压铸工装用带定位孔铰接式夹具块结构

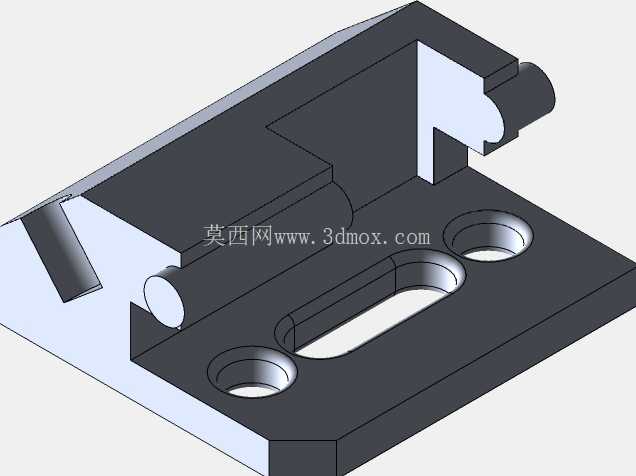

　　在压铸生产的上下料、工件切边、去毛刺及尺寸检测工位中，这类夹具块是工装夹具单元里的核心定位承力构件，区别于标准平口钳的通用装夹逻辑，它是针对特定压铸件的外形轮廓做的定制化装夹载体，直接决定了单件压铸件在工序流转中的装夹重复定位精度，也会间接影响后续加工工序的尺寸一致性。从结构上看，底座部分做了平整的安装基准面，预留的两个圆形沉孔用于穿装内六角螺栓，可直接固定在工装基板或者设备工作台的T型槽位上，中间的长条形腰型孔并非多余设计，它给安装调试留出了横向微调余量，现场装配时不需要严格对准预设孔位，能根据实际压铸件的定位偏差做小范围位置调整，降低工装基板的加工精度要求，也能抵消一部分长期使用后的工装磨损带来的位置偏移。

　　上部的铰接式卡槽结构是整个夹具块的功能核心，凸起的圆柱轴段用于配套转动压块或者联动锁紧件，卡槽的内轮廓是完全匹配对应压铸件的装夹基准面做的仿形设计，压铸件装入后不会出现周向转动或者轴向窜动，配合上部的锁紧件可以实现快速装夹，单次装夹动作耗时比通用螺栓压紧结构缩短60%以上，非常适合压铸车间高频次的上下料作业节奏。设计这类夹具块的时候，首先要考虑的是压铸工序的作业环境，压铸车间周边会有脱模剂飞溅、铝屑残留，所以结构上尽量避免做封闭的积屑槽，所有转角位置都做了合理的圆角过渡，既减少加工时的应力集中，也能避免铝屑卡入缝隙导致装夹不到位；铰接轴的直径和卡槽的配合间隙控制在0.02mm到0.05mm之间，间隙太小容易因为铝屑卡滞导致锁紧件转动不畅，间隙太大则会损失装夹定位精度，无法满足压铸件后续机加工的位置度要求。

　　安装边界上，底座的长宽尺寸适配常规50系列铝型材工装的安装孔距，不需要额外做转接板就可以直接集成到现有压铸生产流水线的工装站中，整体高度控制在不干涉周边机械手取放件的范围内，不会出现装夹后工件和周边送料轨道、检测探头碰撞的问题。实际生产验证中，这类定制夹具块相比通用夹具，能把压铸件的装夹报废率降低40%左右，因为仿形定位面完全贴合工件基准，不会出现通用夹具装夹时的压伤、定位偏差问题，而且铰接式的锁紧结构磨损后只需要更换配套的转动压块，不需要整体更换夹具底座，能降低长期的工装维护成本。

　　结构的受力分布也做了针对性优化，装夹时的锁紧力会通过加强筋结构直接传导到底座安装面，不会出现悬臂结构受力变形的问题，即使长期承受1000N以上的锁紧力，上部的定位卡槽也不会出现形变偏移，能稳定保持装夹精度。另外，夹具块的非定位面都做了去毛刺处理，不会划伤操作工人的手部，也不会在取放工件时刮伤压铸件的非加工面，减少后续表面处理的打磨工作量。
