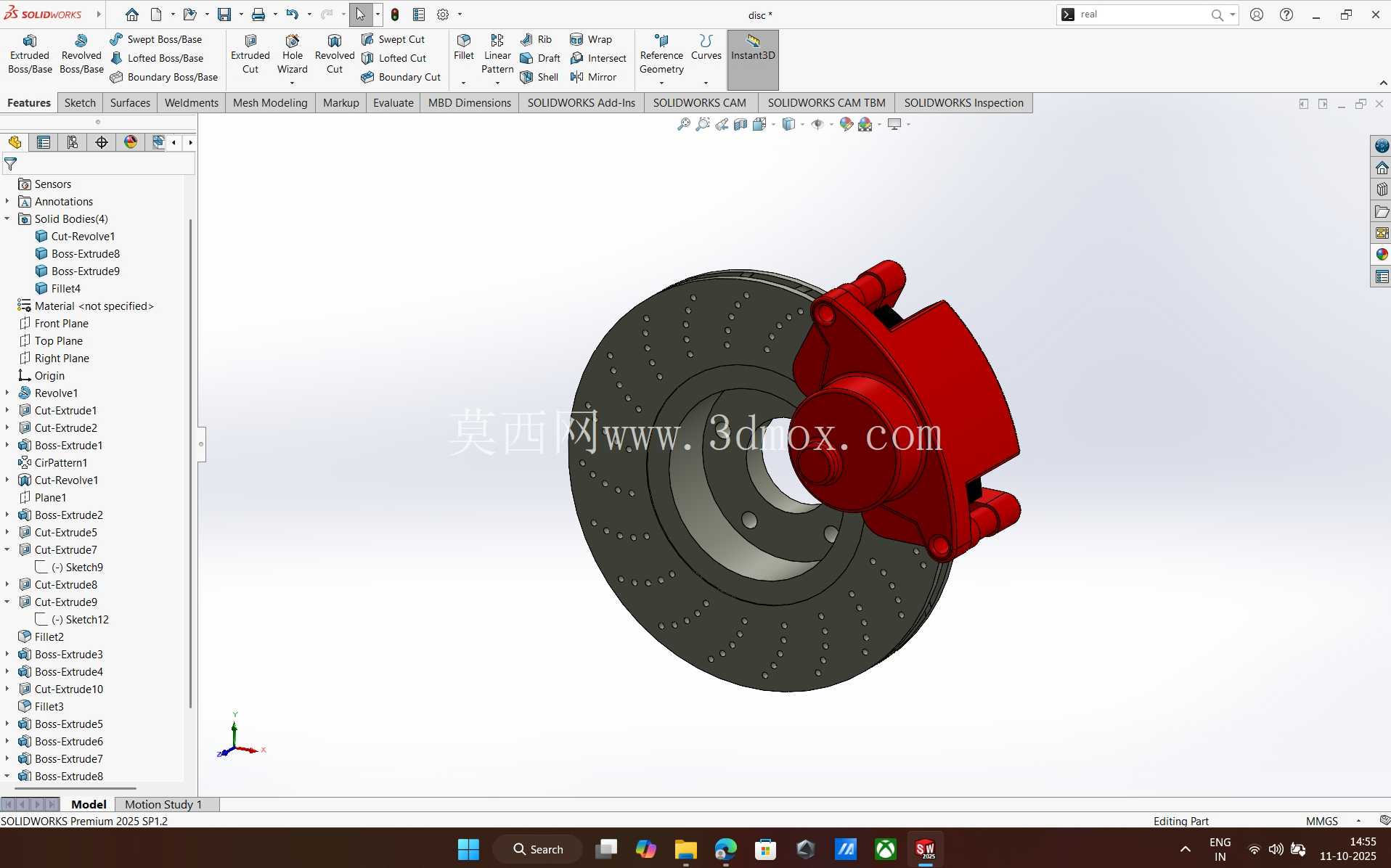

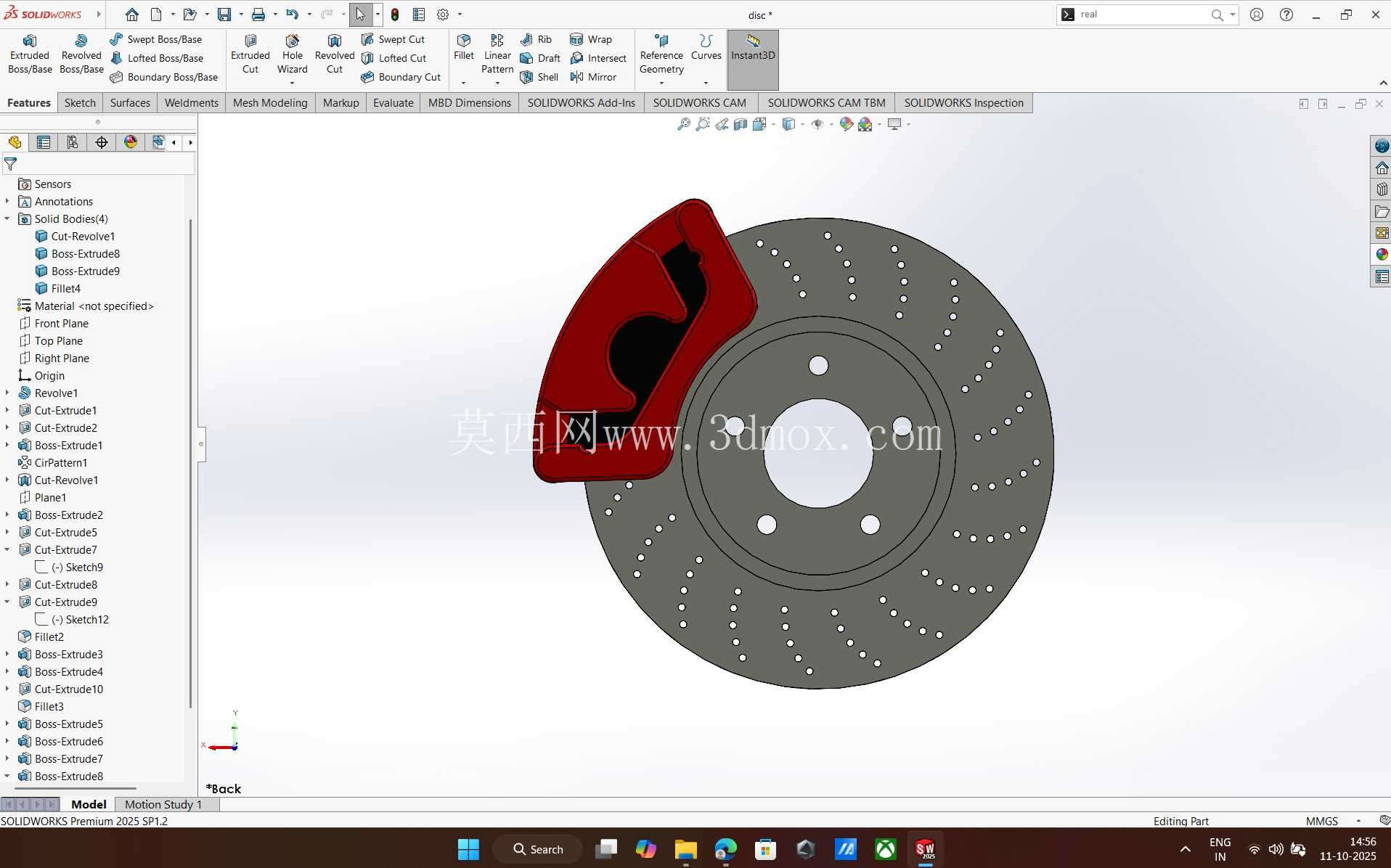

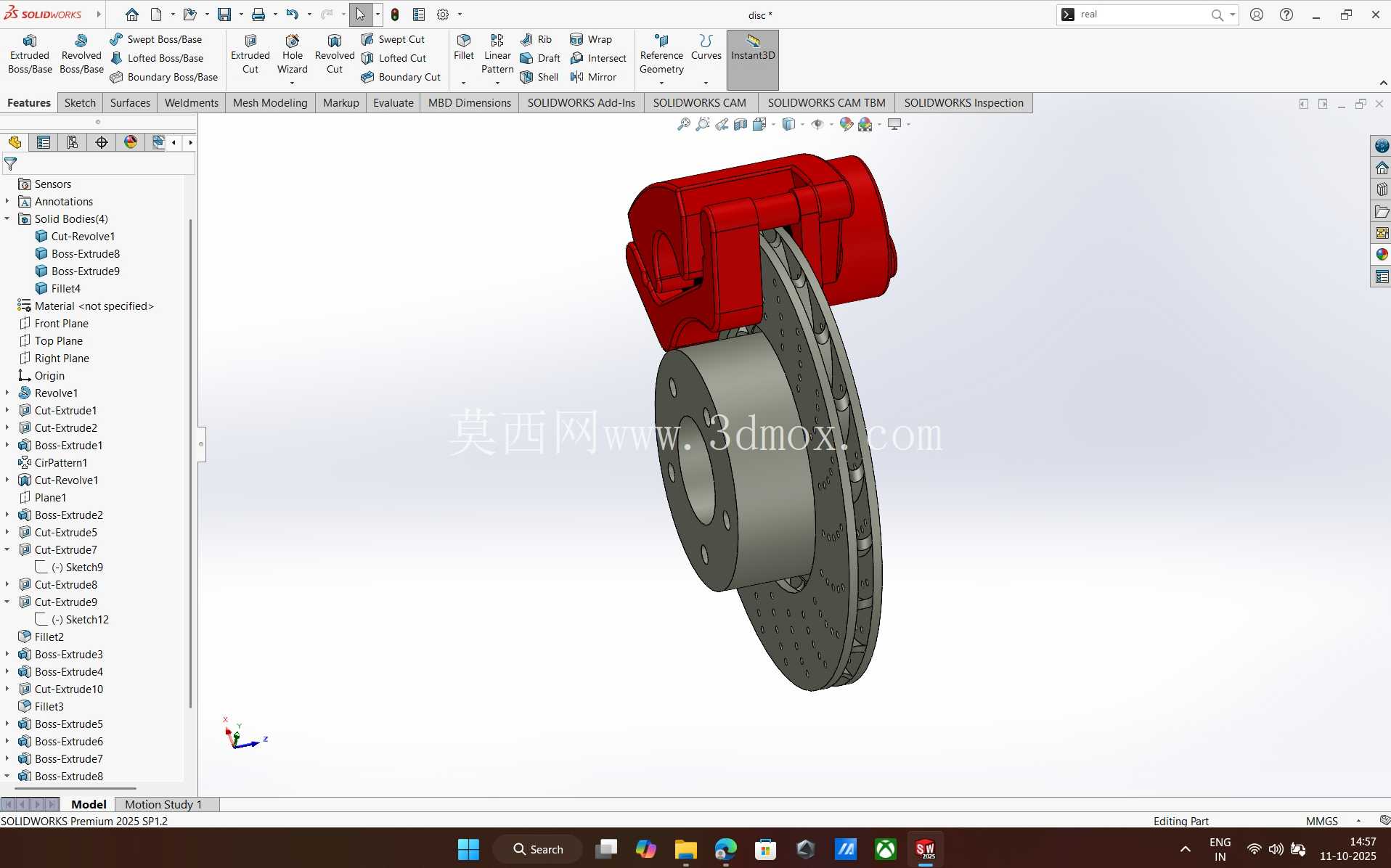

汽车盘式制动卡钳刹车盘总成结构

　　这套盘式制动结构是乘用车辆、两轮摩托行走系统里的核心安全部件，日常行驶中所有减速、驻车、紧急制动的动作都要靠这套结构完成，相比早年的鼓式制动结构，盘式结构的散热效率更高，在长下坡连续制动、高速急刹的工况下，不容易出现热衰减导致制动力下降的问题，目前已经在绝大多数家用乘用车、高性能摩托上全面普及。从实际装车的应用场景来看，这套结构的安装边界完全围绕车轮转向节的安装点位设计，刹车盘通过中心定位孔与轮毂轴头配合，端面的螺栓孔位与轮毂固定螺栓完全匹配，安装后刹车盘随车轮同步旋转，制动卡钳则通过两个安装支脚固定在转向节的悬臂上，卡钳本体跨置在刹车盘两侧，不随车轮转动，卡钳的进油口直接对接整车制动管路，制动时高压制动液推动卡钳内部的活塞，将两侧的刹车片紧紧压在刹车盘的摩擦端面上，通过摩擦力矩抵消车轮的旋转动能，实现车辆减速。

　　做这套结构的三维设计时，首先要匹配对应车型的轮辋内部空间，刹车盘的外径不能超过轮辋的内径预留值，否则装车时会出现盘体蹭轮辋的问题，同时刹车盘的通风道结构是设计重点，打孔通风盘的表面通孔一方面可以加快制动过程中热量的散出，另一方面可以排走刹车片摩擦产生的磨屑，避免磨屑夹在摩擦副之间导致制动抖动；卡钳的浮动销设计要预留足够的滑动行程，保证制动时两侧刹车片能均匀贴合盘体，不会出现偏磨的问题。

　　从功能特性上看，这套结构的摩擦副接触面积是经过制动力矩核算的，刹车片的摩擦片弧度完全贴合刹车盘的摩擦面曲率，接触时不会出现局部应力集中，卡钳的活塞回位结构能保证解除制动时，刹车片和刹车盘之间保留极小的均匀间隙，既不会因为间隙过大导致制动踏板空程太长，也不会因为间隙过小出现拖刹、行驶阻力增大的问题。实际建模过程中，刹车盘的摩擦面平面度要求是设计重点，端面跳动量必须控制在极小的公差范围内，否则高速制动时会出现方向盘抖动的问题；卡钳的油道设计要保证制动液进入时能均匀推动活塞，不会出现偏载导致活塞卡滞，卡钳本体的加强筋布局要兼顾强度和轻量化，避免制动时卡钳本体形变过大导致制动力传递损失。

　　另外安装边界上，卡钳的放气嘴位置要预留足够的操作空间，方便整车装配和后期维保的时候排出制动管路里的空气，刹车盘的防尘罩安装位也要和转向节上的防尘罩匹配，避免泥水、砂石溅到摩擦副之间加剧刹车片的异常磨损。日常工况里，这套结构要承受反复的冷热交变，制动瞬间摩擦面的温度可以达到数百摄氏度，所以结构设计时各部件的热膨胀量也要做匹配计算，避免高温状态下部件膨胀卡滞，影响制动的平顺性。
