本田CRF摩托车310mm规格制动盘转子支架

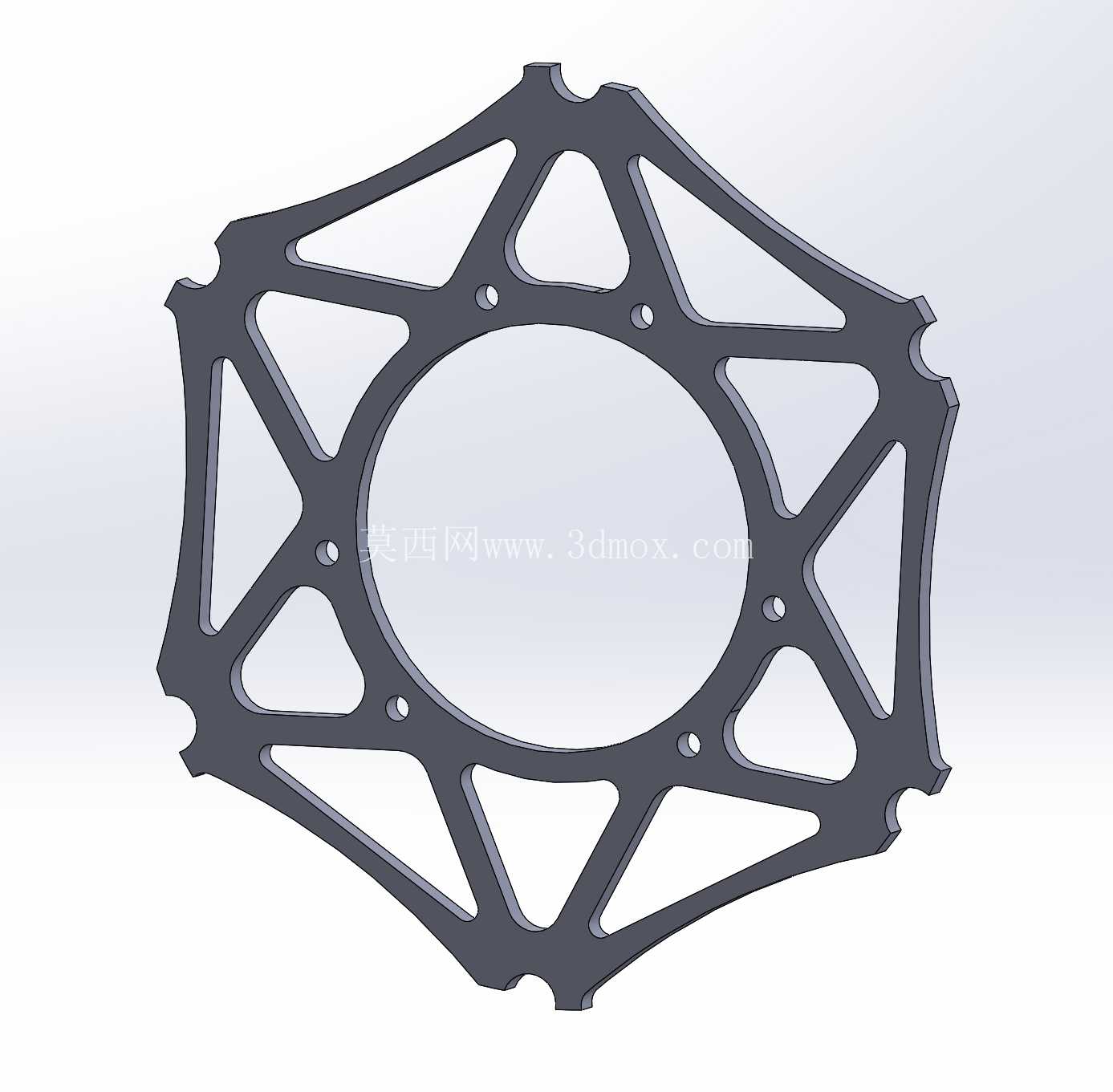

越野摩托车在非铺装路面行驶时，制动系统需要承受高频冲击、连续制动带来的热负荷以及泥沙侵蚀，制动盘支架作为连接轮毂与制动摩擦盘的核心承载构件，其结构合理性直接决定制动响应速度、制动力传递稳定性以及长时间越野工况下的部件寿命。这款适配本田CRF系列越野车型的310mm规格制动盘转子支架，采用了贝灵格风格的辐条式镂空结构，在设计阶段就充分考虑了越野场景下的载荷分布特性。

从实际装车的边界条件来看，该支架中心定位孔与轮毂安装止口的配合公差选取了过渡配合区间，既保证装配时的同轴度要求，避免制动盘转动时出现端面跳动引发的刹车抖动，又能在野外维修拆卸时无需专用拉马即可完成拆装。周向分布的安装孔位完全匹配本田CRF车型原厂轮毂的螺栓分布圆，孔位周边做了局部加厚的凸台设计，螺栓紧固时的压应力不会直接作用在辐条薄壁区域，避免长期交变载荷下出现孔位开裂的问题。

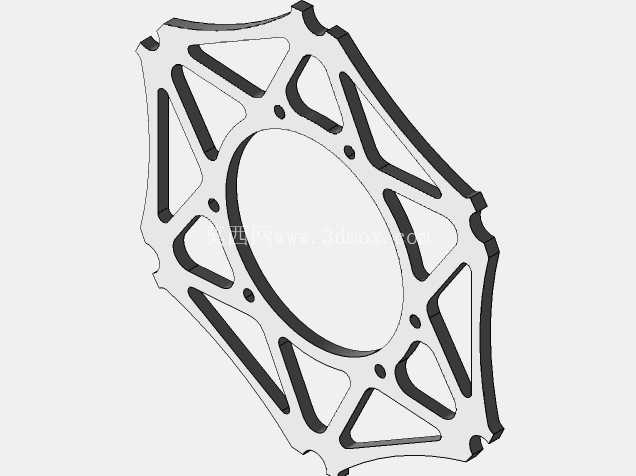

结构设计上，支架外缘的异形轮廓并非单纯的造型设计，每一处凸起与凹陷都对应制动盘安装后的定位卡点，同时外缘做了小尺寸的倒角处理，防止骑行中卷起的碎石卡在支架与制动盘的间隙中引发卡滞。辐条部分采用了变截面的设计逻辑，靠近中心安装环的位置截面厚度更大，用来承载制动时传递的扭矩载荷，靠近外缘的部分则适当减小壁厚，配合大尺寸的三角形镂空孔，在保证整体结构刚度的前提下尽可能降低旋转件的重量，减少非簧载质量，提升越野路面下车轮的贴地性能。

材质选型上推荐采用7000系列铝合金进行加工，这类铝合金的比强度高，热处理后可以达到足够的硬度与抗疲劳性能，相比原厂铸铁材质的支架能够减重40%以上，同时铝合金的导热性能更优异，连续下坡制动时产生的热量可以更快通过支架辐条散发到空气中，降低制动盘出现热衰减的概率。镂空的三角形孔除了减重作用外，还能在骑行过程中引导气流穿过制动区域，带走刹车皮与制动盘摩擦产生的粉尘与热量，同时泥沙、积水可以直接从镂空孔排出，不会在支架内部堆积造成部件腐蚀或者动平衡失衡。

从安装适配性来看，310mm的外径尺寸对应大规格制动盘的安装需求，相比原厂小尺寸制动盘能够提供更大的制动力臂，相同刹车卡钳夹紧力下可以获得更大的制动力矩，满足大排量越野摩托车在高速冲坡、飞坡落地时的制动需求。支架的轴向厚度经过精确计算，安装后制动盘的平面与卡钳活塞的中心平面完全重合，不会出现偏磨的情况，延长刹车皮的使用寿命。辐条之间的镂空间隙经过尺寸校核，不会与原厂的卡钳安装座、轮毂辐条产生运动干涉，在车轮上下跳动、转向打满的极限工况下都能保持足够的安全间隙。

在实际使用场景中，这类改装款制动盘支架主要面向林道越野、场地竞技类的骑行需求，结构设计上充分考虑了越野工况下的抗冲击要求，每一处辐条的转角位置都做了圆角过渡，避免应力集中导致的断裂问题。相比原厂的实心或者小镂空支架，这款结构在相同重量下拥有更高的抗扭刚度，紧急制动时的形变量更小，刹车手感更线性，不会因为支架形变出现制动力突然变化的情况。同时支架表面可以做硬质阳极氧化处理，提升表面硬度与抗腐蚀能力，在泥泞、砂石路面长期使用也不会出现表面磨损或者腐蚀的问题，维护成本更低。
