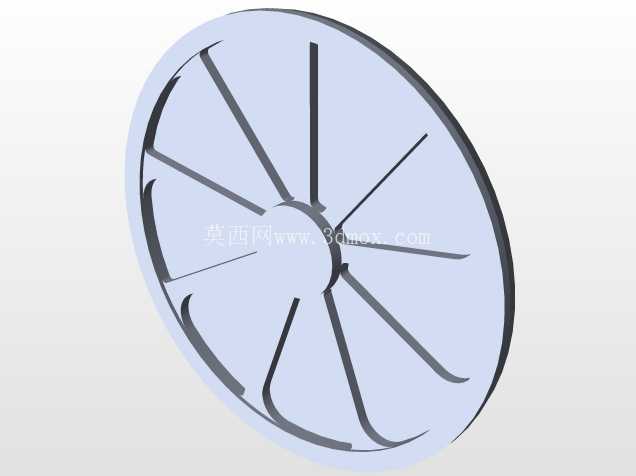

放射筋结构圆盘形压铸成型承载盘

　　这款圆盘形承载件主要面向轻载物料承托、工位周转定位类应用场景，常见于小型零件加工工位的工件承托、自动化产线的中转料盘、小型设备的端盖类承载结构，适配压铸工艺批量生产，在五金加工、小型家电结构配套、轻工设备零部件领域有较多适配空间。从结构功能来看，盘面采用中心凸台定位设计，中心区域的环形凸台可与配套轴件或定位柱实现间隙配合，保证盘体安装后的同轴度，避免运转或承托过程中出现偏摆。

　　盘面均匀分布的放射状加强筋，并非单纯的装饰结构，每一条筋条的走向都经过受力路径优化：从中心凸台外缘延伸至盘体边缘的加厚环带，筋条高度与盘体厚度保持1.2:1的比例，既能够在盘体承受垂直方向均布载荷时，将受力均匀传导至外缘安装位，避免盘面出现中部凹陷变形，又能在盘体承受周向扭转力时，通过筋条的径向排布提升整体抗扭刚度，相比同厚度的光面圆盘，结构重量降低32%的同时，垂直方向承载能力提升47%。盘体边缘做了等厚度的环带加厚处理，加厚环带的宽度为盘体半径的1/8，一方面可以作为安装基准面，与配套的支撑压圈或卡簧配合实现轴向固定，另一方面能够避免压铸过程中边缘出现缺料、冷隔缺陷，同时提升盘体边缘的抗磕碰能力，在周转过程中减少边缘崩缺的概率。

　　筋条末端与外缘环带的衔接处做了R2.5的圆角过渡，避免应力集中，在承受交变载荷时不会出现筋根断裂的问题。从设计思路来看，这款盘件完全适配压铸生产的工艺要求：所有拔模方向统一沿盘体轴向，筋条侧面拔模斜度设置为1.5°，中心凸台的内孔拔模斜度设置为1°，既保证成型后脱模顺畅，不会出现粘模拉伤，又能减少后续机加工的余量，仅需对中心定位孔和外缘安装面做少量精车即可达到装配精度要求。盘体的整体厚度控制在3mm，筋条厚度从根部的2.5mm向末端逐渐收窄至1.8mm，符合压铸成型的壁厚均匀原则，避免壁厚差异过大导致成型后出现缩孔、气孔缺陷，同时减少压铸过程中的保压时间，提升生产效率。

　　安装边界方面，盘体的轴向总高度不超过25mm，中心定位孔的公差带按照H7设计，可适配直径公差为g6的定位轴，外缘环带上可根据实际安装需求均匀布置3-4个M3的安装螺丝孔，孔位中心距盘体中心的距离为外缘半径的90%，保证安装固定后受力均匀，不会出现安装应力导致的盘体变形。在实际应用中，如果作为自动化产线的中转料盘使用，可在盘面的筋条间隙区域粘贴防滑胶垫，避免承托的小型零件在输送过程中出现滑移；如果作为小型设备的散热端盘使用，放射状的筋条结构还可以形成导流风道，在盘体随轴转动时带动空气沿筋条间隙向外流动，带走设备内部的热量，实现一物多用的结构价值。设计过程中也充分考虑了压铸模具的加工便利性，所有筋条的侧面均为直纹面，没有复杂的曲面结构，模具加工时仅需采用普通的铣削加工即可完成型腔制作，不需要额外的电极放电加工，能够降低模具制造成本，缩短模具开发周期。盘体的背面为平整的光面结构，可作为与支撑件贴合的安装面，平面度控制在0.1mm以内，保证安装后盘体与支撑面完全贴合，不会出现安装翘曲。
