泡罩卷工位手动液压转运叉车结构设计

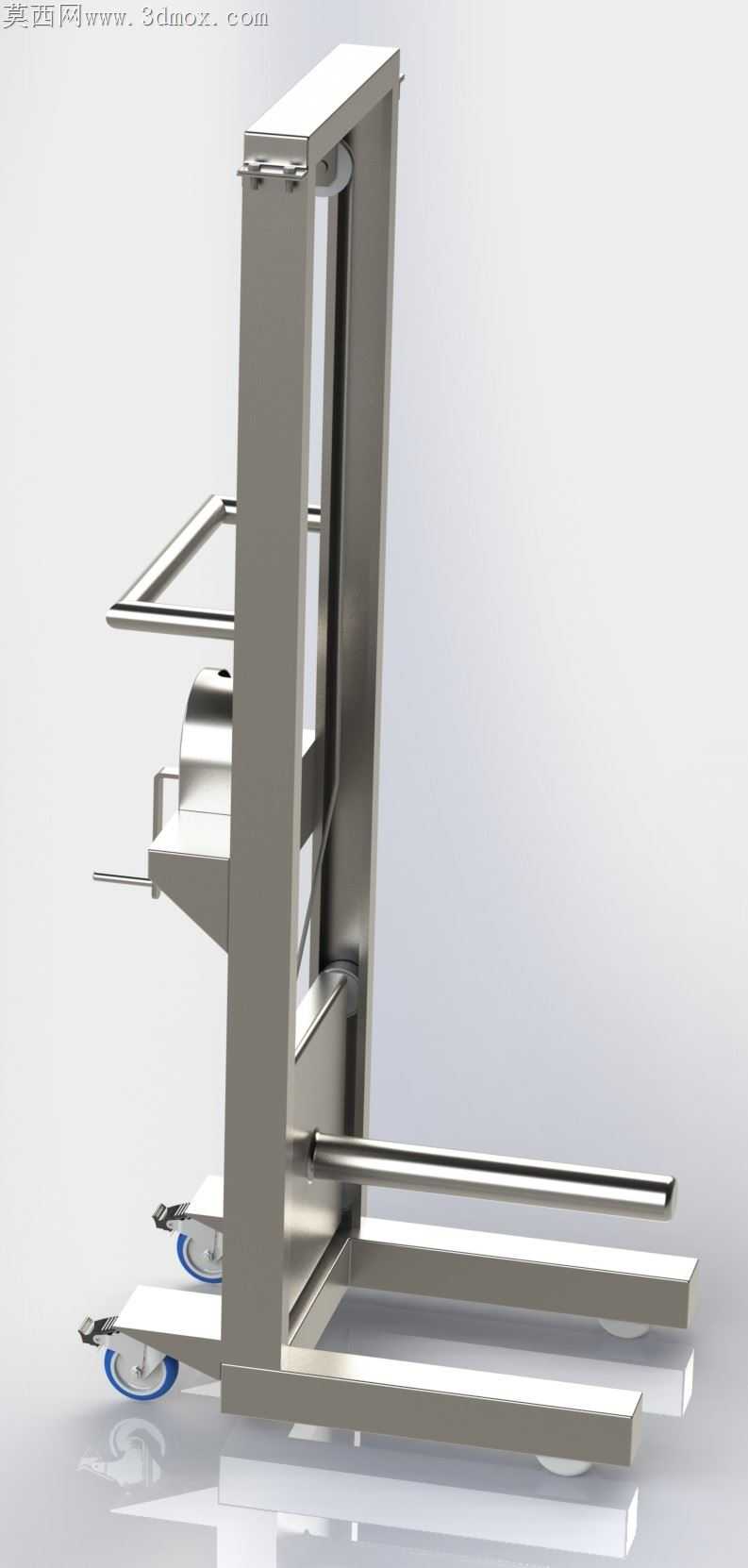

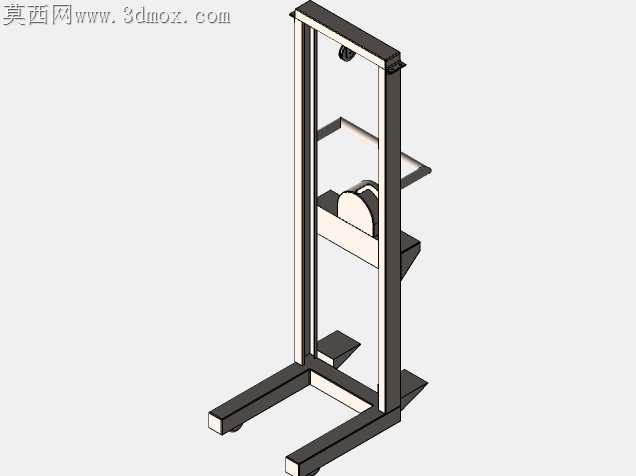

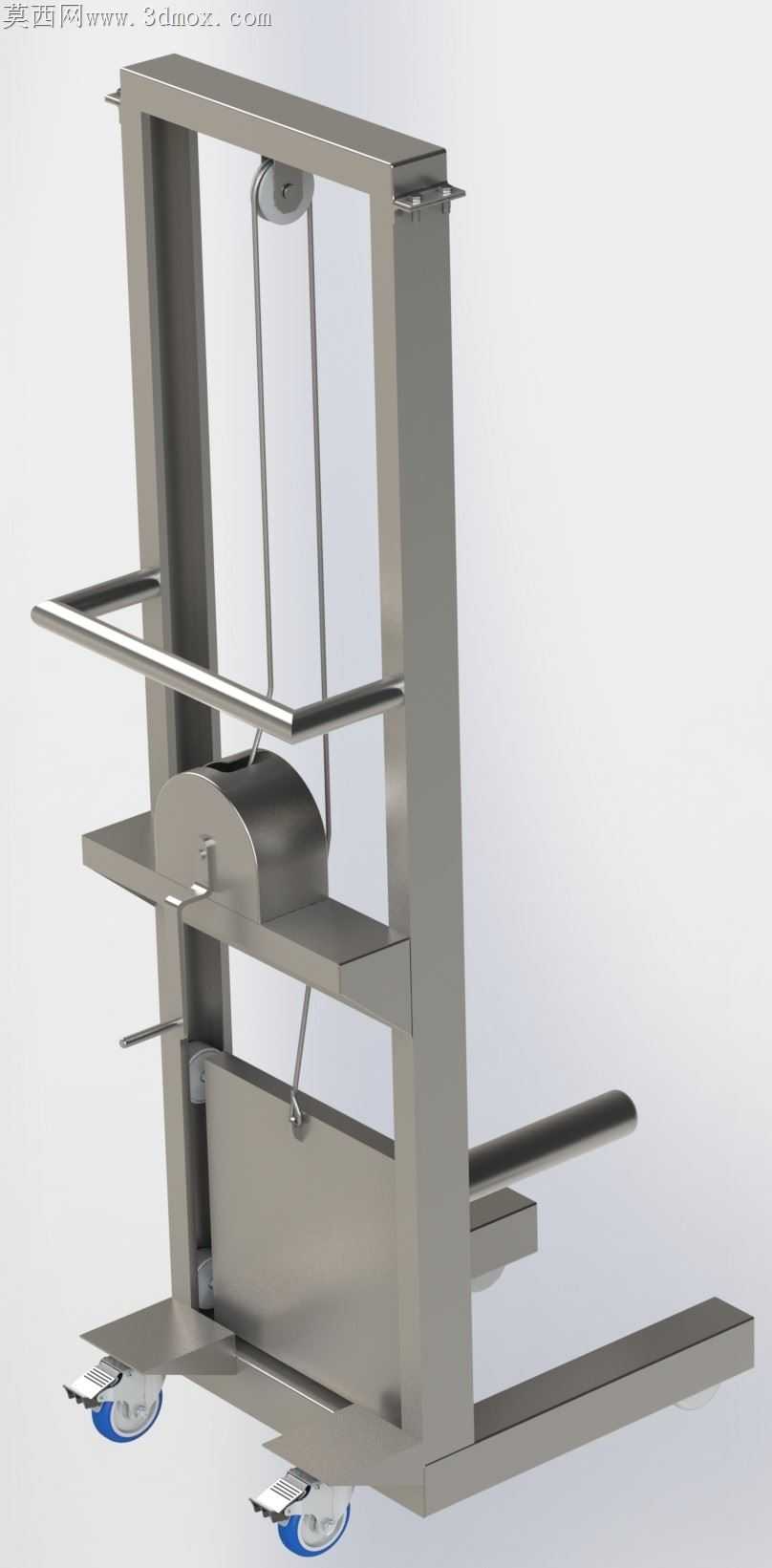

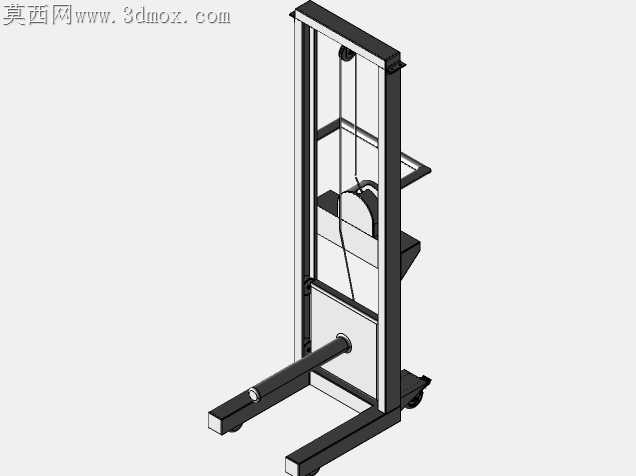

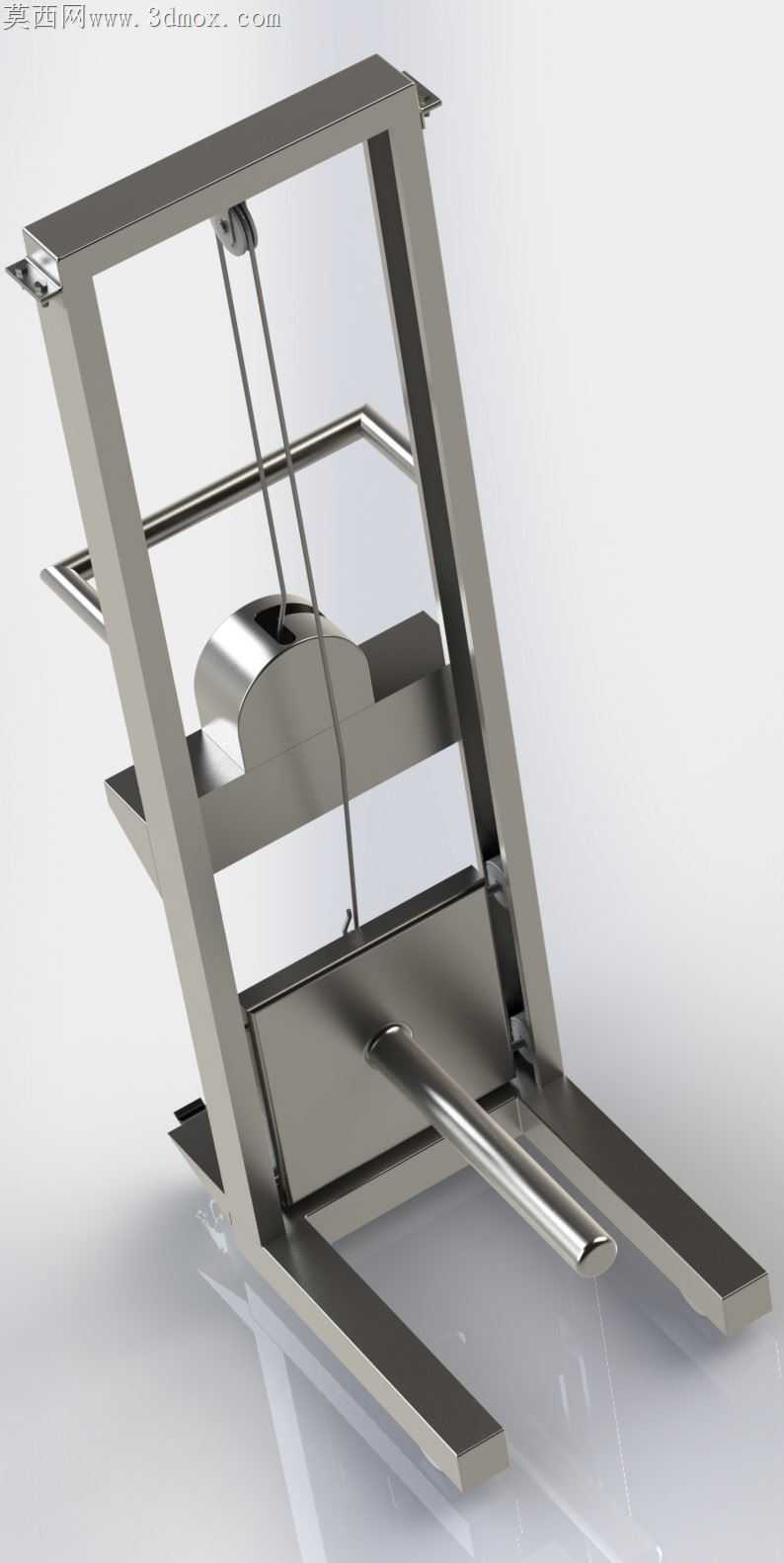

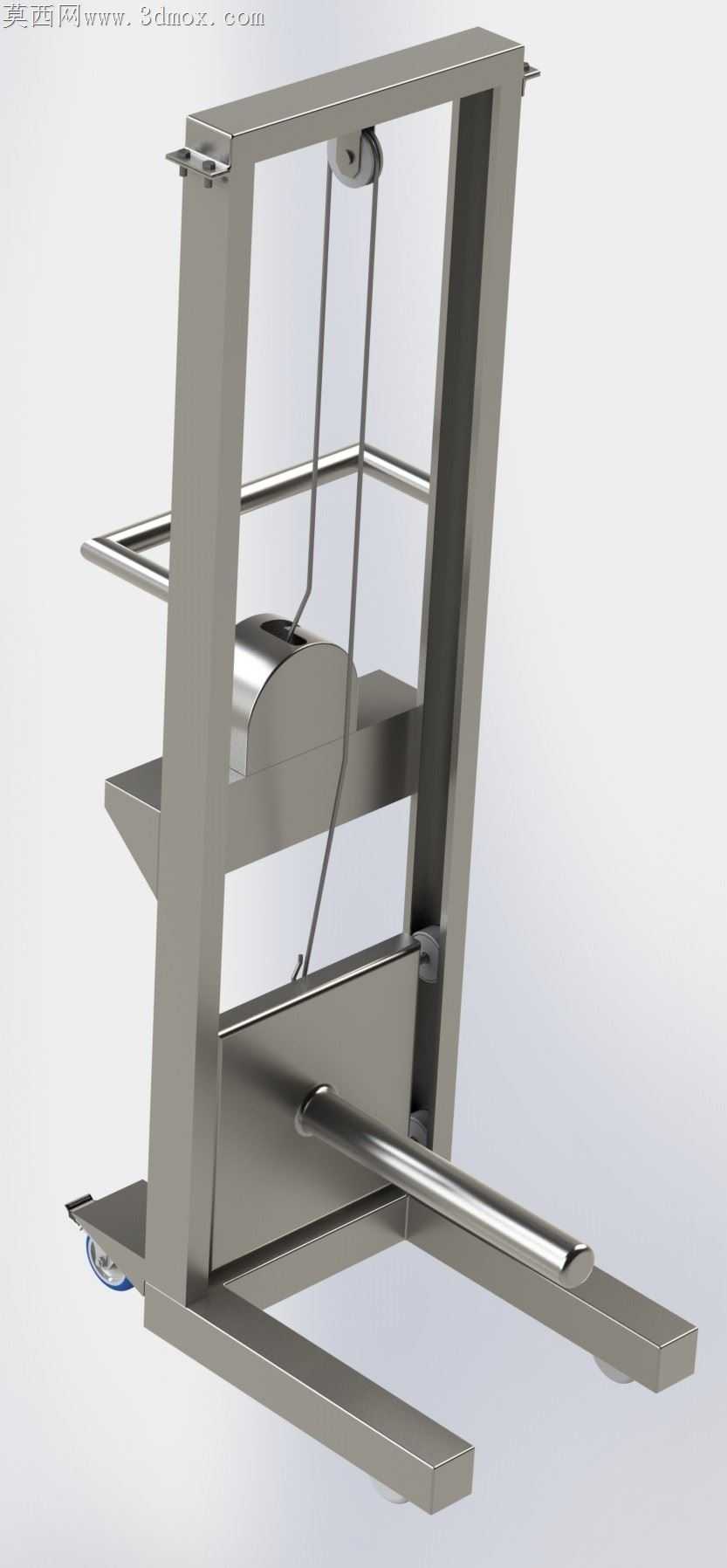

车间内泡罩卷这类软质卷料转运时，常出现料卷外层被剐蹭变形、叉臂托举时重心偏移侧翻的问题，常规手动叉车的平叉臂无法适配卷料圆弧接触面，托举时接触面积不足30%，料卷易在转运途中滚落，既造成物料损耗，也给现场作业带来安全隐患。这款转运设备的叉臂采用了上窄下宽的楔形托面设计，托举面边缘做了R15的圆弧过渡，接触泡罩卷时能贴合卷料外层的圆弧轮廓，接触面积提升至65%以上，避免硬棱剐蹭吸塑泡罩的表层，减少转运过程中的物料报废率。门架部分没有采用常规叉车的双滚轮组结构，而是在门架内侧加装了尼龙导向滑块，滑块与门架立柱的配合公差控制在0.2mm-0.3mm之间，既保证升降过程的顺滑度，也避免金属滚轮长期摩擦产生的铁屑掉落污染洁净车间地面，适配吸塑包装生产车间的洁净度要求。手动液压泵的安装位置做了偏移处理，没有正对操作位中心，而是向左侧偏移40mm，操作人员站在设备后侧握持操作杆时，腿部不会与泵体外壳发生磕碰，长时间作业也不会出现腿部硌伤的问题。叉臂根部与升降滑架的连接位置做了加强筋加厚处理，筋板厚度从常规的6mm提升至8mm，对应1.2吨额定载荷下的应力集中点做了圆弧卸荷处理，避免长期满载托举时焊缝位置出现应力开裂。底部的承载轮采用了聚氨酯包胶材质，轮面宽度比常规手动叉车宽20mm，在车间环氧地坪上行驶时不会留下压痕，转向轮的回转半径控制在0.8米以内，在狭窄的设备通道内也能灵活转向，适配泡罩生产车间设备排布密集、通道宽度有限的工况。托举架后侧的挡料杆采用了可翻转结构，不需要托举卷料时可以将挡料杆翻折放平，叉臂就能作为普通托盘叉车使用，转运常规栈板货物，不需要额外更换属具，兼顾卷料转运和常规托盘搬运的双重需求。液压回路中加装了节流调速阀，托举下降过程的速度可以根据料卷重量手动调节，避免重载时下降速度过快导致料卷滑落，也能防止轻载时下降卡顿，操作手感更平顺。
