六足并联位移台平衡调节机构结构

该六足位移台机构属于精密位姿调节类机械结构，核心应用场景覆盖精密光学装调、微纳加工工位定位、精密检测平台姿态校准、小型精密装配工位的多自由度调整环节，在需要微米级位姿补偿的实验与生产场景中，这类并联支撑结构相比串联调节架拥有更高的结构刚度与负载稳定性。从实际用途来看，该机构可实现空间内六个自由度的位姿调整，包括沿X、Y、Z三个轴向的直线位移，以及绕三个轴向的角度偏转，能够搭载上方的工装、光学元件或小型被测件，完成任意空间姿态的精准定位，相比传统的三轴调节台，其支撑点均匀分布在底座与上台面之间，负载作用下的结构形变更小，动态响应速度更快，适合需要频繁调整位姿且对定位稳定性有较高要求的工位。

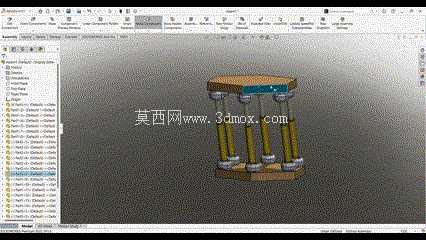

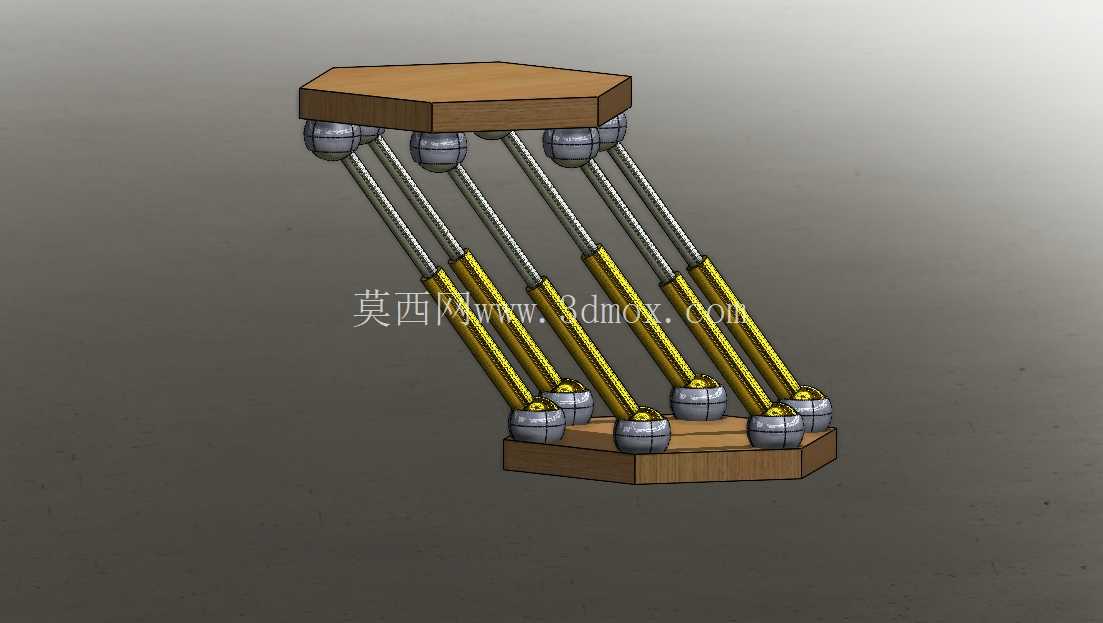

从功能特性上看，该结构采用六组完全对称的支腿作为传动与支撑单元，每根支腿两端均采用球铰结构分别连接底部基座与上方承载台，支腿自身采用可伸缩的杆体结构，通过单根支腿的长度变化组合，即可实现上台面的全自由度位姿调整，球铰结构的转动角度范围决定了整个机构的最大调节倾角，设计时需要根据实际使用的最大偏转角度需求，匹配球铰的摆角余量，避免调整过程中出现运动卡滞或结构干涉。支腿部分采用导向杆与滑动套配合的结构，保证伸缩过程中的直线度，避免杆体受侧向力出现弯曲变形，上下两端的连接座采用等圆周均布的排布方式，六个连接点分别在基座与上台面形成两个正六边形的安装点位，这种对称排布能够让负载均匀分配到每根支腿上，避免单根支腿受力过载。

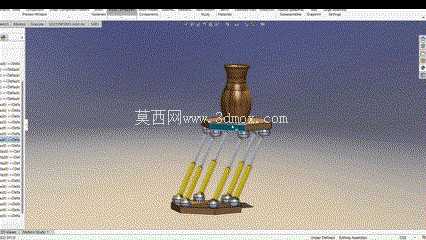

设计思路上，首先需要确定机构的整体调节行程与负载上限，根据所需的最大位移量与偏转角度，计算每根支腿的最大伸缩量与球铰的所需摆角，同时校核支腿杆体的压杆稳定性，因为六足机构在承载时支腿主要承受轴向压力，长径比过大的杆体容易出现失稳变形，需要根据负载大小匹配杆体的直径与材质。上下安装面的连接点位排布需要保证运动学解算的合理性，点位分布的半径差会直接影响机构的灵敏度与刚度，通常上台面的连接点分布半径略小于基座连接点的分布半径，能够在保证调节范围的同时提升整体结构的抗倾覆能力。中间的柱形结构为上台面的承载安装座，用于固定需要调整位姿的目标工件，安装座的中心与上下两个六边形连接点位的中心保持同轴，避免偏心负载带来的附加力矩影响调节精度。

外形尺寸与安装边界方面，该机构的整体轮廓为圆柱形布局，底部基座为正六边形或圆形安装板，安装板上预留固定安装孔，可通过螺栓固定在光学平台或设备基体上，基座的安装孔位需要与常用的光学平台孔距匹配，方便现场快速安装固定。上台面的承载座预留标准安装接口，可适配不同规格的工装夹具，整体高度根据支腿的中位长度确定，当支腿处于中位行程时，机构处于初始水平状态，此时上下台面保持平行，支腿的伸缩行程上下余量保持一致，保证正负方向的调节量对称。安装时需要保证基座安装面的平面度，若基础安装面存在平面度误差，会导致初始状态下支腿受力不均，影响后续的调节精度，机构的最大外接圆直径由支腿处于最大偏转角度时的外轮廓决定，设计安装空间时需要预留足够的外围间隙，避免调整过程中支腿与周边设备发生碰撞。

在实际工程应用中，这类六足位移台常搭配高精度的位移驱动元件，可实现纳米级的位姿调整，手动调节版本则多用于实验室的静态装调工位，通过每根支腿的微调旋钮实现位姿校准，结构上没有冗余的传动部件，整体可靠性高，维护成本低，相比同行程的串联调节平台，其整体结构更紧凑，占用安装空间更小，适合在空间受限的精密设备内部作为位姿补偿模块使用。结构的受力传递路径清晰，负载从上台面经六个球铰传递到各支腿，再经支腿传递到下部基座，最终分散到安装基础上，没有额外的弯矩传递环节，长期承载下的结构稳定性优异，不会出现串联结构常见的间隙累积问题。
