直列四缸发动机透明剖面结构展示模型

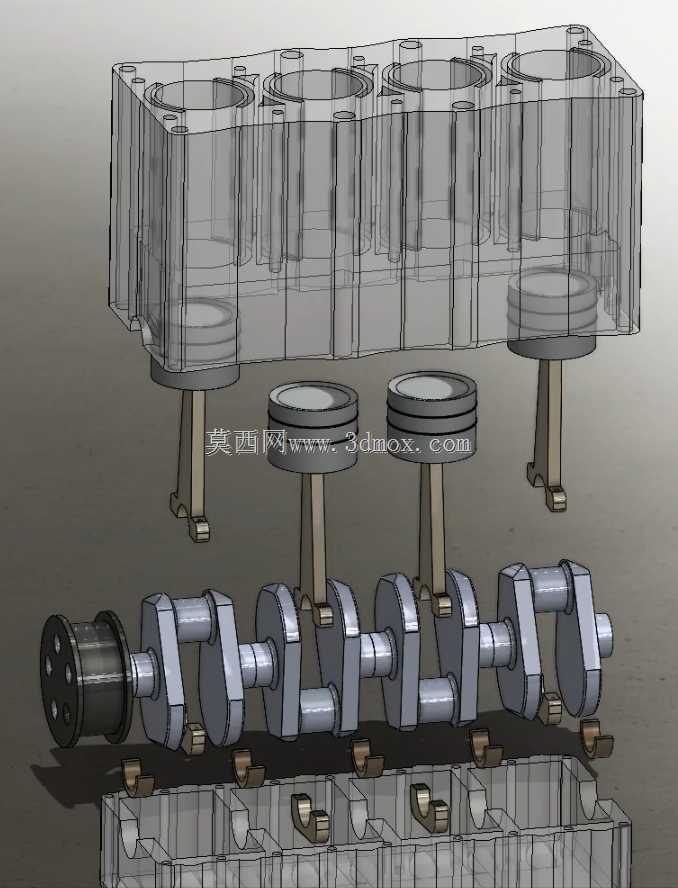

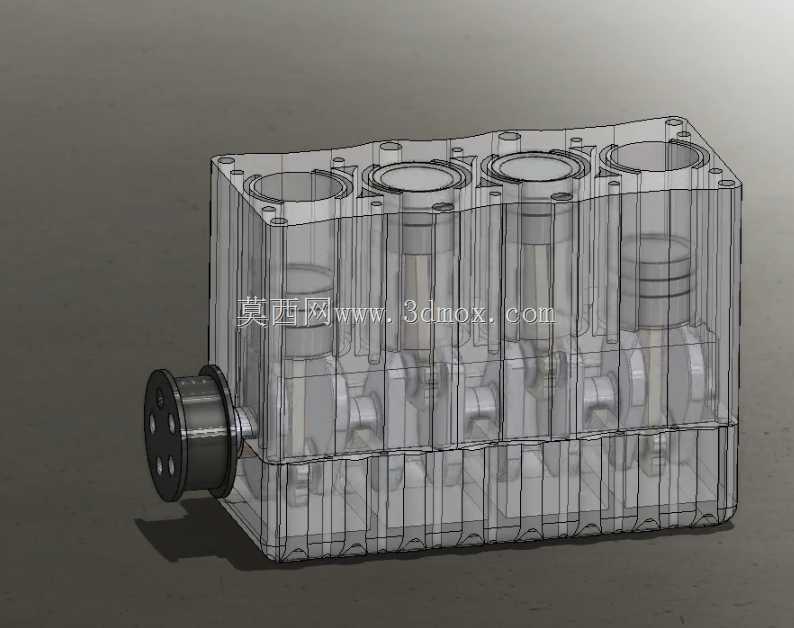

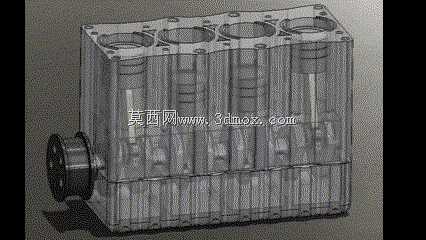

　　在商用车动力总成研发、职业院校内燃机原理教学、汽车维修实训教具开发场景中，直列四缸发动机的内部结构展示一直是结构认知环节的核心需求，常规的金属剖分模型往往受限于剖切面角度，无法完整呈现缸体内部活塞、连杆、曲轴的联动关系，也难以直观展示冷却水道、润滑油道的走向布局，这款透明结构的直列四缸发动机模型，正是针对这类展示与教学场景的需求完成的结构设计。模型整体采用透明材质模拟玻璃块的透视效果，将直列四缸发动机的缸体、活塞组件、连杆机构、曲轴输出端、缸盖燃烧室区域的结构完整整合在透明块体内部，不需要额外拆解就能从任意角度观察内部零部件的装配关系。

　　从设计思路来看，这款模型没有追求可运转的动态功能，而是把结构展示的清晰度放在首位，所有内部零部件的相对位置完全按照量产直列四缸汽油机的装配比例还原，四个气缸呈直线等距排布，相邻气缸的中心距参考主流1.5L-2.0L排量民用汽车发动机的通用尺寸设定，活塞的上止点、下止点位置与曲轴的曲柄转角对应关系完全符合内燃机的工作原理，曲轴前端的皮带轮安装位也做了等比例还原，能够让观察者直观理解动力输出端的外接部件安装逻辑。

　　在安装边界的设计上，模型整体为规整的长方体透明块结构，底部预留了平整的安装基准面，可以直接固定在实训台、展示架上，不需要额外设计复杂的安装支架，块体的边缘做了微小的倒角处理，避免尖锐边角在教学展示过程中造成磕碰损伤，整体外形尺寸适配常规的教学展示台摆放空间，既不会因为尺寸过小导致内部结构观察不清，也不会因为体积过大占用过多的展示区域。从实际用途来看，这款模型除了用于院校的内燃机结构教学之外，也可以用于汽车后市场维修培训的结构认知环节，帮助维修从业者快速建立直列四缸发动机的内部空间布局概念，理解活塞往复运动与曲轴旋转运动的转换逻辑，同时在动力总成的科普展示场景中，透明的结构设计相比金属剖分模型更具视觉冲击力，能够让非专业观众快速理解四冲程发动机的基本工作逻辑。在结构细节处理上，模型没有省略缸体内部的加强筋结构、曲轴的主轴承座位置、连杆与活塞销的连接结构，这些细节的还原能够让结构设计从业者参考直列四缸发动机的缸体布局逻辑，在做相关动力总成的外围部件设计时，准确预判缸体的外部轮廓与内部结构的干涉边界，比如设计发动机悬置安装支架、进气歧管、排气歧管的固定位置时，可以参考模型呈现的缸体壁厚、螺栓孔位的大致分布规律，减少前期设计阶段的结构干涉问题。

　　不同于动态运转的发动机教学模型，这款静态透明模型的优势在于结构无遮挡，所有内部零部件的装配关系一目了然，不需要考虑密封、润滑、动力输入等动态运转的设计需求，能够把所有的结构细节完整呈现出来，对于刚接触内燃机结构的入门设计者来说，能够快速建立直列四缸发动机的整体结构概念，避免因为拆解实物发动机带来的零部件丢失、装配关系混乱等问题。在外形尺寸的设定上，模型的长度、宽度、高度比例参考量产直列四缸发动机的实际外轮廓比例缩放，既保证了内部结构的辨识度，也让整体外观符合真实发动机的比例特征，不会因为缩放导致结构比例失真，曲轴输出端的轴径、皮带轮的安装尺寸比例也与真实发动机保持一致，能够让观察者直观理解动力输出部件的尺寸匹配关系。
