小型履带式液压挖掘机整机结构三维设计

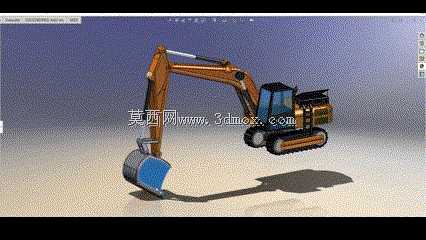

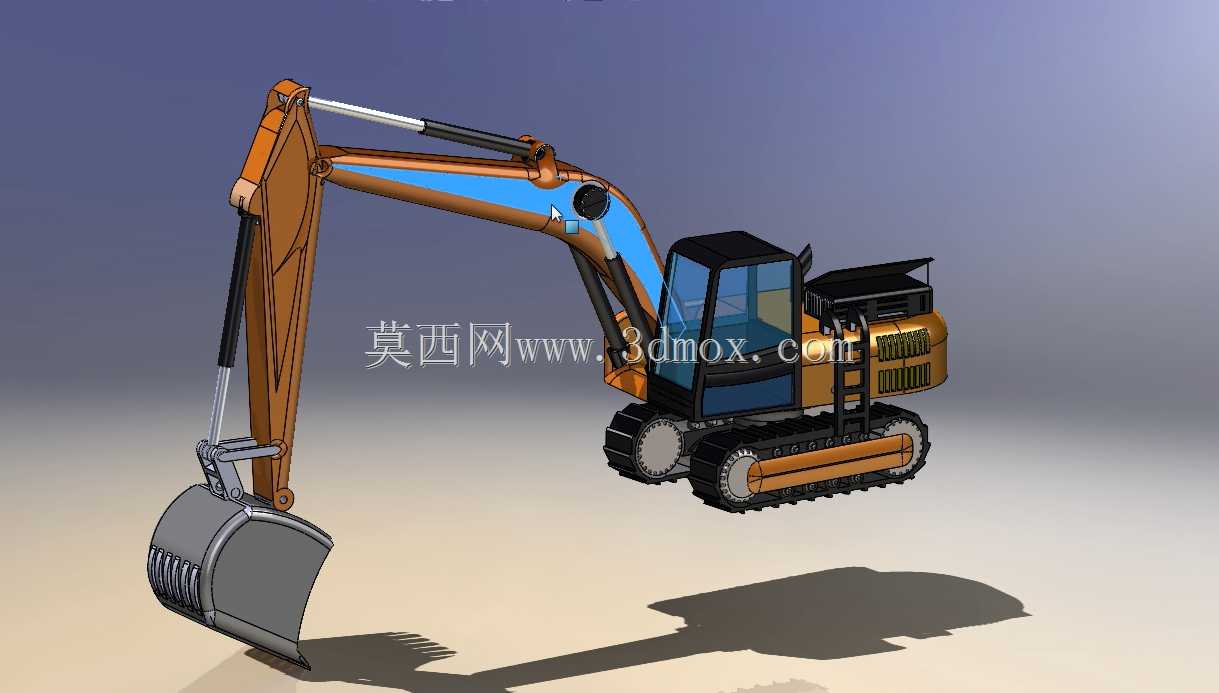

　　该三维模型完整还原了小型履带式液压挖掘机的整机结构，覆盖行走底盘、回转平台、动臂斗杆铲斗工作装置、驾驶室、动力舱等全部核心总成，可直接用于结构校核、运动仿真、教学演示或改装方案验证场景。在市政管网施工、狭小场地土方整理、园林苗木移栽、室内拆除作业等空间受限的施工场景中，这类小吨位挖掘机的通过性与作业灵活性优势突出，建模过程中针对这类场景的使用需求做了对应结构还原。

　　从功能特性来看，模型完整复现了挖掘机的核心动作逻辑：行走机构采用左右独立履带驱动结构，可实现原地转向、坡道行驶等动作，履带板的接地比压参数匹配松软场地作业需求，避免施工过程中出现陷车问题；回转支承连接上部平台与底盘，可实现360度全回转作业，上部平台集成了液压油箱、燃油箱、动力单元、配重块等部件，配重的重心位置经过匹配，保证满斗举升时整机不会发生前倾失稳；工作装置采用铰接式连杆结构，动臂、斗杆、铲斗分别通过独立液压油缸驱动，可实现挖掘、提升、卸料、整平等复合动作，铲斗的切削刃角度、斗容参数匹配小吨位设备的作业负载能力，避免出现结构过载问题。

　　设计思路上，建模过程严格遵循小型挖掘机的实际装配逻辑，所有铰接点的位置、油缸的行程范围都按照真实设备的运动边界设置，可直接导入运动仿真模块验证各动作的干涉情况：比如动臂举升到最高位置时与驾驶室的安全间隙、斗杆收回到极限位置时与动臂的碰撞检查、铲斗翻转卸料时的角度范围都做了精准约束，不会出现实际装配中无法实现的动作。底盘部分的履带张紧装置、托链轮、支重轮、引导轮、驱动轮的位置关系完全按照真实履带行走系统的布置逻辑搭建，履带的节距、接地长度、轨距参数符合小型挖掘机的常规尺寸范围，整机宽度控制在1.8米以内，可满足狭窄巷道、老旧小区内部施工的通行宽度要求，上部平台的回转半径控制在1.5米左右，作业时不需要过大的回转空间，适配狭小场地的作业需求。

　　安装边界方面，模型中各部件的连接接口都做了还原：液压油缸的铰接销轴尺寸、回转支承的安装孔位分布、工作装置各铰接点的轴径参数都符合通用小型挖掘机的配套标准，可直接替换对应部件做改装方案验证，比如加装破碎锤、抓木器等附属工作装置时，可直接在原有铲斗铰接点位置做接口匹配，不需要重新调整整体结构参数。驾驶室的视野范围按照实际作业视角设置，前挡风玻璃的倾斜角度、侧窗位置都保证操作人员可清晰观察到铲斗作业位置与履带周边情况，避免作业过程中出现视觉盲区。动力舱的散热系统布置、进排气口位置也按照真实设备的散热需求做了还原，保证动力单元工作时的散热效率，避免长时间作业出现过热问题。整个模型的结构分件完全按照实际装配层级划分，每个部件都可单独拆分编辑，方便设计人员针对不同部件做结构优化、强度校核，也可用于职业院校工程机械专业的结构教学演示，帮助学员直观理解挖掘机各部件的连接关系与动作原理。
