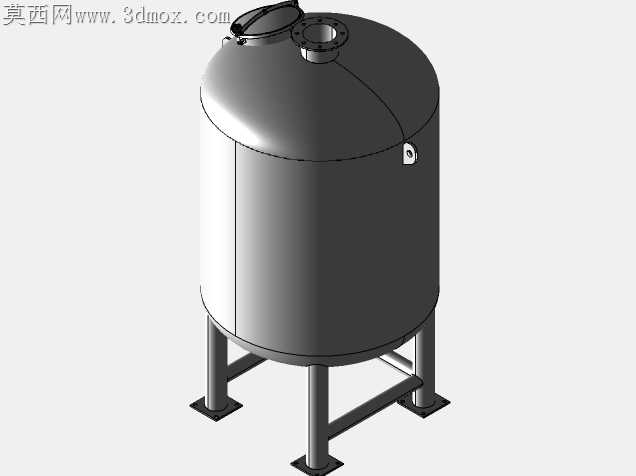

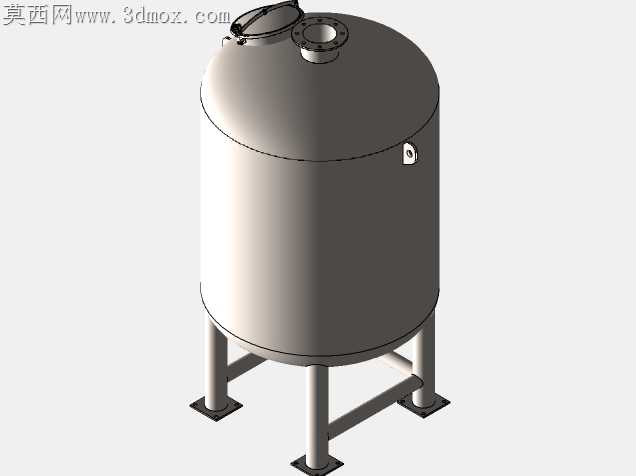

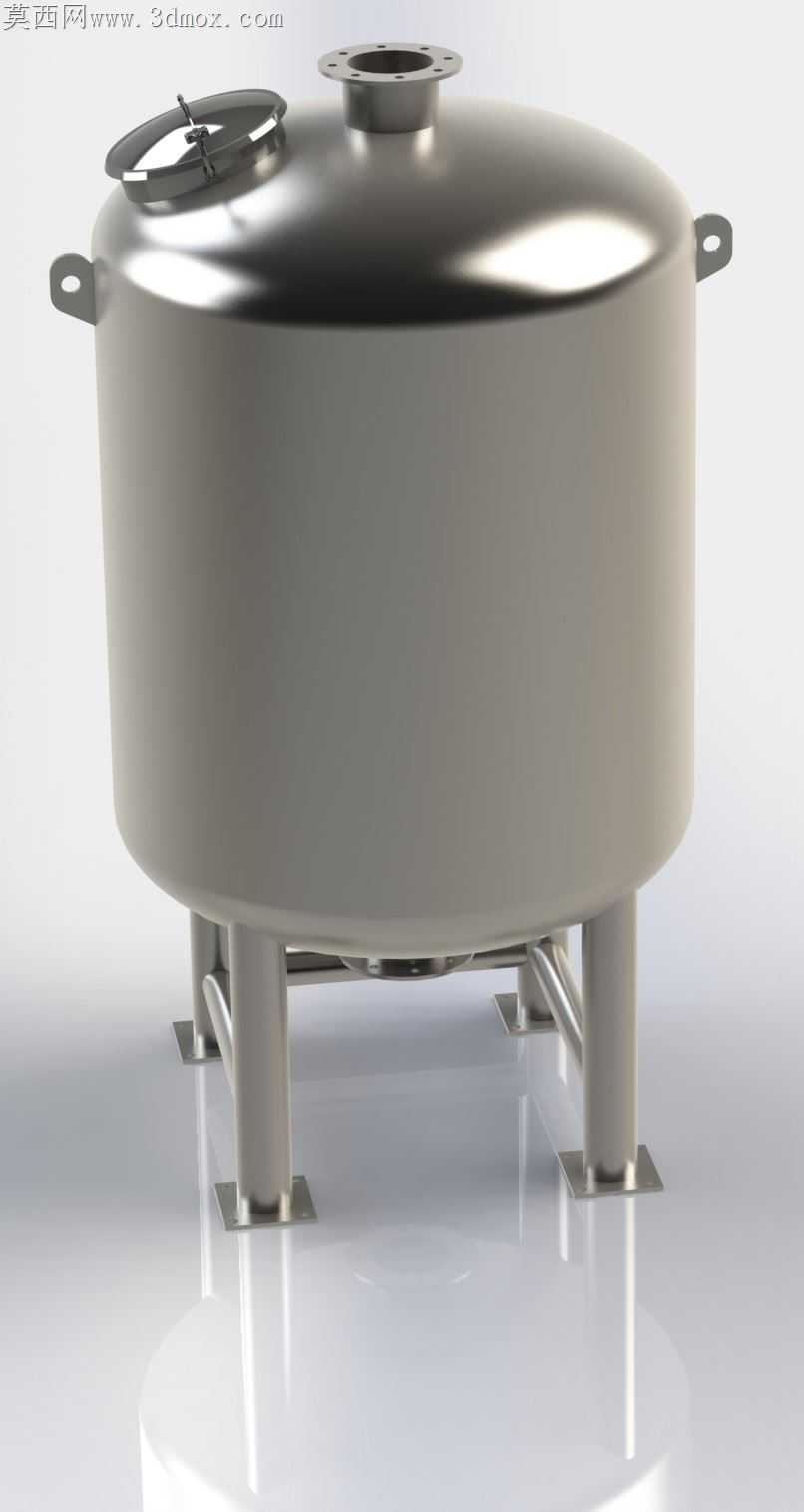

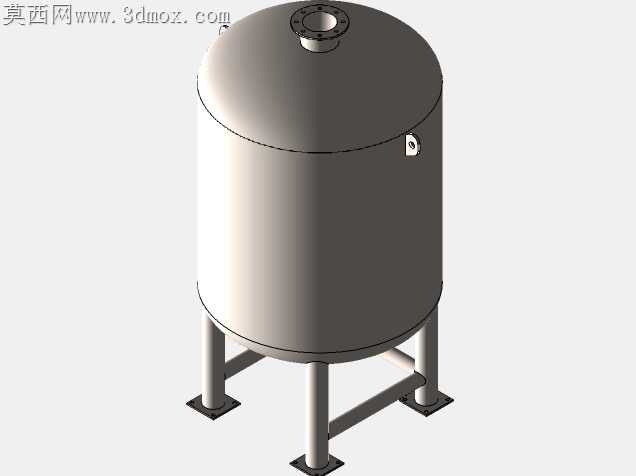

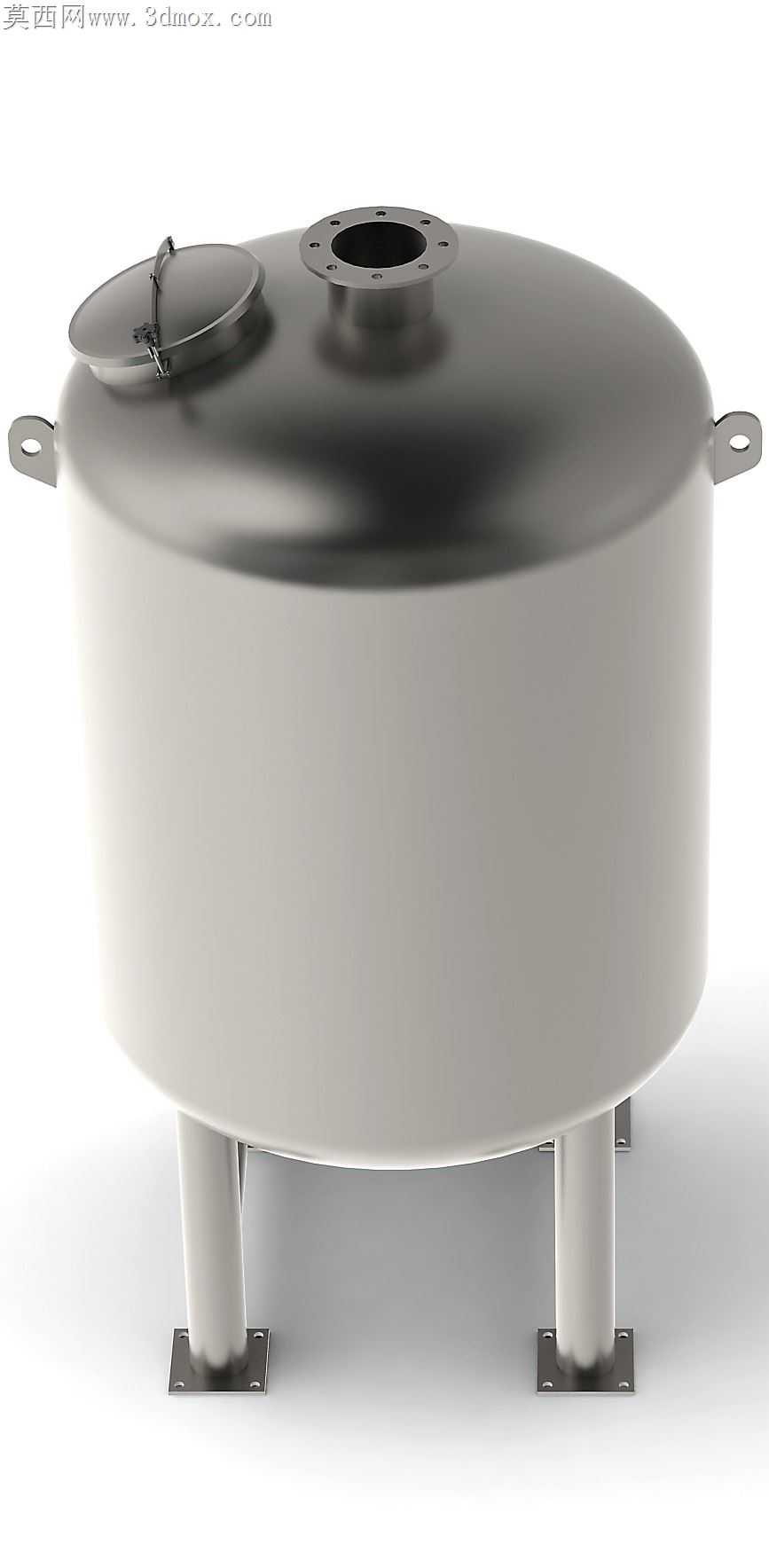

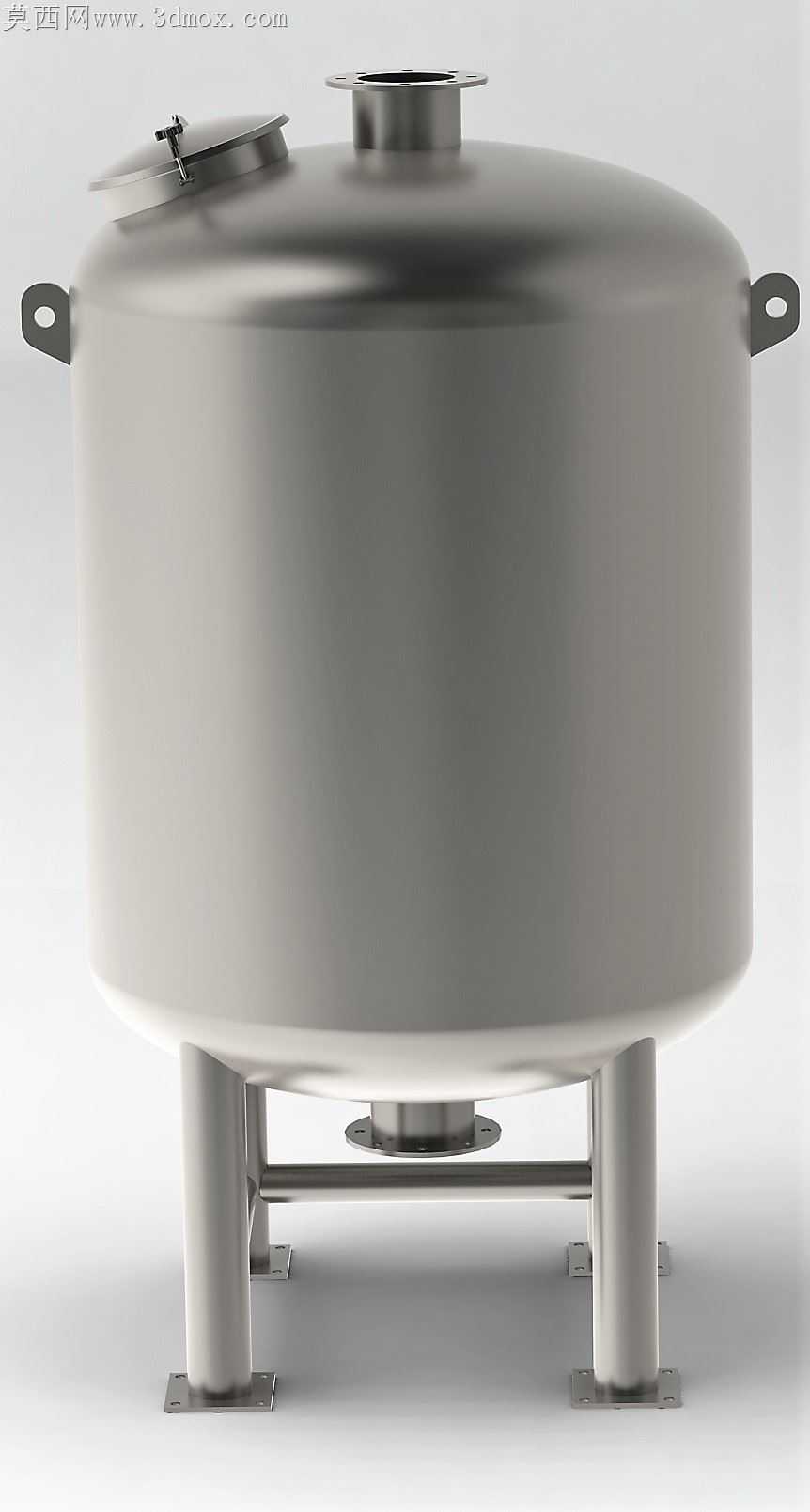

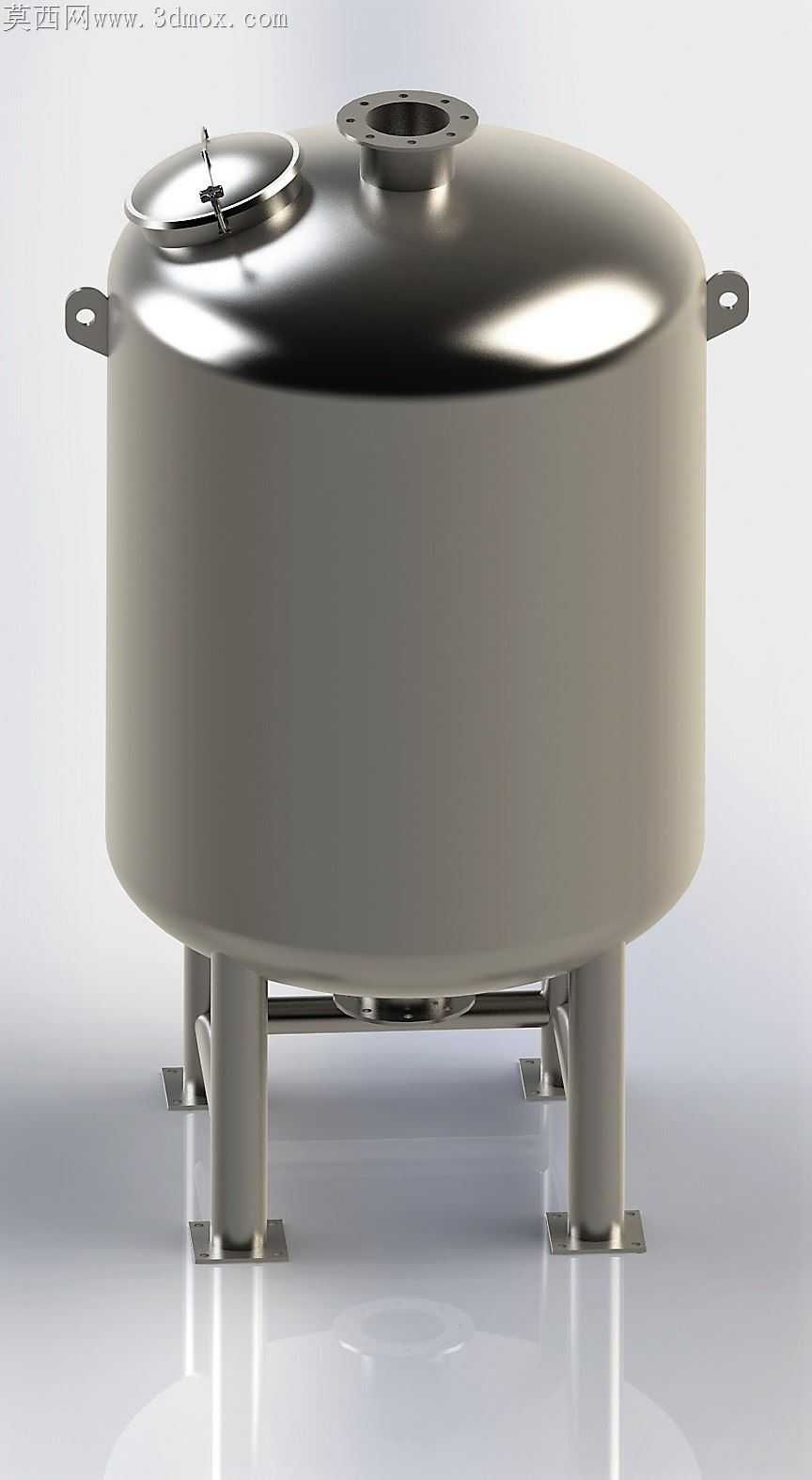

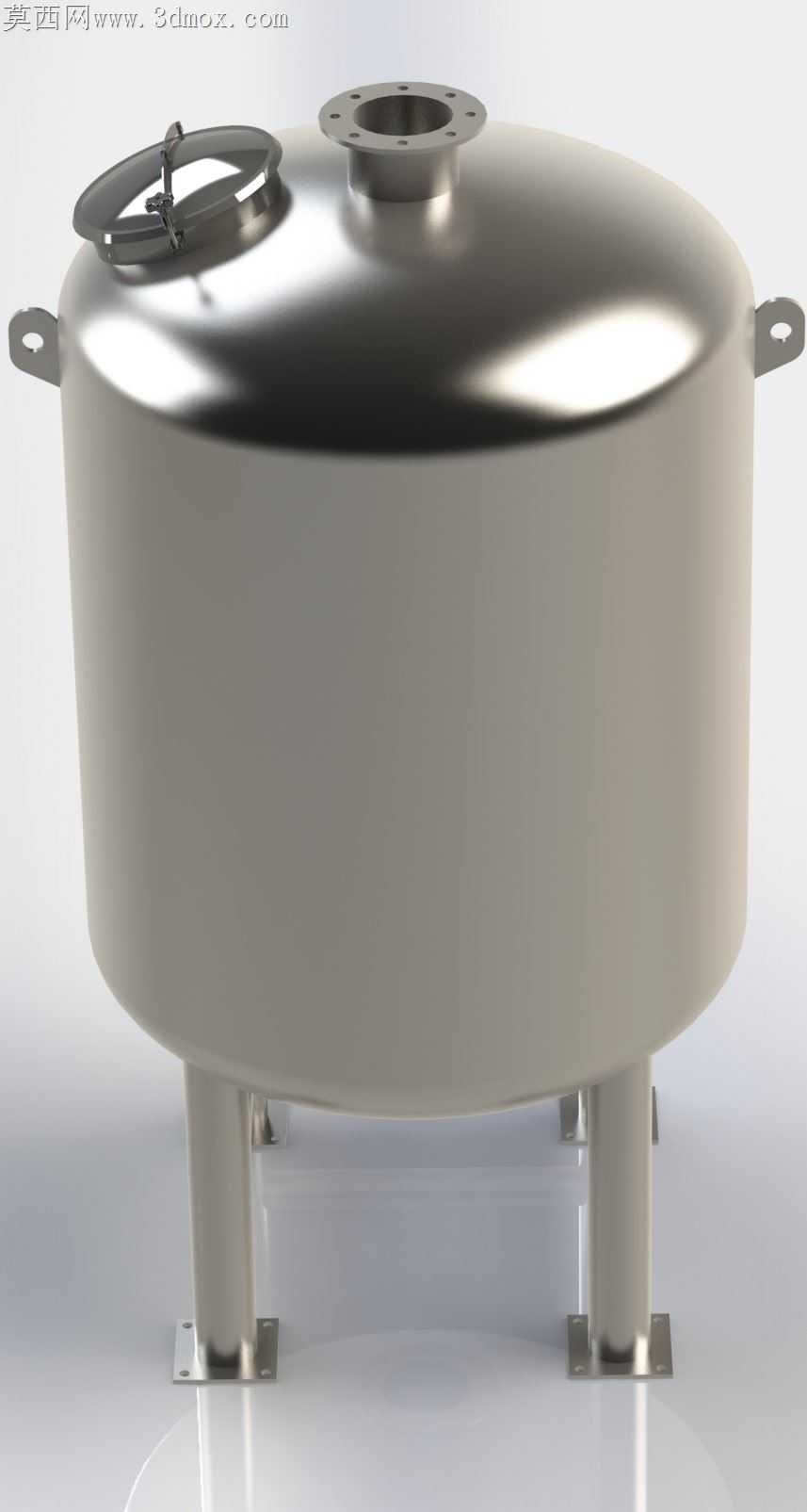

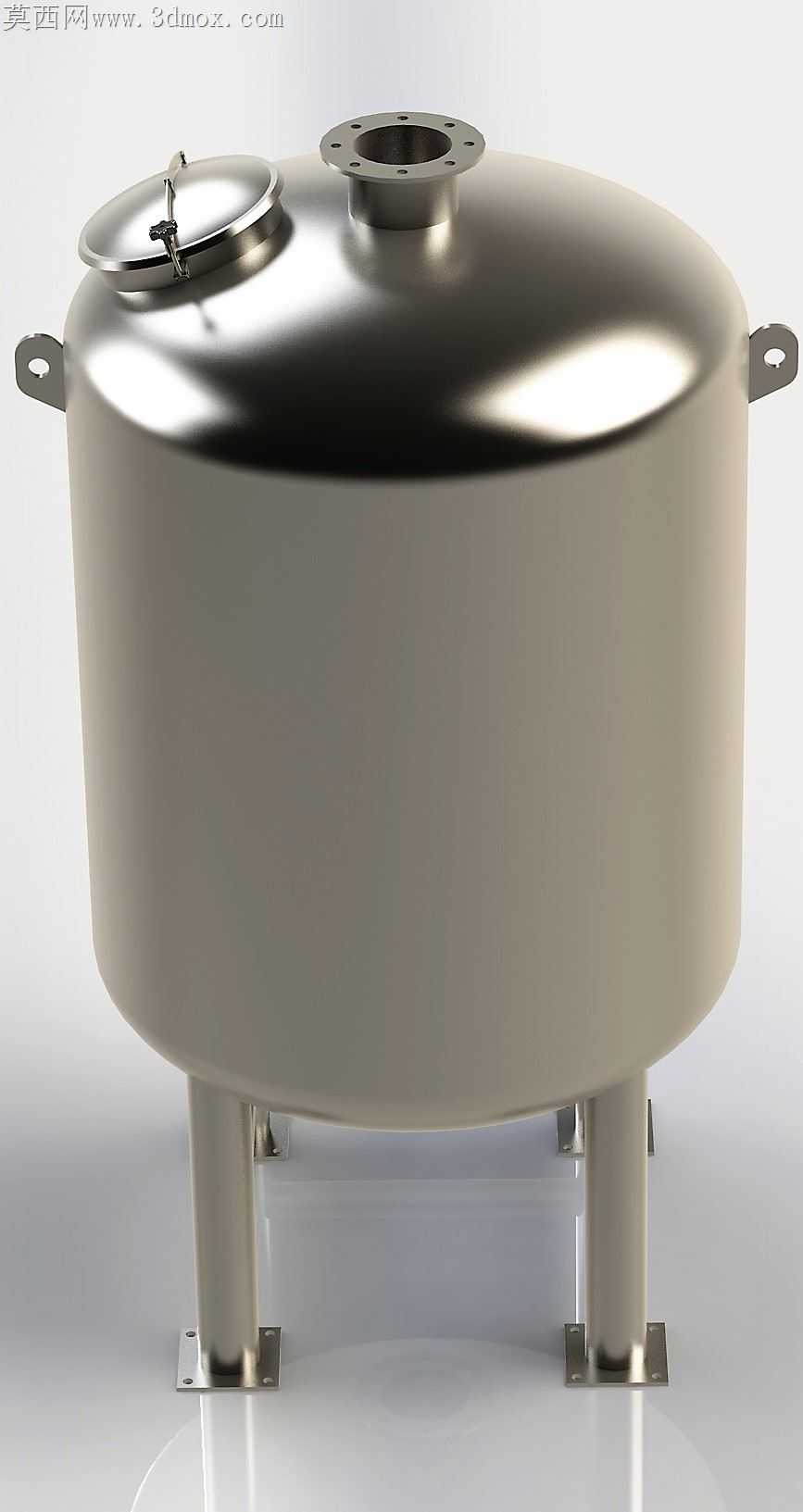

立式不锈钢常压储料罐体结构设计

食品级仓储罐体的加工落地，最先要解决的是薄壁不锈钢卷圆后的焊缝形变问题，常规卷板工艺处理3mm厚304板材时，筒身圆度公差容易超差2mm以上，后续法兰装配时会出现密封面贴合不严的隐患。这款罐体的支腿布局没有采用常规均匀四足排布，而是将支腿安装座向筒身重心内侧偏移12mm，抵消满载时筒身下缘向外的张力形变，避免支腿与筒身焊接位置出现应力集中开裂。罐顶的人孔与进料口法兰做了一体化冲压凸台设计，没有采用后期焊接法兰座的工艺，减少两道环焊缝的同时，也避免了焊缝位置打磨后出现的材质晶间腐蚀风险，毕竟存储易氧化物料时，焊缝位置的粗糙表面最容易残留物料引发变质。筒身上部的两个吊耳没有直接焊在筒身外壁，而是在吊耳与筒壁之间加了8mm厚的弧形补强板，补强板弧度与筒身外壁完全贴合，满焊后能将起吊时的集中载荷分散到300mm范围的筒壁上，防止起吊时吊耳位置扯裂薄壁筒身。支腿底部的方形安装底板做了2mm的沉台设计，安装时地脚螺栓拧紧后，底板与安装基础面完全贴合，不会出现局部悬空导致的罐体倾斜，支腿之间的横向连接筋采用了斜向交叉排布，比常规水平横筋的抗扭强度高40%左右，即使满载时受到侧向推力也不会出现支腿变形。罐顶的圆弧过渡没有采用简单的直角折弯，而是做了R150的大圆弧曲面过渡，抛光处理时不会出现打磨死角，清洁时不容易残留物料积垢，也能避免应力集中导致的罐顶受压变形。罐体内部所有焊缝都做了圆弧打磨处理，没有尖锐棱角，物料排放时不会出现挂壁残留，对于不可氧化的特殊物料存储来说，减少物料残留就能降低氧化变质的概率。筒身底部采用了微锥度设计，锥度控制在1:50，排放物料时能完全靠自重流尽，不会在罐底残留积料，不需要额外加装吹扫装置就能实现排空。所有外露的焊接位置都做了酸洗钝化处理，表面形成完整的钝化膜，避免长期使用时出现锈蚀污染物料。
