带法兰安装结构的回流管路过滤装置

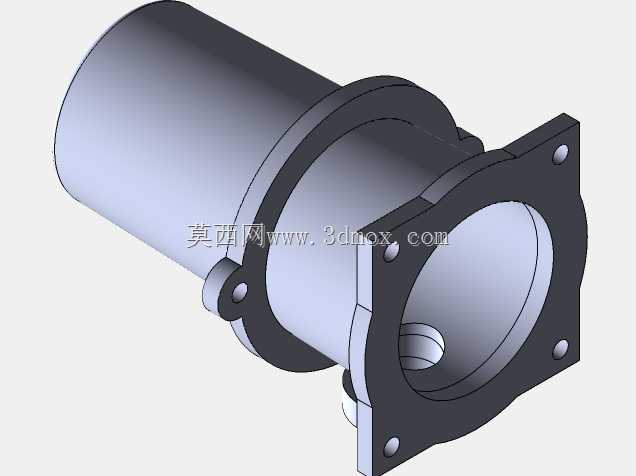

在液压润滑系统、燃油输送回路、工业冷却循环管路的实际运维与设计环节中，回流侧的介质过滤是保障系统清洁度、避免核心元件被杂质磨损的关键环节，这款回流管过滤装置的三维结构，完全围绕管路回流工况的实际使用需求搭建。从安装边界来看，装置一端采用方形法兰安装结构，法兰面预留四个对称布置的安装孔位，可直接通过螺栓对接在油箱侧壁、管路集成块或者阀组的安装面上，安装时无需额外加装过渡接头，法兰贴合面的密封槽结构可直接适配O型密封圈，保证承压状态下无介质渗漏；另一端为圆柱形筒体结构，筒体长度根据额定过滤流量做了匹配，既保证内部有足够的滤材容纳空间，又不会过多占用管路外侧的安装空间，筒体侧面预留的小型接口可作为压差检测、排污或者旁通阀的安装位，适配不同工况的功能拓展需求。设计过程中优先考虑了回流工况的介质流动特性，介质从法兰端入口进入筒体内部后，流道截面突然扩大，流速快速降低，可减少大颗粒杂质对滤材的直接冲击，延长滤材的使用寿命；滤材安装在筒体内部的定位台阶上，更换时只需拆卸筒体端盖即可完成操作，无需将整个过滤器从安装面上拆下，大幅降低后期维护的操作难度。从功能特性来看，该装置可拦截回流介质中携带的金属磨屑、密封件残渣、氧化胶质等固体杂质，避免杂质直接回到油箱后被泵再次吸入系统，造成泵、阀、油缸等核心元件的卡滞、磨损或者节流孔堵塞问题，在工程机械液压系统、机床润滑回路、燃油发电机组供油回路中都有广泛的应用场景。结构建模时对安装孔位的同轴度、法兰面的平面度、筒体与法兰的对接同轴度都做了公差匹配，可直接用于工程出图或者虚拟装配验证，避免实际加工安装时出现干涉问题；筒体壁厚根据常用的1.6MPa以下回流管路承压标准做了选型，既满足强度要求，又不会造成材料浪费，整体结构没有冗余的设计特征，所有圆角、倒角都按照实际加工工艺要求设置，不存在建模时的尖锐棱角或者无法加工的特征结构。
