4WE6H型电磁换向直流液压阀结构设计

　　在液压系统的实际搭建与选型过程中，方向控制类元件的匹配度直接决定整套油路的动作逻辑可靠性，这款4WE6H G24规格的直流驱动液压换向阀，是常规6通径液压回路里应用极广的方向控制元件，常见于中小型液压站、机床夹紧回路、工程机械辅助油路、自动化生产线的液压执行单元控制场景中。从实际功能来看，该阀依靠两端直流电磁铁得电产生的推力，驱动阀芯在阀套内做轴向位移，切换阀体上不同油口的连通状态，以此控制压力油的流向，进而驱动液压缸、液压马达等执行元件完成伸出、缩回、正转、反转等动作，失电状态下阀芯依靠对中弹簧回到中位，依靠中位机能实现油路卸荷、执行元件锁止等不同的回路功能，H型中位的设计可以让P、T、A、B四个油口全连通，执行元件两腔同时通回油，处于浮动状态，可用于需要手动调整执行元件位置、回路卸荷需求的工况。

　　从设计思路层面拆解，这款阀采用了经典的湿式电磁铁结构，电磁铁的衔铁腔直接与阀的回油腔连通，油液可以进入衔铁腔起到润滑、散热的作用，相比干式电磁铁能承受更高的换向频率，使用寿命更长；阀体采用板式安装结构，安装面的油口布局符合6通径液压阀的通用安装标准，安装面上的四个固定螺栓孔位置、各油口的通径尺寸、密封槽的规格都遵循行业通用规范，可直接替换同规格其他品牌的同机能换向阀，不需要重新设计安装阀块。

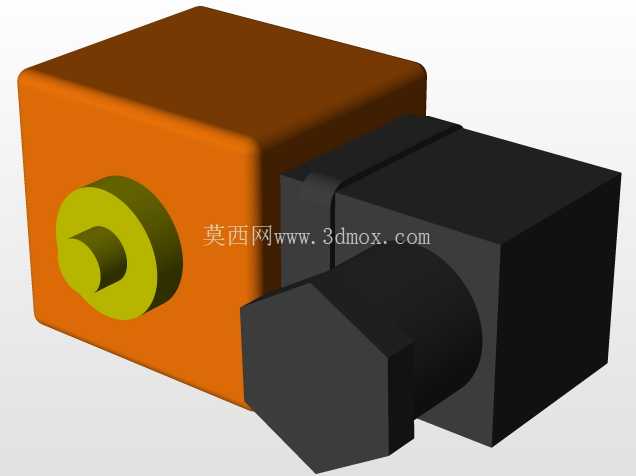

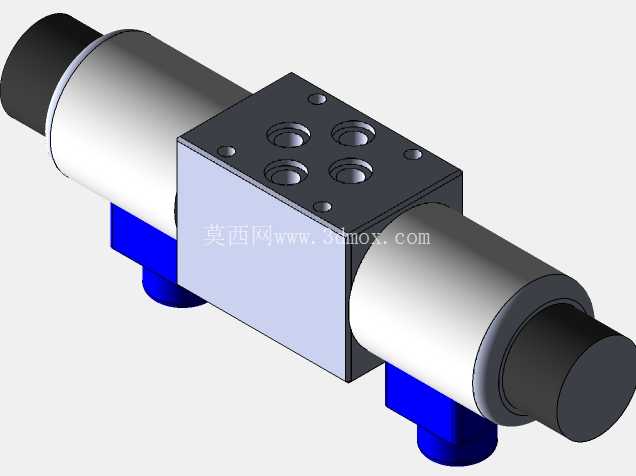

　　外形尺寸上，该阀的主体安装块为方形结构，宽度方向尺寸适配标准6通径阀块的安装边界，两端电磁铁的外径、总长度都控制在常规安装空间允许的范围内，不会出现与周边管路、其他阀件干涉的问题；底部的两个油口凸台用于和阀块定位配合，安装时只需对准阀块上的对应油口，放入O型密封圈后锁紧固定螺栓即可完成装配，对中精度有足够保障。建模过程中，对阀体上的安装螺栓沉孔、油口流道的过渡圆角、阀芯与阀套的配合间隙、电磁铁与阀体的连接螺纹、弹簧腔的密封结构都做了还原，既可以直接用于液压阀块的布局干涉检查，也能作为液压系统原理演示、设备装配培训的可视化模型使用。

　　在实际选型匹配时，要注意该阀的驱动电压为直流24V，控制回路需要匹配对应的直流供电模块，同时要结合系统的额定流量、工作压力选择对应的弹簧刚度与密封件材质，避免出现高压下内泄超标、换向卡滞的问题；安装时要保证阀块安装面的平面度符合要求，螺栓锁紧力矩均匀，避免阀体变形导致阀芯卡滞。日常维护中，该结构的阀件只需要定期检查电磁铁接线的密封性、阀件连接处的渗漏情况，在油液清洁度达标（NAS 8级及以上）的工况下，阀芯与阀套的磨损量极小，可长期稳定工作。建模时对安装面的密封槽尺寸、各油口的相对位置都做了精准还原，导入装配环境后可直接完成阀组的虚拟装配，检查相邻阀件的操作空间、接线空间是否充足，提前规避实际装配时的干涉问题，减少现场改造成本。
