船用微型拖曳电动推进装置结构

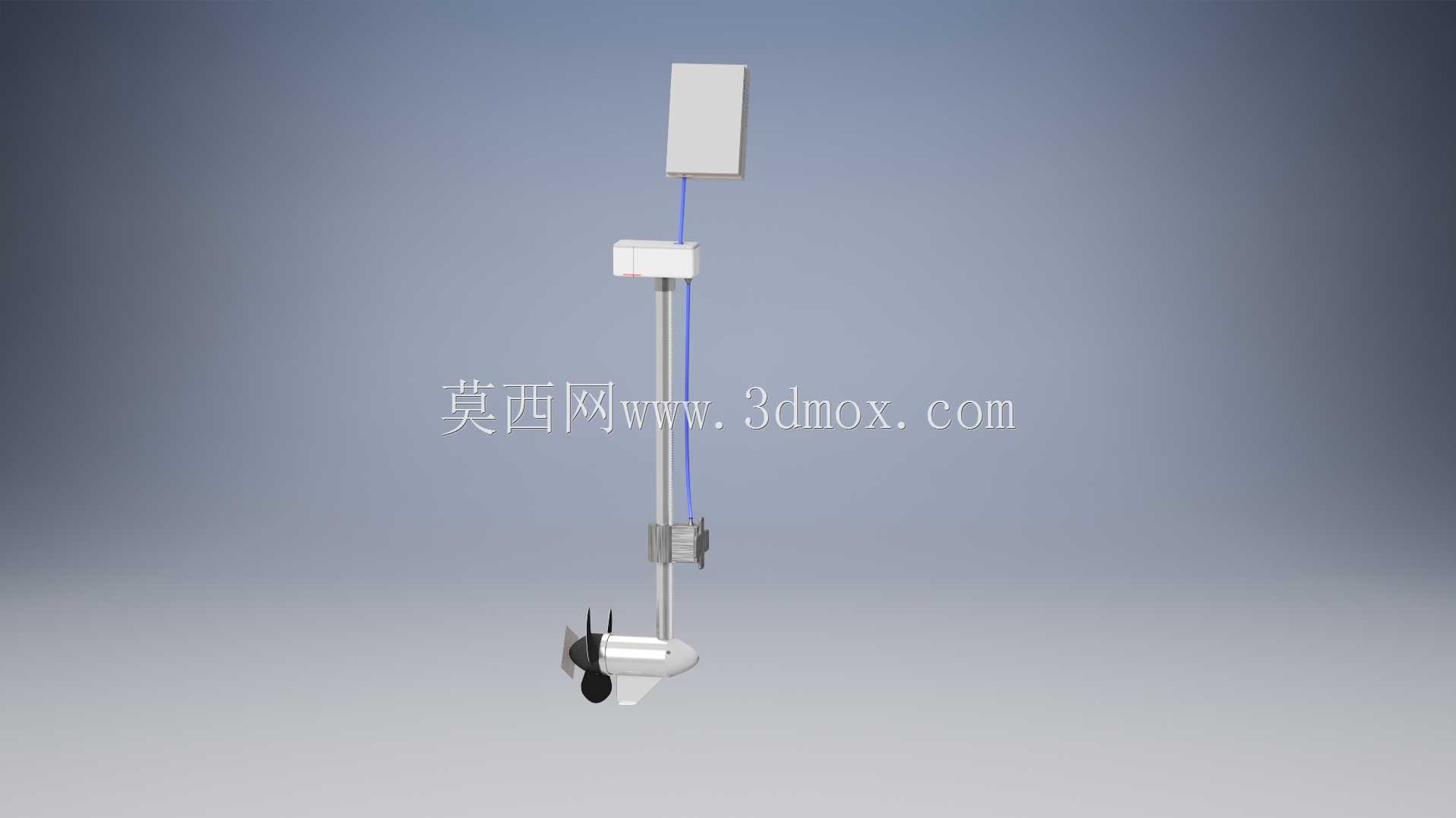

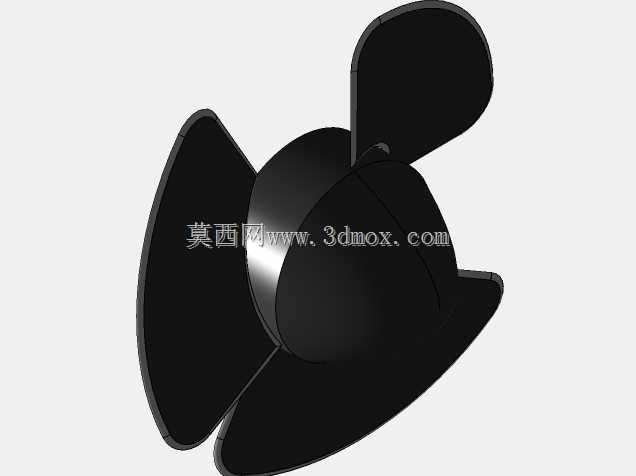

　　这款微型拖曳电动推进装置，主要适配小型休闲垂钓船艇的艉部安装场景，区别于传统大马力舷外机，它主打近岸浅水区的低速精准操控需求，在路亚钓法、小型水域定点作业场景下，能避免燃油机的噪音惊扰水下鱼群，同时省去燃油加注、尾气排放的麻烦，很受休闲垂钓用户的青睐。从结构设计逻辑来看，整套装置采用分段式竖杆布局，下部浸没段集成水下推进电机与螺旋桨组件，中部竖杆作为支撑传动与走线通道，上部安装控制模块与挂载基座，顶端预留的安装位可固定操控信号接收单元，支持远程操纵杆控制，用户可在船身任意位置调整推进方向与转速，无需蹲守在艉部操作。设计阶段首先要明确安装边界：竖杆的长度需要匹配小型船艇的艉板高度，保证螺旋桨浸没深度足够，同时不会在浅水区触底磕碰，

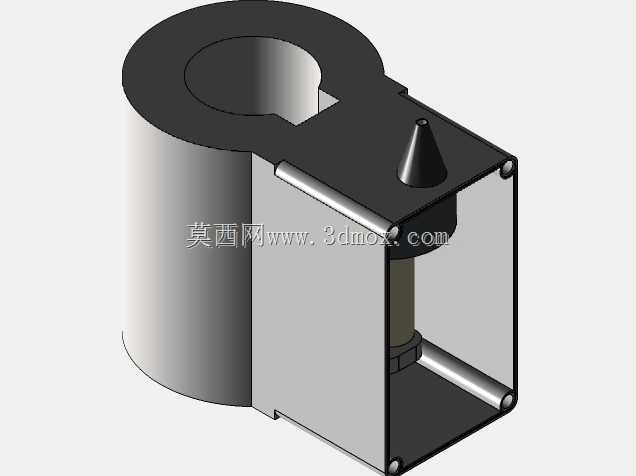

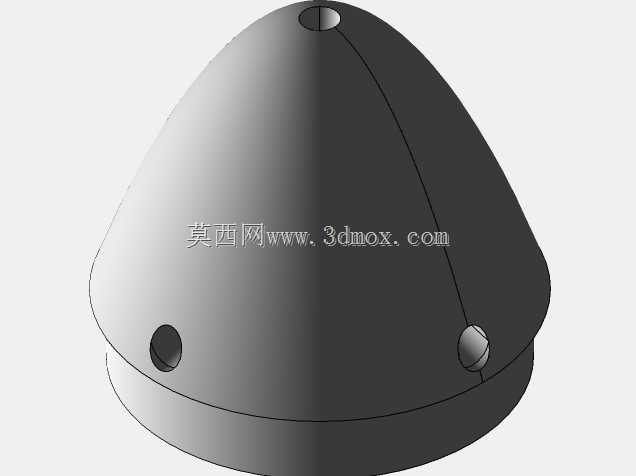

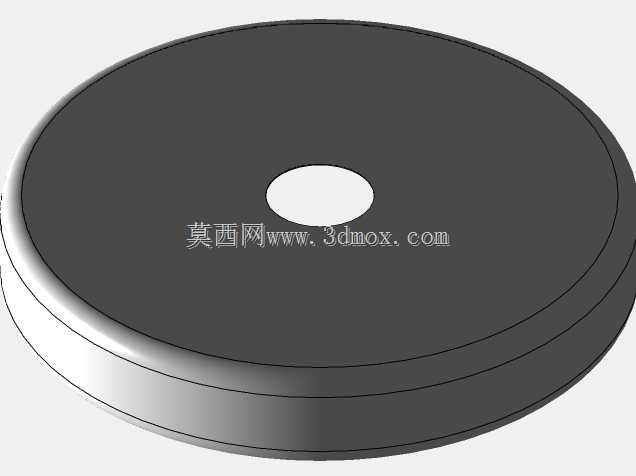

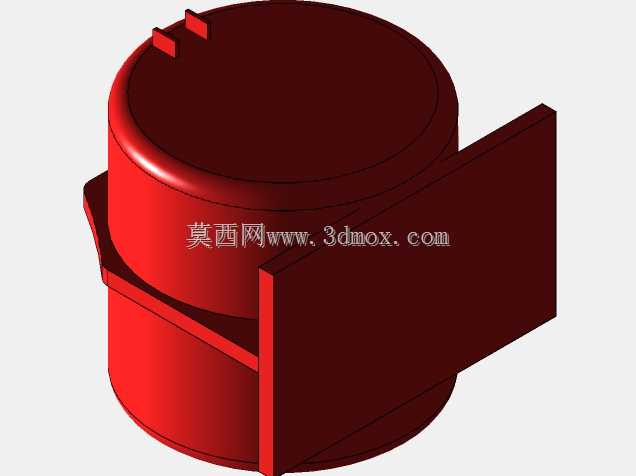

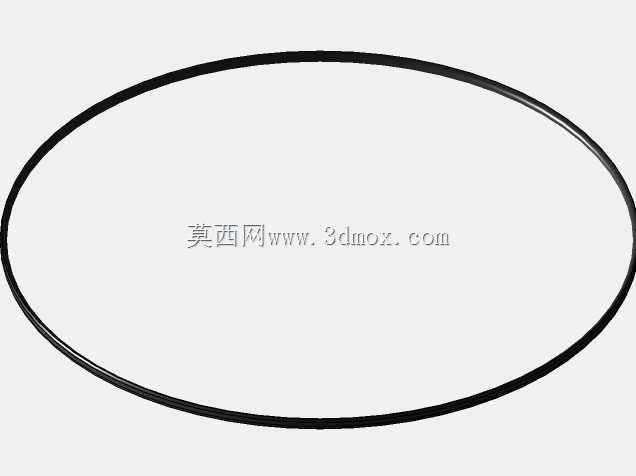

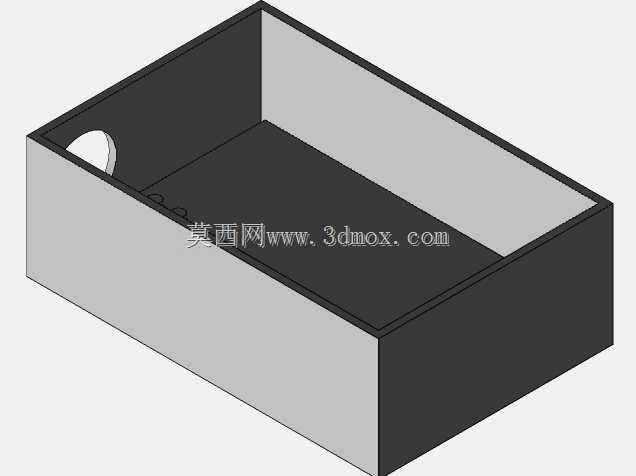

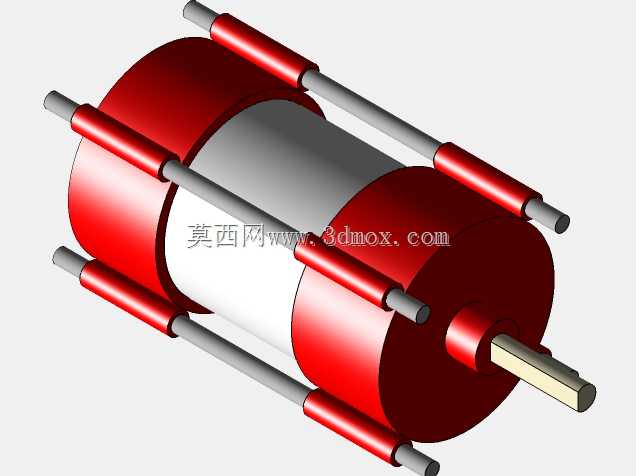

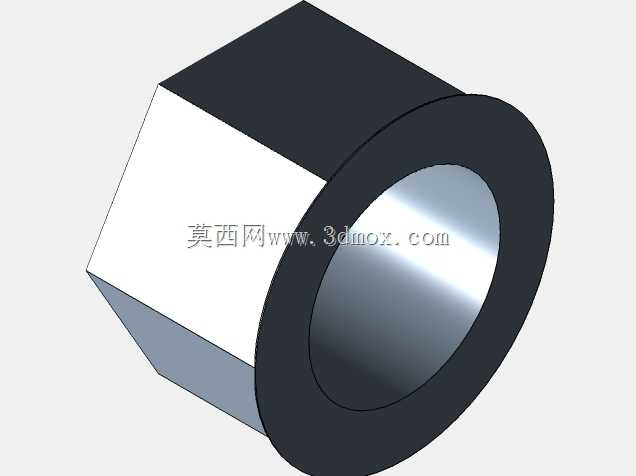

　　安装夹座的开合尺寸要适配常规玻璃钢、铝合金小艇的艉板厚度，无需额外打孔即可快速装拆，方便用户在不同船艇间转移使用。自动修剪功能的设计是核心亮点，通过内置的角度感应模块，可实时调整推进单元的俯仰角度，在船艇载重变化、水面起伏时始终保持螺旋桨处于最优吃水深度，避免空转打泡降低推进效率。三维建模过程中，首先绘制下部推进舱的回转体轮廓，拆分电机安装腔、密封舱、螺旋桨轴固定位的结构，做好防水密封的配合面公差预留；之后绘制中部支撑竖杆，要兼顾杆体的抗弯强度与轻量化需求，壁厚参数需要满足航行时水流冲击、转向扭矩的受力要求；上部的控制盒与夹座部分，重点做安装卡扣的快拆结构设计，预留走线槽位让控制线缆可沿竖杆内部排布，避免外露线缆被水流拉扯损坏。

　　建模完成后需要做装配干涉检查，确认竖杆伸缩调节、夹座开合、螺旋桨转动的行程范围内无零件碰撞，同时模拟不同安装角度下的设备姿态，验证自动修剪结构的活动范围是否覆盖实际使用的角度区间，保证装置在实际下水后可稳定运行，满足小型船艇低速巡航、定点控位的使用需求。
