压铸工装用紧凑型气动执行缸结构设计

　　在压铸生产的工装夹具系统里，这类紧凑型气动执行缸是工位动作执行的核心部件之一，主要承担压铸工序里的工件定位顶紧、模具辅助抽芯、工装夹具快速夹紧的动作输出，和常规标准气缸不同，这类适配压铸工装的缸体在结构上做了大量针对性优化，完全围绕压铸车间的高湿、多金属粉尘、频繁往复动作的工况做设计。从结构设计逻辑来看，缸体采用一体化的本体加工思路，没有采用标准气缸常见的分体式端盖拉杆结构，而是将缸筒、两端安装法兰、动作输出接口直接在整块坯料上加工成型，从根源上避免了拉杆松动、端盖密封失效的问题，毕竟压铸工位的工装在连续生产时会持续承受开合模的振动，分体结构的紧固件在长期振动下很容易出现预紧力衰减，一体化结构能把这类故障概率压到最低。

　　缸体两端的法兰面做了带定位销孔的安装设计，安装时不需要额外做适配支架，直接通过法兰面的销孔和工装基板做定位配合，螺栓锁紧后就能保证缸体的动作轴线和工装的执行方向完全同轴，不会出现因为安装偏斜导致的活塞杆侧磨、密封件提前磨损的问题。从功能特性上看，这款缸的输出端做了异形的接口设计，不是常规的外螺纹活塞杆结构，而是直接在输出端加工出和工装压头、抽芯滑块直接配合的卡槽结构，安装执行附件时不需要额外做连接转换，直接嵌装就能完成装配，既减少了装配环节的累积误差，也能缩短工装维护时的附件更换时间，在压铸生产换型频次高的场景下，这类快装结构能大幅减少停机等待的时间。

　　缸体的进出气接口布置在缸体侧面的非安装面位置，气路走线时可以沿着工装基板的布线槽排布，不会因为缸体往复动作拉扯气管，也能避免压铸过程中飞溅的铝液烫损气管，接口位置做了沉台设计，气管接头拧入后不会突出缸体外轮廓，避免工装动作过程中接头和周边结构发生碰撞干涉。在尺寸边界的设计上，这款缸的径向尺寸做了极致压缩，整体外轮廓没有突出的冗余结构，所有安装孔、气路接口都在缸体的最大外圆轮廓范围内，在工装布局空间紧张的压铸模周边，不需要为缸体预留额外的避让空间，就能把缸体直接嵌入工装的安装槽内，轴向尺寸也根据压铸工位常用的行程做了匹配，行程余量控制在5mm以内，不会因为行程过长导致动作时间浪费，也能避免活塞在行程末端对端盖造成过大的冲击。缸体的活塞密封采用了耐温的组合密封结构，适配压铸工位周边的高温辐射环境，不会因为长期处于高温环境出现密封件老化漏气的问题，活塞和缸筒的配合面做了硬质阳极氧化处理，表面硬度足够应对多粉尘环境下的长期往复摩擦，不会因为金属粉尘进入配合面导致缸筒内壁拉伤。在实际应用场景里，这类气缸除了用在压铸工装的夹紧、抽芯动作上，也可以适配在自动化工位的工件移位、挡料定位环节，因为本身的一体化结构刚性足够，不需要额外的导向支撑结构，直接安装就能承受一定的径向负载，在一些空间受限、无法加装独立导向轴的工装位，这类缸可以直接替代带导杆的气缸组件，进一步压缩工装的整体体积。

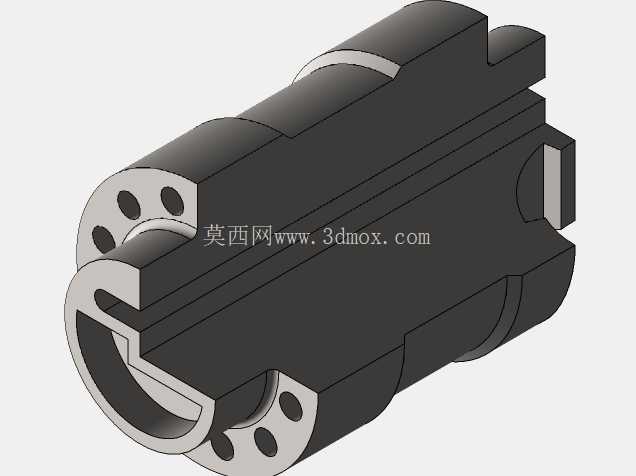

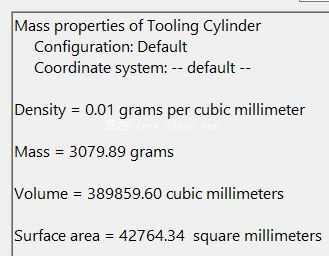

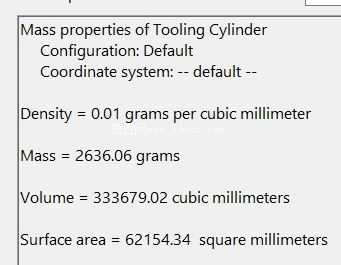

　　设计这类缸体的三维模型时，需要重点关注安装法兰的销孔位置度、输出端卡槽和缸体内孔的同轴度，这些形位公差直接决定了缸体安装后的动作顺畅度，如果同轴度偏差超过0.02mm，活塞往复动作时就会出现偏磨，短期使用就会出现漏气、动作卡顿的问题；同时缸体内部的活塞行程限位位置要做合理的缓冲设计，虽然压铸工装的气缸行程普遍不长，但动作频率高，没有缓冲的话长期冲击会导致端盖位置出现疲劳损伤。另外缸体上的多个减重孔并不是单纯为了减轻重量，这些孔同时也作为安装时的扳手避让位、气路测试的工艺孔使用，在建模时不能随意删减这些孔位，否则会给后续的加工、装配环节带来不必要的麻烦。
