电力变压器内部加强支撑结构梁

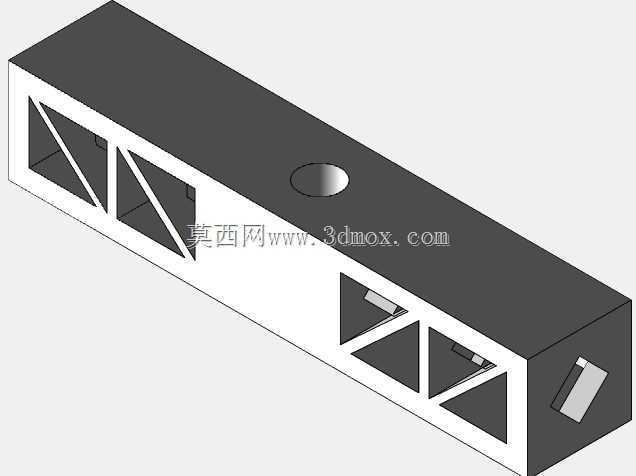

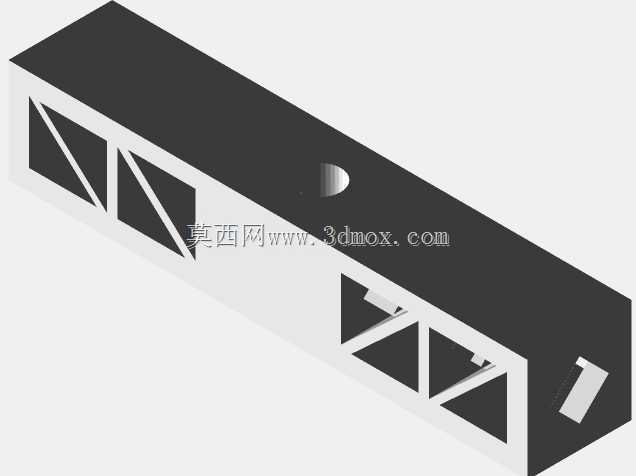

　　这款支撑梁主要应用于油浸式电力变压器的器身内部定位场景，在变压器整体装配环节中，承担绕组与夹件之间的侧向支撑作用，避免变压器在运输吊装、突发短路工况下出现绕组位移、绝缘层磨损的问题。从结构设计来看，梁体采用长条形等截面布局，整体为空腹式桁架结构，侧面通过多组三角形斜向筋板分隔出独立的空腔，这种设计并非单纯为了减重，三角形筋格的布局刚好对应绕组轴向的压紧点位置，每一处斜筋都能将绕组传递的侧向冲击力均匀分散到梁的整体截面上，避免局部应力集中导致梁体变形。梁体上表面预留的圆形沉孔，是为了配合夹件上的定位销使用，安装时不需要额外焊接定位块，直接将销体插入沉孔即可完成梁的初定位，后续穿入拉紧螺栓就能完成固定，沉孔的深度刚好覆盖销体的定位段，

　　不会出现销体突出梁面顶碰绕组绝缘的问题。梁体端部的凸台结构，是与夹件侧边的卡槽配合的限位结构，安装时凸台卡入卡槽后，能限制梁体沿长度方向的窜动，即使变压器在长途运输中承受持续的振动载荷，梁体也不会出现移位松脱的情况。从安装边界来看，梁体的宽度尺寸严格匹配绕组与夹件之间的预留间隙，安装后梁体侧面与绕组绝缘纸筒之间保留有均匀的散热间隙，不会阻断变压器油的循环流道，空腹的内部空腔也能让变压器油顺利流通，避免局部出现油流死角导致的局部过热问题。设计过程中特意将梁体的棱边全部做了倒钝处理，所有外露的边角都没有尖锐毛刺，避免安装过程中划伤操作人员的手套，也防止尖锐棱边在长期运行中刺破相邻的绝缘件。筋板的厚度经过反复校核，

　　既保证在承受短路电动力带来的侧向冲击时不会发生屈曲变形，又不会因为筋板过厚占用过多的器身内部空间，梁体的整体重量控制在合理区间，单人即可完成搬运安装，不需要额外借助吊装工具，能有效提升总装环节的作业效率。在实际应用场景中，这类支撑梁通常会在变压器器身的上下两端对称布置，配合轴向的压紧结构形成完整的绕组固定体系，相比传统的实心方钢支撑件，这种桁架式结构的梁体在相同重量下的抗侧弯刚度提升近四成，同时因为空腔结构的存在，变压器油可以在梁体内部自由流动，不会在梁体位置形成油流阻滞，能有效改善绕组端部的散热条件。梁体与夹件的连接面采用了平面加工处理，安装后与夹件表面完全贴合，不会出现局部间隙导致的压紧力不均问题，每一处筋格的位置都对应绕组的撑条位置，支撑力可以直接传递到撑条上，避免绝缘纸筒承受局部挤压应力。
