压铸模具用锥形销槽定位构件结构设计

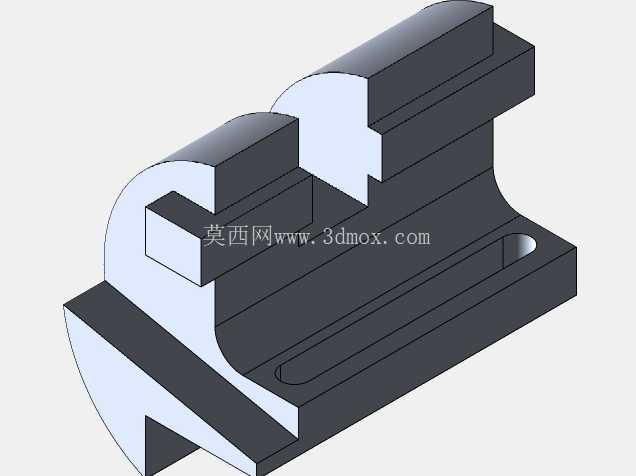

　　在压铸生产的模具装配环节，锥形销槽是实现模具模块精准对位、承受合模侧向载荷的核心配合结构，区别于普通圆柱销的间隙配合定位，锥形配合面能够在反复合模冲击下自动消除配合间隙，避免长期生产后定位销磨损导致的型腔错位，直接决定压铸件的尺寸精度与分型面飞边控制水平。这套锥形销槽构件的设计，首先围绕压铸模的实际工况展开，压铸生产中合模力通常在数百吨到数千吨区间，熔融金属充型时会对模具分型面产生垂直方向的胀型力，同时金属液高速冲刷型腔侧壁会带来侧向分力，因此销槽的基体部分采用了一体式厚壁结构，底部设置的长圆形安装槽可适配不同间距的模座安装孔位，允许装配时沿槽长方向微调位置，抵消模座加工时的孔位公差，避免硬装配导致的销体变形。

　　从结构细节来看，销槽的配合面采用1:50的标准锥度，这个锥度既能够保证合模时锥形销顺利导入销槽，不会出现卡滞、啃伤配合面的问题，又能在合模锁紧后提供足够的径向抱紧力，防止生产过程中销与槽之间出现相对窜动；配合面的粗糙度设计要求达到Ra1.6，保证锥面接触面积不低于85%，避免局部应力集中导致的配合面压溃。构件的上部设置了两级限位台阶，第一级台阶用于合模时的初定位，在动定模距离闭合面还有10-15mm时就开始导入，避免大距离合模时的撞击损伤锥面；第二级台阶为最终锁紧限位面，与模座的沉台端面贴合，承受合模时的轴向压力，避免锥面承受过大轴向载荷导致的配合过紧、开模困难。

　　在安装边界的设计上，构件的整体高度适配常用压铸模的模架厚度，底部安装槽的深度控制在12mm，既保证螺栓锁紧后有足够的连接强度，又不会因为槽深过大削弱基体的结构强度；构件的两侧圆弧过渡面，是为了避让模架上的冷却水孔与顶杆孔，在三维建模阶段就提前做了干涉检查，确保安装时不会与模架内部的其他管路、构件发生空间冲突。很多模具设计新手容易忽略销槽的排屑空间设计，这套构件在锥面的末端特意预留了0.8mm的退让间隙，生产过程中不慎落入配合面的金属碎屑、油污可以在合模时被挤入退让间隙，不会因为碎屑垫在锥面之间导致定位偏移，也减少了每次合模前清理配合面的工作量。从受力角度分析，构件的基体截面做了等强度优化，靠近锥面配合区域的壁厚比安装区域厚3mm，因为这个区域是侧向载荷的主要承受区，加厚处理可以避免长期受冲击后出现基体开裂；安装区域的壁厚适当减薄，既可以减轻构件整体重量，也能降低材料成本，同时不会影响整体的结构刚性。在实际应用场景中，这类锥形销槽不仅用于压铸模的动定模定位，也可用于冲压模具、注塑模具的模块拼接定位，以及工装夹具的快换板定位，只要是需要反复拆装、要求定位精度保持性好的配合场景，这种锥面定位结构都比圆柱销定位有更长的使用寿命与更高的定位可靠性。

　　建模过程中，锥面的生成采用了旋转切除加拔模校验的方式，确保整个配合面的锥度误差控制在0.02mm以内，不会出现锥度不顺导致的配合卡滞；底部的长圆安装槽采用拉伸切除后倒圆角处理，槽端的圆角半径与安装螺栓的头部圆角匹配，避免螺栓锁紧时出现应力集中；所有的棱边都做了0.5mm的倒角处理，既可以去除加工毛刺，也能避免装配时锋利棱边划伤操作人员，同时减少热处理时的棱边开裂风险。针对压铸生产的高温工况，构件的材料通常选用H13热作模具钢，热处理后硬度达到HRC48-52，表面做氮化处理进一步提升耐磨性，建模时已经预留了0.3mm的热处理变形余量，确保热处理精加工后尺寸符合设计要求。在安装调试时，需要先将锥形销槽的基体通过螺栓预紧在模座上，装入锥形销后反复合模3-5次，检查锥面的接触印痕，确认接触均匀后再将螺栓完全锁紧，锁紧扭矩按照螺栓等级控制在规定范围内，避免扭矩过大导致基体变形。这套结构的设计没有追求复杂的外形，所有的尺寸与结构都围绕实际生产中的可靠性、装配便利性、维护便捷性展开，没有多余的装饰性结构，每一处几何特征都有对应的工程用途，这也是工业零部件设计与创意建模最核心的区别——所有结构都服务于实际工况需求，在满足功能与强度的前提下尽可能简化加工工艺，降低制造成本。
