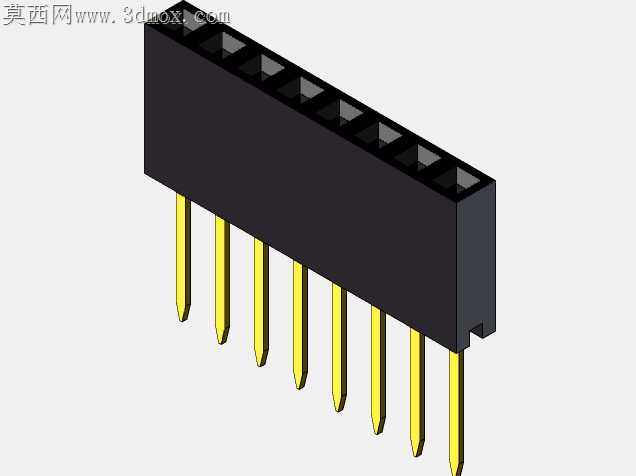

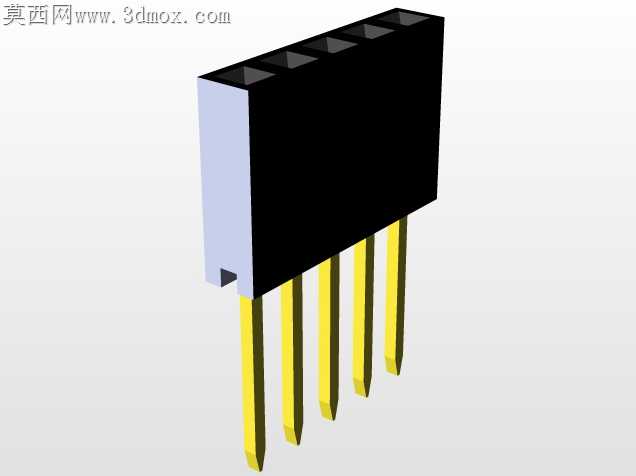

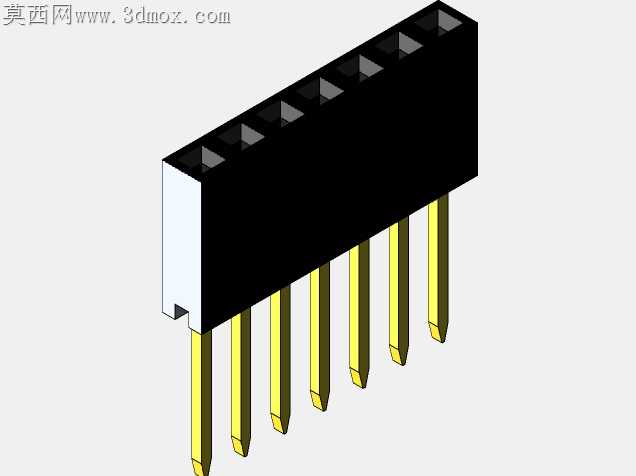

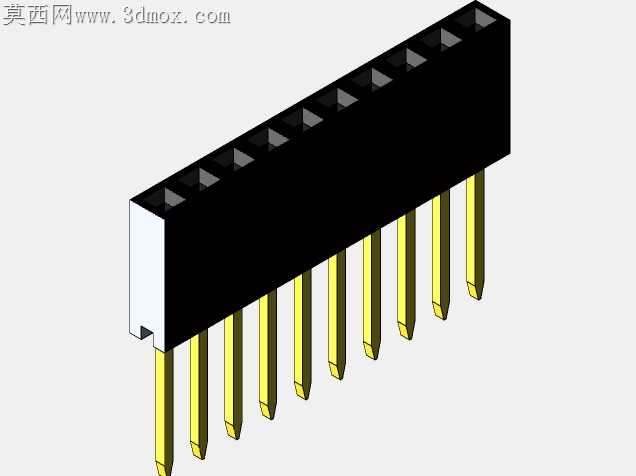

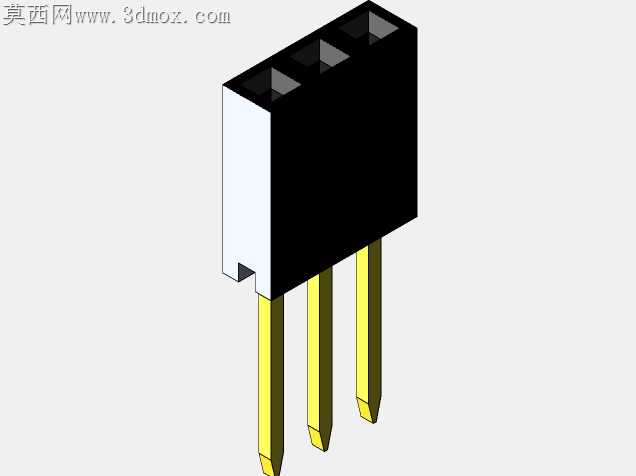

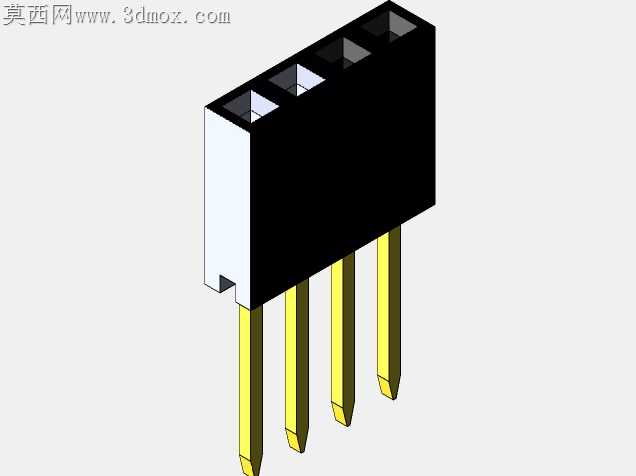

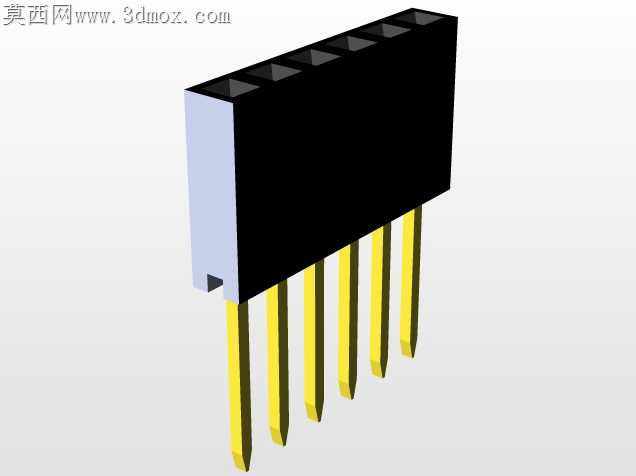

电子接插件批量波峰焊场景里,塑壳与插针的同轴度偏差、插针过孔吃锡量不均,是长期困扰产线的隐性不良来源。这款单排排母的塑壳插孔内壁做了0.02mm的微倒角处理,插针压入时不会刮落塑壳内壁的PA66玻纤碎屑,避免碎屑残留在插孔底部造成公头插装接触不良。插针的直插段采用了三段式变径设计,靠近塑壳底部的位置做了0.03mm的止退凸台,压入塑壳后凸台卡入塑壳预设的卡槽内,过波峰焊时高温下塑壳轻微软化也不会出现插针上浮、高低针的问题。插针伸出塑壳的焊接端做了15度的收尖处理,插装PCB时能快速对准过孔,不会因为插针端部的毛刺刮蹭孔壁造成铜箔脱落,收尖段的长度控制在1.2mm,刚好匹配常规1.6mm厚度PCB的过孔吃锡需求,焊锡爬升时能顺着收锥面均匀覆盖插针与孔壁的间隙,不会出现虚焊、锡尖外溢的问题。塑壳的顶部插孔边缘做了0.1mm的导向斜口,公排针插入时哪怕有0.1mm的位置偏差,也能顺着斜口滑入插孔,不会出现插针顶弯、塑壳开裂的情况。塑壳侧壁的厚度均匀控制在0.8mm,既保证了压入插针时的结构强度,不会因为侧壁太薄出现撑裂,也不会因为壁厚过大造成相邻插孔之间的绝缘距离不足,10个插孔的中心距严格控制在2.54mm,累计公差不超过0.05mm,多排拼插时也不会出现孔位错位。插针的接触段采用了鼓形弹性接触设计,插孔内部的接触弹片预压量设置在0.15mm,公针插入后接触电阻能稳定在20毫欧以内,反复插拔500次后接触压力衰减不超过10%,能满足消费类电子、工控板卡的常规连接需求。塑壳底部还做了0.2mm高的凸台,贴装到PCB表面时能和板面留出均匀的缝隙,波峰焊时助焊剂挥发的气体能顺着缝隙排出,不会在塑壳底部形成助焊剂残留堆积,也避免了焊接时塑壳底部局部受热不均造成的翘曲变形。插针的表面镀层采用了镍底镀金的工艺,底层镍层厚度1um,金层厚度0.05um,既保证了接触区域的抗氧化能力,也控制了物料成本,焊接端的镀层做了局部处理,焊锡浸润速度能控制在2秒以内,不会出现镀层拒焊的问题。
