四位七段数码管显示模块结构设计

　　在嵌入式开发、小型工控面板、教学实验装置的数显单元设计中，七段数码管模块是应用频次极高的基础显示组件，本次建模的四位一体七段显示模块，完整还原了量产通用款模块的全部结构细节，可直接用于PCB布局适配、面板安装结构校核、开发套件整机组装的干涉验证工作。

　　从实际应用场景来看，这类模块常被集成在小型温控器面板、简易计数器、单片机教学实验板、小型设备运行参数显示单元中，承担数字量输出的可视化功能，相比点阵屏、液晶显示模块，七段数码管的亮度更高、驱动逻辑简单、抗干扰能力更强，在工业现场的低照度、强电磁干扰环境下仍能保持清晰的显示效果，不需要复杂的背光驱动电路，适配绝大多数低成本数显需求的设备场景。

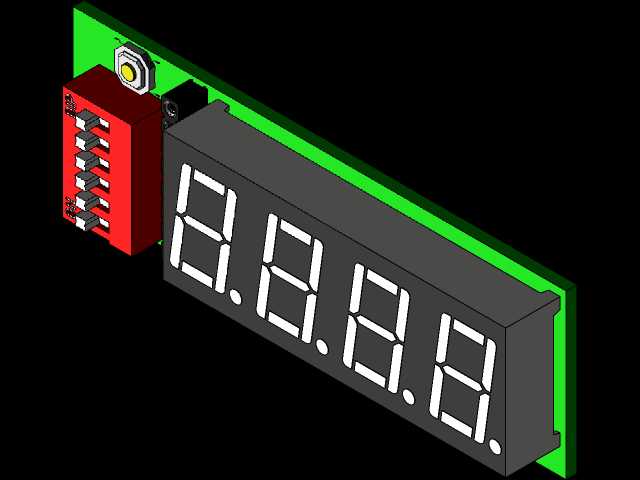

　　模块整体采用直插式安装结构，主体显示部分为黑色阻燃PP塑封外壳，内部封装四位共阴/共阳七段发光芯片，每段发光区的笔画宽度、段间距完全匹配量产通用规格，塑壳边缘做了0.2mm的倒角处理，避免安装时刮擦面板开孔边缘，外壳底部设置有定位凸台，与PCB板上的定位孔配合时可实现0.1mm以内的装配定位精度，防止波峰焊过程中模块出现偏移歪斜的问题。模块侧边配套的拨码开关为红色DIP封装结构，开关拨柄的行程、档位阻尼感都在建模中做了结构还原，拨码开关与数码管主体的排布间距预留了2.5mm的操作空间，方便调试人员用指尖或镊子直接拨动拨码完成地址设置，不会被数码管外壳遮挡操作空间。模块顶部的固定螺母为M2规格铜质嵌件，嵌件与塑壳的结合深度为1.8mm，可承受0.5N·m的锁紧扭矩，满足模块与PCB板之间的机械固定强度要求，不会因为反复拆装出现螺母滑牙、塑壳开裂的问题。

　　设计过程中优先考虑了安装边界的适配性，模块整体的长宽高尺寸严格遵循通用四位七段管的行业通用规格，PCB安装孔位间距为标准的900mil，可直接兼容市面上绝大多数开源开发板、工控数显板的预留焊盘位置，不需要额外修改PCB布局。显示面的突出高度控制在8mm以内，当模块嵌入设备面板安装时，面板与数码管显示面的间隙可控制在0.3mm以内，既不会因为间隙过大出现漏光问题，也不会因为突出量过大导致面板装配时挤压数码管外壳造成内部芯片损坏。模块背部的引脚长度预留了3.5mm的焊接余量，引脚间距为标准2.54mm排针间距，既可以直接焊接在PCB板上，也可以搭配对应规格的排座实现插拔式安装，方便后期维护更换。

　　从结构细节来看，数码管每一位的小数点位置都做了独立的结构分区，对应内部独立的发光晶片，建模时还原了小数点与主笔画段之间的遮光隔层，避免点亮时出现相邻段串光的问题，显示面的透明面罩采用磨砂PC材质，表面做了雾化处理，可有效减少环境光在显示面的反光，提升不同角度下的显示可读性。拨码开关的每个档位都设置了独立的定位卡槽，拨动时的档位清晰，不会出现档位跳变、接触不良的结构问题，开关底部的引脚与数码管引脚处于同一焊接平面，可一次性完成波峰焊工序，不需要额外补焊。模块侧边的绿色PCB基板部分，建模时还原了板材的厚度、焊盘位置、丝印层的边界，结构校核时可直接验证模块与周边电容、电阻、排针等元器件的安全间距，避免组装时出现元器件干涉、焊接短路的问题。

　　在实际选型适配过程中，这类模块的结构通用性极强，不需要开模定制即可直接适配绝大多数小型数显设备的安装需求，建模时还原的所有安装尺寸、结构间隙都与量产实物保持一致，结构工程师在做面板设计、PCB布局时可直接调用该模型完成干涉检查、装配模拟，不需要反复测量实物尺寸，可大幅缩短前期开发的结构验证周期。同时模型中还原的拨码开关、固定螺母等附属结构，也可帮助开发人员提前预判调试操作空间、固定锁紧的操作路径，避免后期样机制作时出现操作空间不足、工具无法抵达锁紧位置的问题。
