船用板载高频ATX变压器结构设计

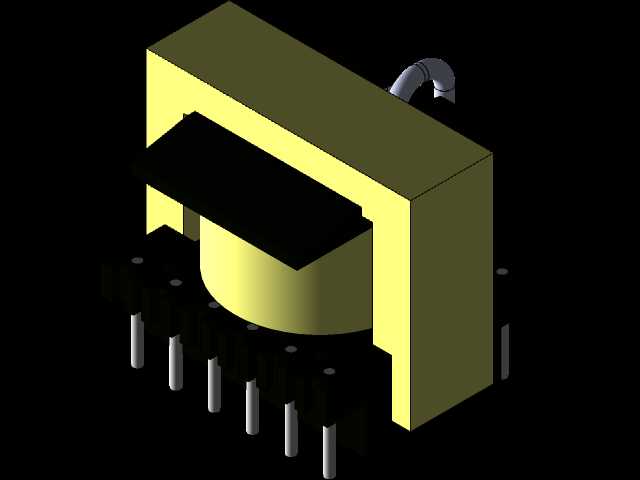

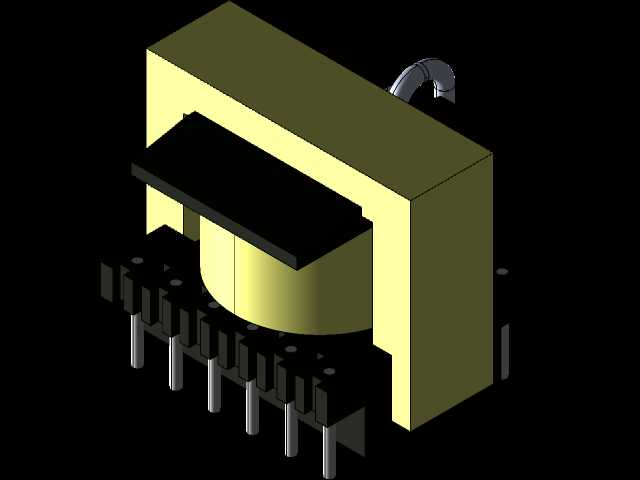

　　这款板载高频变压器主要面向船舶电子设备的ATX供电单元设计，适配船舱内紧凑安装空间的供电转换需求，在船舶航行的复杂工况下，为舱内控制板卡、信号处理模块提供稳定的电压转换输出。不同于民用消费级板载变压器，船用场景下的器件需要兼顾抗振动、耐潮雾的安装特性，因此在结构设计阶段就将引脚的排布强度、磁芯与骨架的配合公差做了针对性优化。从安装边界来看，器件本体在PCB板面的占用空间控制在2英寸见方范围内，垂直板面的安装高度为0.9英寸，不会挤占板卡上方的布线与周边器件布局空间，直插式引脚的间距遵循标准PCB焊盘网格设计，波峰焊工序中可直接适配通用治具，无需额外定制载具。磁芯部分采用EI型组合结构，侧边的出线弯管结构用于约束初级绕组的引出线，

　　避免船舶航行过程中持续振动导致绕组引线与周边金属件摩擦破损，骨架的挡墙结构将初次级绕组做物理隔离，满足安规设计中的爬电距离要求。引脚采用镀锡铜质直插结构，插入PCB后露出板面的长度控制在标准焊接公差范围内，既保证焊锡浸润的可靠性，也不会出现引脚过长触碰壳体的风险。磁芯与骨架的配合面做了限位凸台设计，组装时无需额外定位治具即可快速对齐，点胶固定后磁芯不会因长期振动出现错位偏移，避免磁隙变化导致的电感量漂移。绕组的绕制空间在骨架上做了分区设计，初级绕组绕制在靠近磁芯中柱的内层，次级绕组分层绕制在外层，层间预留绝缘胶带的缠绕空间，既控制了绕组的分布电容，也保证了高低压绕组之间的绝缘强度。在实际选型应用中，

　　这款变压器可直接适配标准ATX电源拓扑的反激变换电路，在船舶舱内的温湿度变化范围内，磁芯的损耗参数保持稳定，不会因环境温度波动导致输出电压纹波超标。外壳的包覆结构采用阻燃材质，包裹磁芯与绕组的外露部分，既可以阻挡舱内的凝露直接接触绕组，也能避免组装过程中硬物磕碰损坏绕组绝缘层。安装时仅需将引脚对准PCB对应焊盘插入，过波峰焊后即可完成固定，无需额外的螺丝或卡扣辅助固定，大幅提升板卡组装的工序效率。针对船用设备的电磁兼容要求，变压器的磁芯闭合磁路设计可有效降低漏磁，避免对板卡上的敏感信号电路造成电磁干扰，绕组的引出线通过弯管结构做就近接地处理，进一步抑制共模干扰的传导。在结构建模过程中，

　　所有配合面的公差都按照工业级板载器件的装配要求设定，磁芯与骨架的间隙控制在0.05mm以内，引脚的位置度公差满足自动插件设备的精度要求，导出的三维模型可直接用于PCB的结构干涉检查，提前预判器件与周边壳体、散热片的安装冲突，减少打样阶段的结构修改次数。
