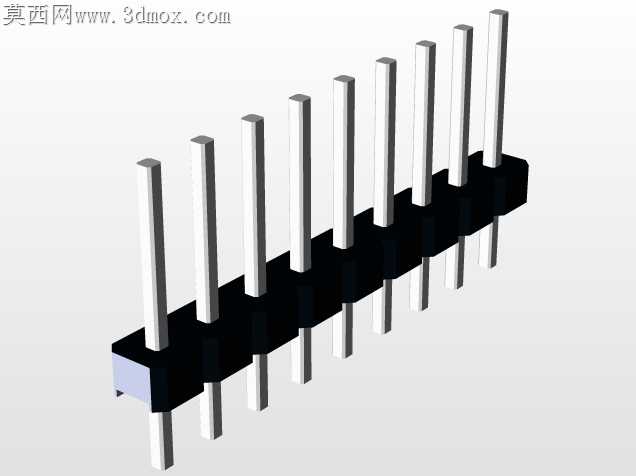

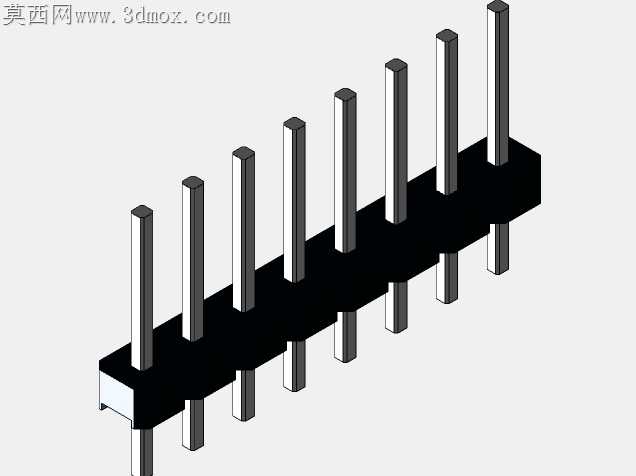

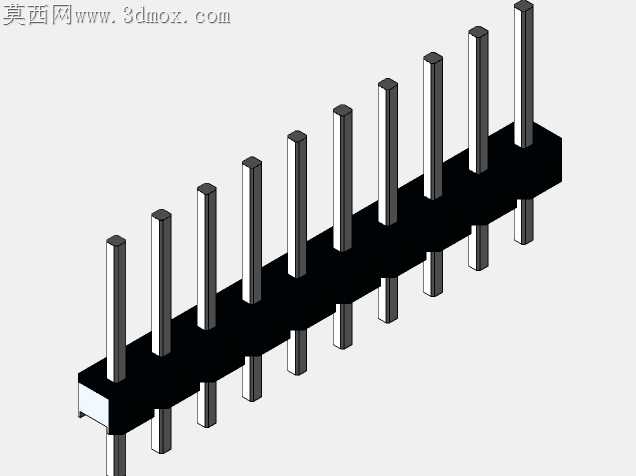

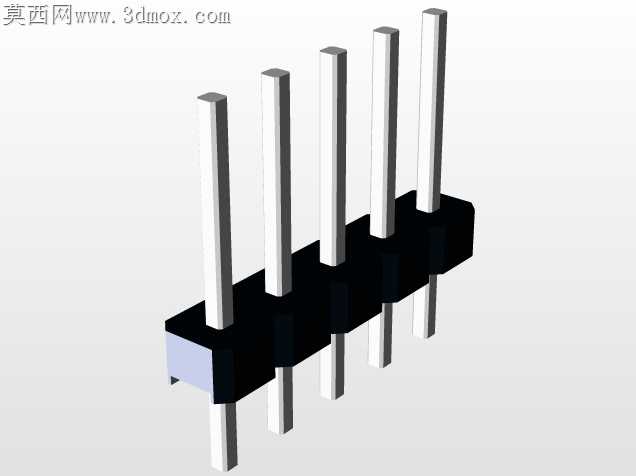

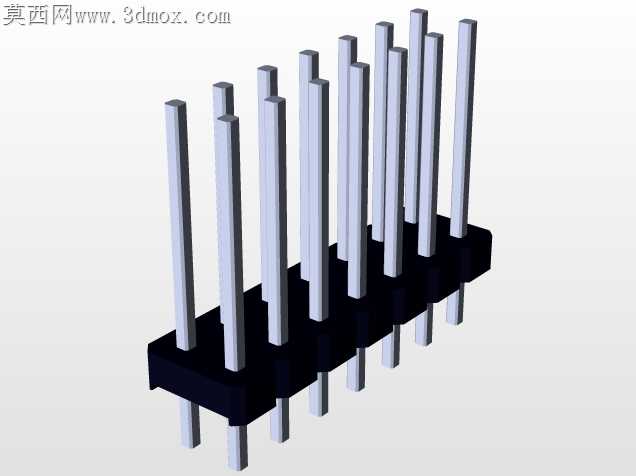

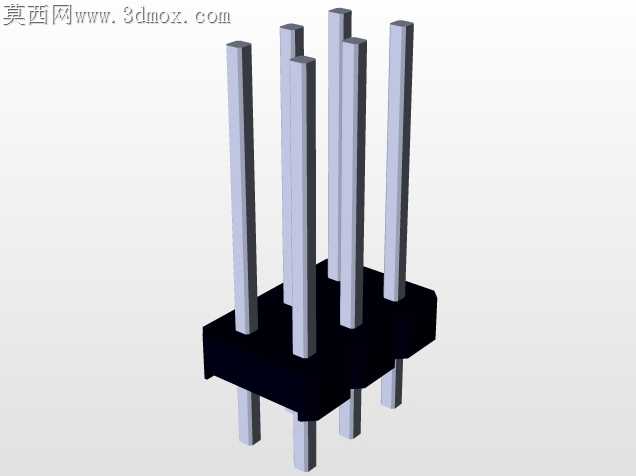

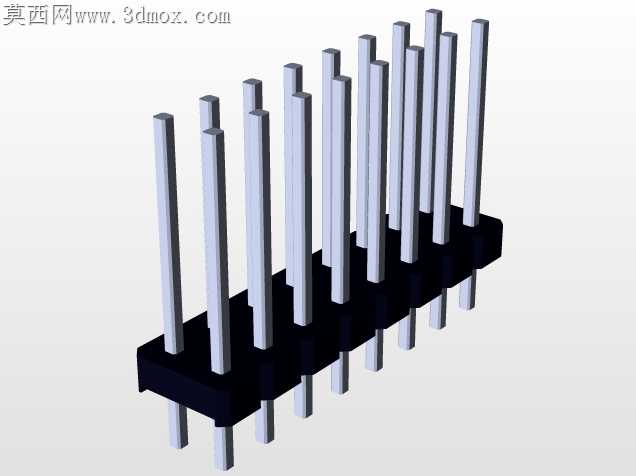

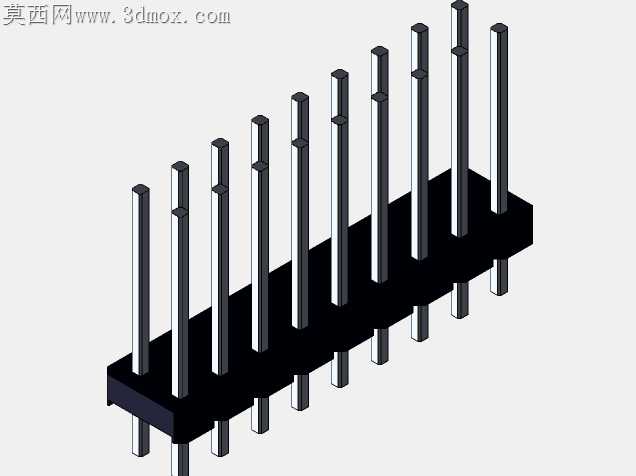

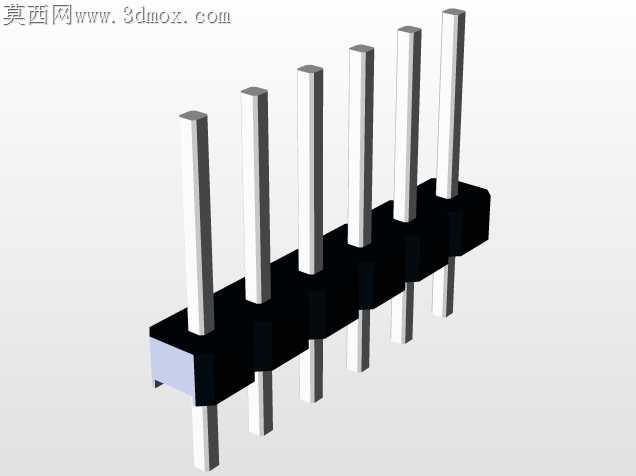

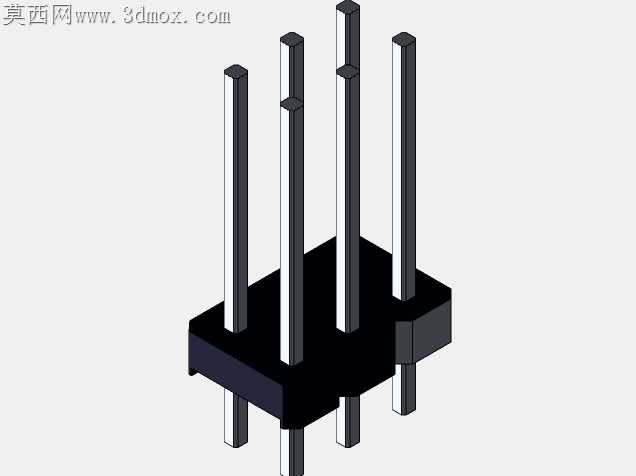

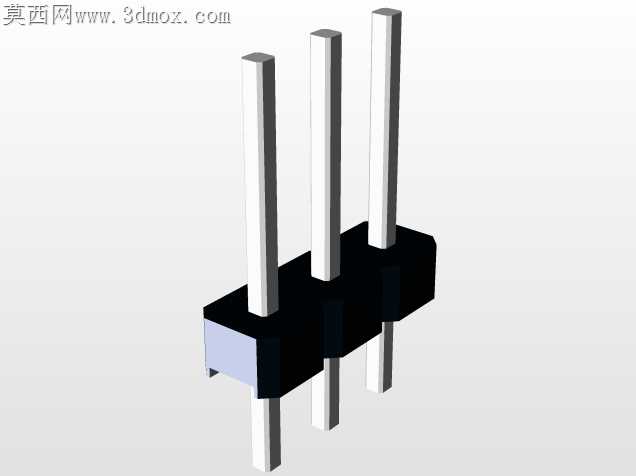

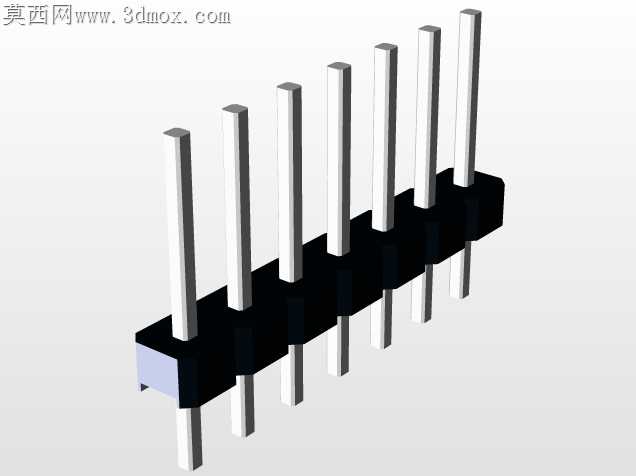

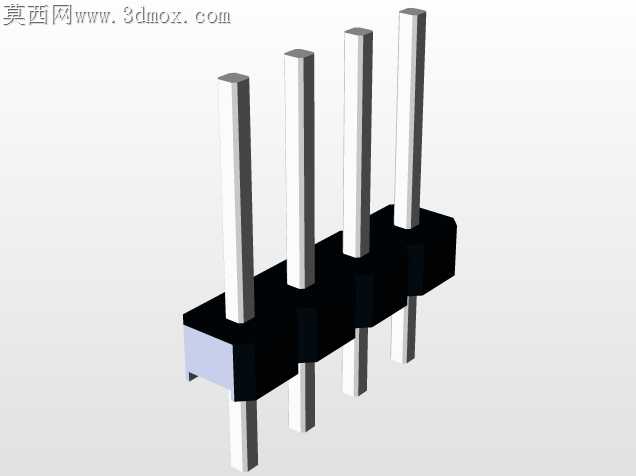

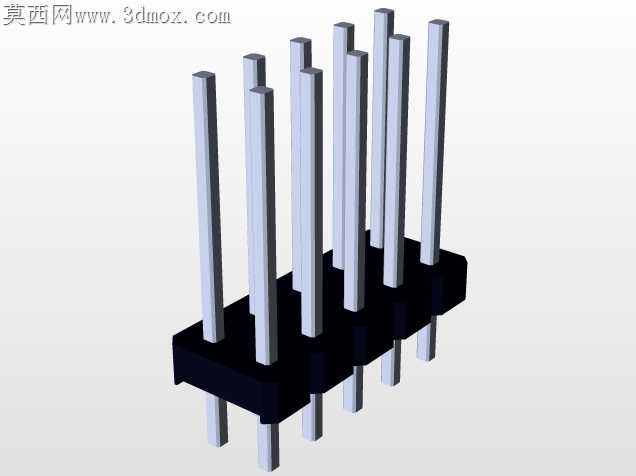

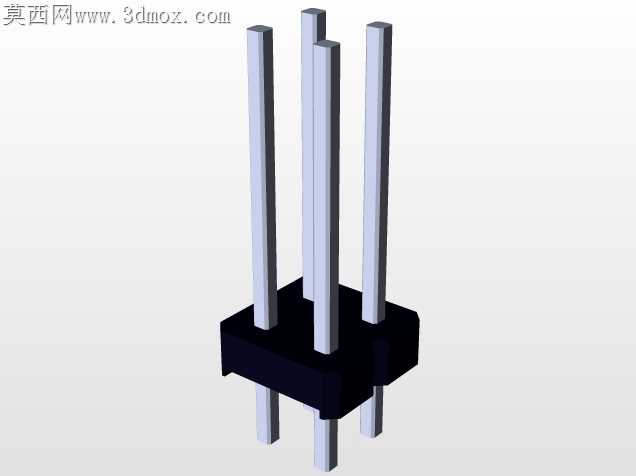

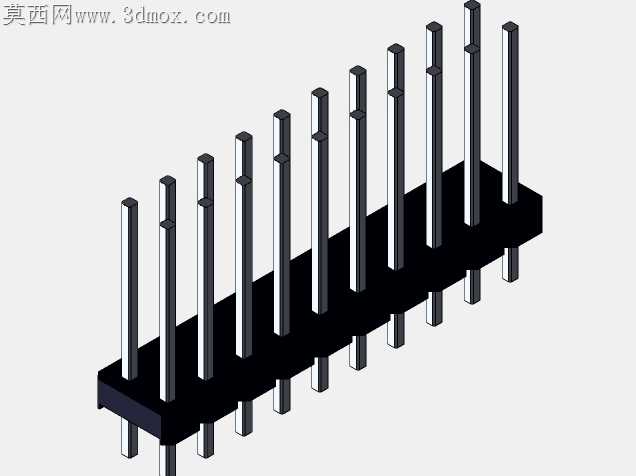

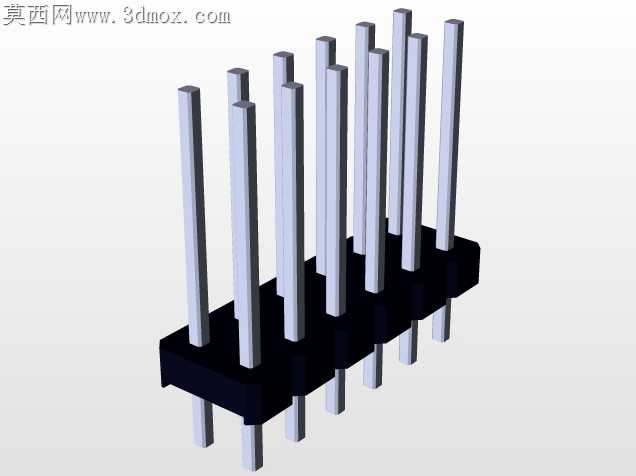

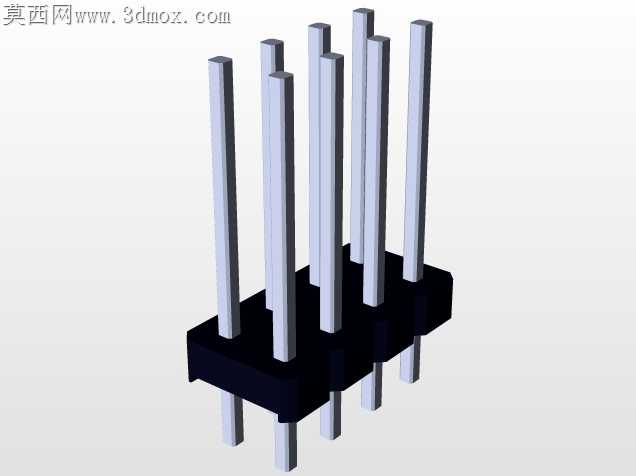

单排直插式排针公头连接器结构设计

直插排针在波峰焊工序里常出现插脚歪斜、塑座受热翘曲的问题，根源在于塑座与插脚的配合间隙、插脚排布的受力均匀度没有匹配实际加工工况。这款排针的塑座采用等距分隔的插脚固定槽，每根插脚穿过塑座的位置都做了0.02mm的过盈配合段，插脚压入塑座后不会在槽内出现径向窜动，过炉时高温下塑座微量膨胀也不会让插脚松脱偏移。插脚伸出塑座上下两端的长度做了差异化设计，焊接端的长度刚好适配常规PCB板的通孔深度，插合端的长度匹配母座的接触弹片行程，不会出现插合不到位或者插脚顶坏母座内部结构的问题。塑座的边缘做了微小的倒角处理，自动插件机的吸嘴抓取时不会因为直角棱边出现吸附漏气的情况，插脚的端面做了钝化处理，压入塑座时不会刮伤槽壁产生塑料碎屑，避免碎屑残留在插脚表面影响焊接导通效果。相邻插脚之间的塑座隔筋厚度控制在0.8mm，既保证了相邻插脚之间的绝缘距离，又不会让塑座整体宽度过大占用PCB板过多布线空间，插脚的材质选用黄铜镀锡，表面镀层厚度均匀，焊接时锡液的浸润性更好，不会出现虚焊、假焊的情况。塑座选用耐高温的PBT材质，过炉时的形变率控制在0.1%以内，冷却后能快速恢复原有尺寸精度，不会出现插脚间距偏移导致的无法插合问题。每根插脚的同轴度公差控制在0.01mm以内，整排插脚的直线度误差不超过0.03mm，自动插件时可以顺畅穿过PCB板的通孔，不会出现卡孔、插脚弯折的情况。塑座底部的定位凸点刚好卡入PCB板的定位孔内，过炉时排针不会在PCB板上移位，焊接后插脚的垂直度更有保障。插脚与塑座的结合力做了专项测试，单根插脚的拉脱力不低于15N，日常插拔使用时不会出现插脚被拔出塑座的情况，相邻插脚之间的绝缘电阻满足常规低压电路的使用要求，不会出现相邻引脚短路的隐患。
