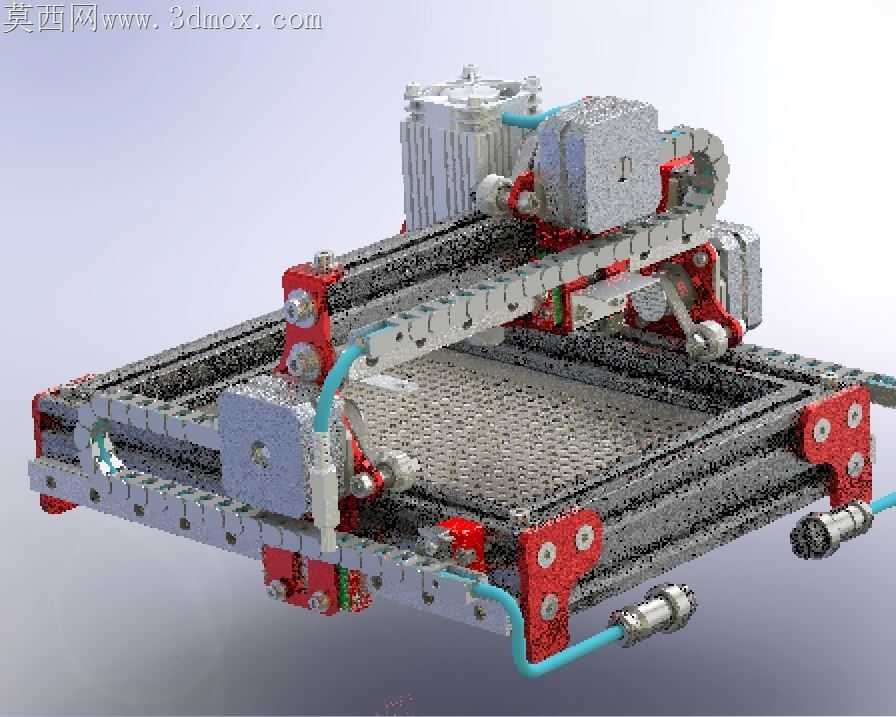

铝型材框架直线导轨式激光雕刻设备结构

桌面级小型激光加工设备最容易被忽略的加工适配问题，集中在导轨安装基准的平面度偏差上，很多DIY类结构直接把导轨锁在未经铣削的铝型材槽面，型材挤出自带的0.1-0.3mm面轮廓度误差，会直接传导到激光头的运动轨迹上，切薄亚克力时出现边缘锯齿、雕纸质材料时深浅不一的问题。这套结构在X、Y轴导轨的安装位都做了嵌入式基准条设计，没有依赖铝型材本身的挤压面做定位，而是用单独铣削的冷拉钢条嵌在型材槽内作为导轨安装基面，把单根导轨的直线度公差控制在0.05mm以内，两根平行导轨的平行度偏差靠基准条的预装定位销锁死，不用靠人工打表反复调整，装配时直接锁附就能达到精度要求。

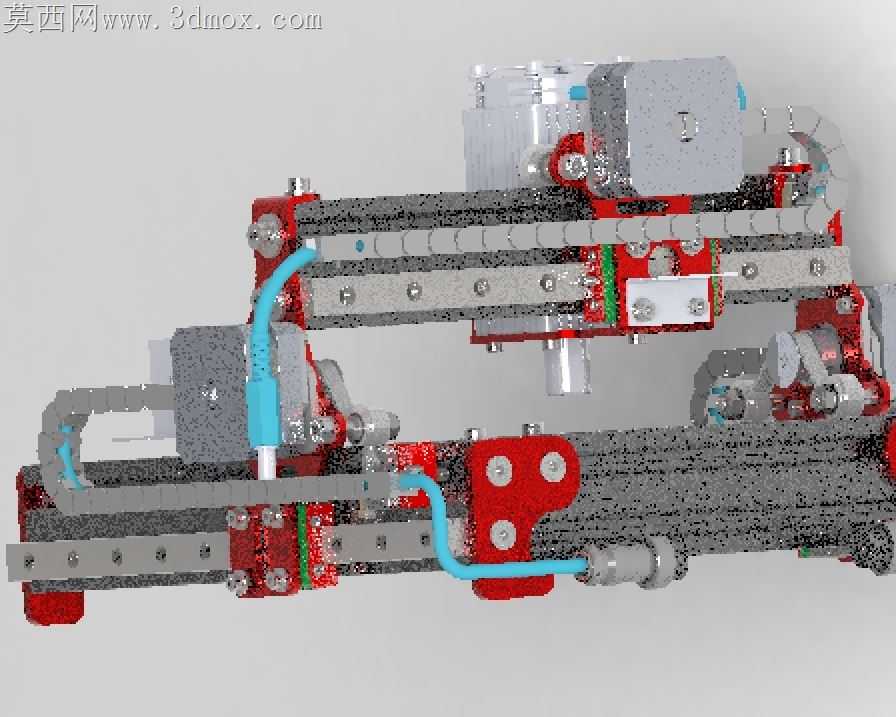

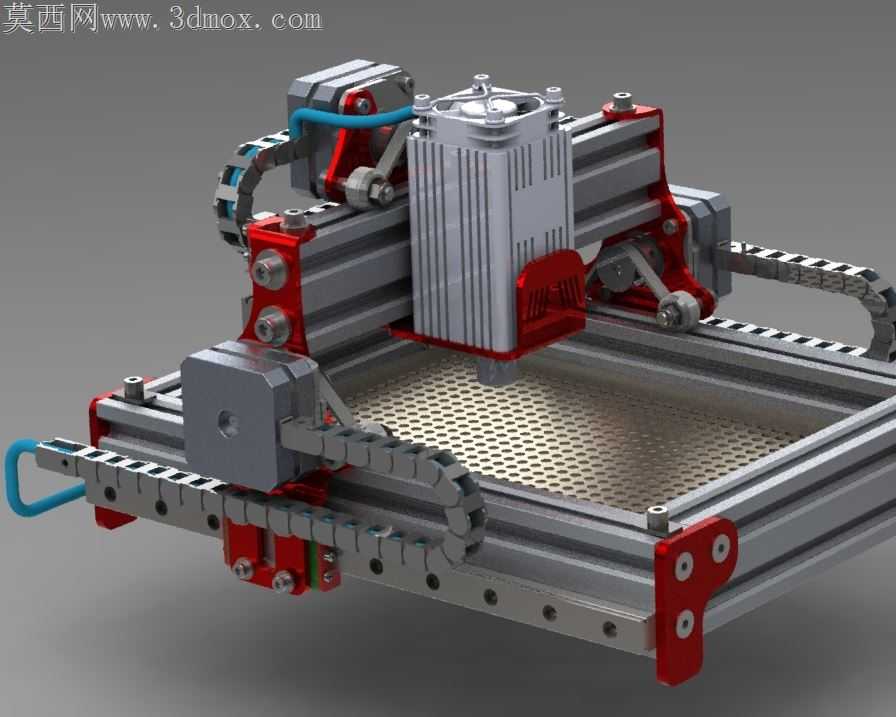

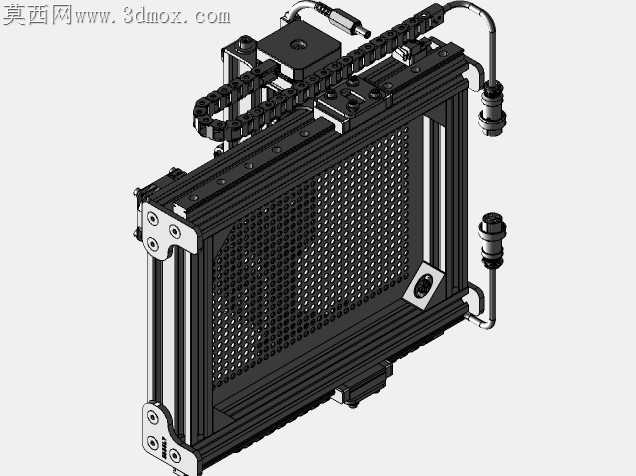

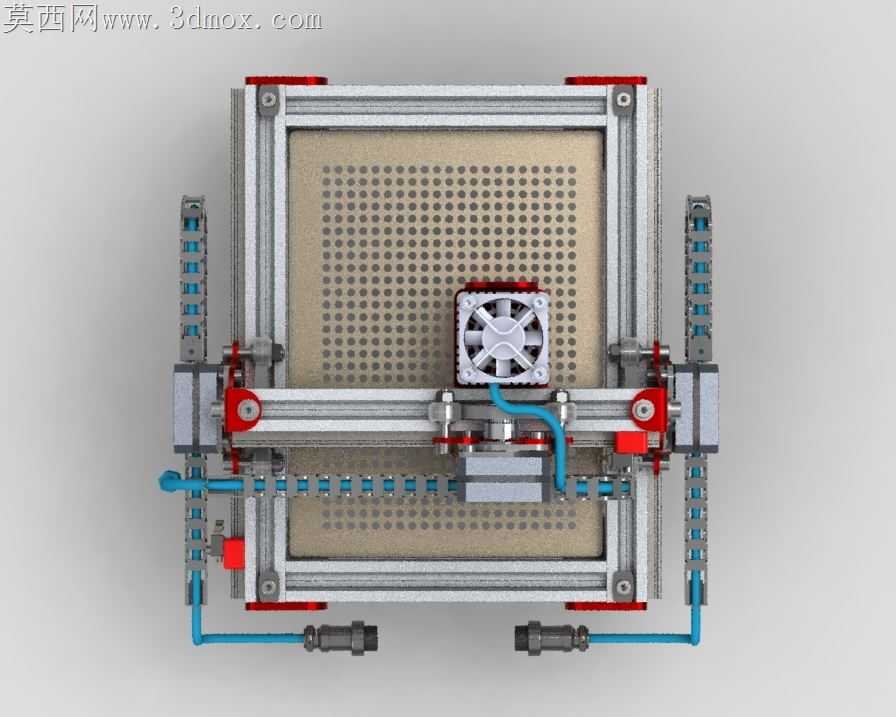

激光头的散热模块直接固定在运动滑台上，没有采用悬空走线的方式，而是用拖链把冷却气管、激光控制线全部约束在拖链槽内，拖链的弯曲半径特意选了比常规大30%的规格，避免高速往复运动时管线出现折痕、拉扯导致的信号中断或气路漏气。工作台面用的是多孔蜂窝铝板，没有用整块密度板做承载，一方面蜂窝结构的通孔能及时排走激光加工产生的烟气，避免烟尘在工件下方堆积熏黑加工面，另一方面铝板的平整度比木质台面稳定，不会因为环境湿度变化出现翘曲，导致不同加工区域的焦距出现偏差。

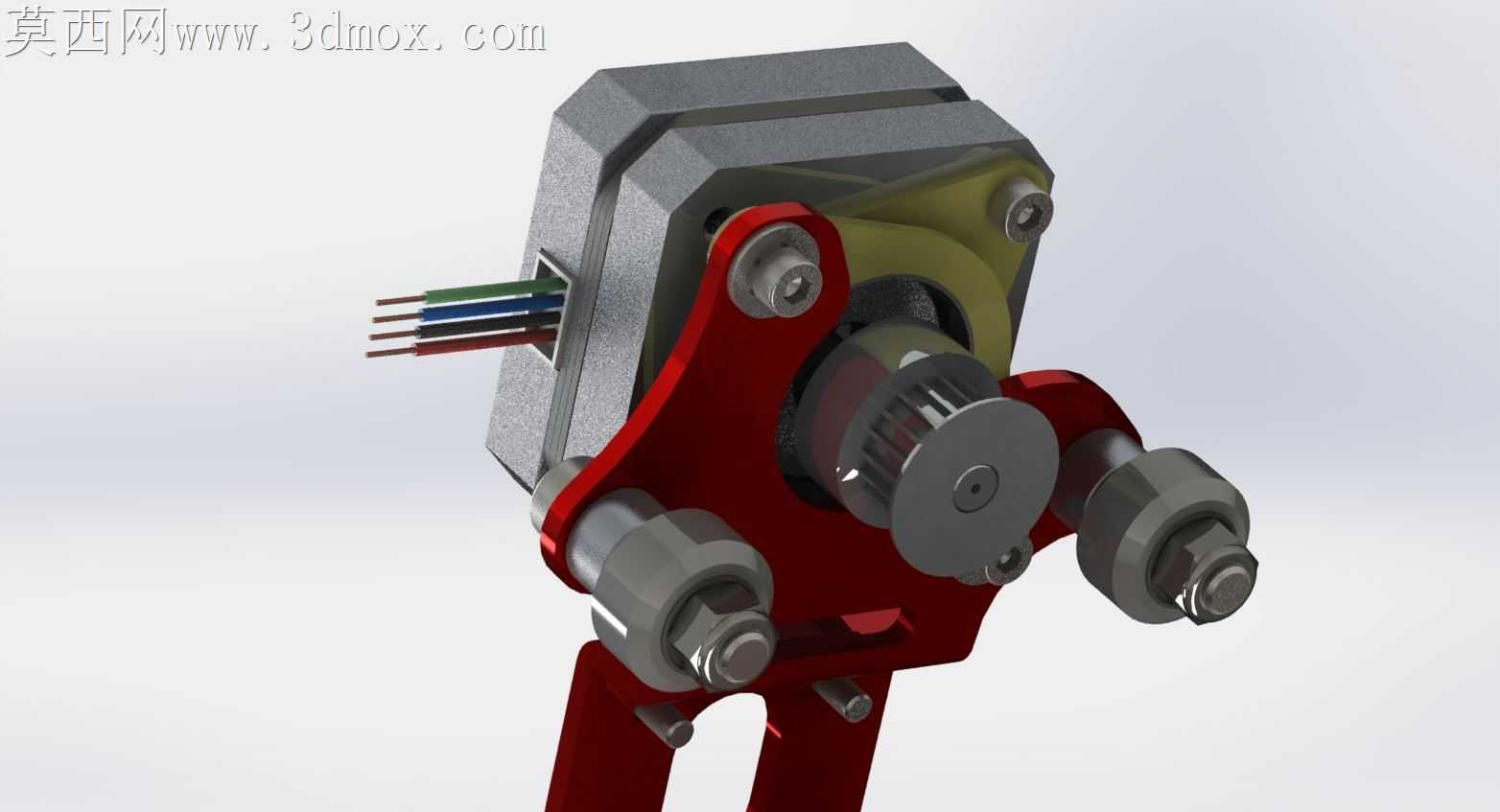

传动侧的同步带张紧结构没有做在导轨端部，而是把张紧调节块集成在滑台连接座上，调节时不用拆端部的限位挡块，直接拧动侧面的紧定螺钉就能调整皮带张紧力，避免张紧力过大导致的导轨侧向负载超标，也能防止张紧力不足出现的运动丢步。端部的限位触发块用的是软质橡胶缓冲加微动开关的双重结构，就算程序出错出现超程运动，橡胶块能先吸收大部分冲击，不会直接撞坏滑台上的激光镜头，微动开关的触发位置留了2mm的缓冲行程，不会因为硬碰撞导致开关本体损坏。

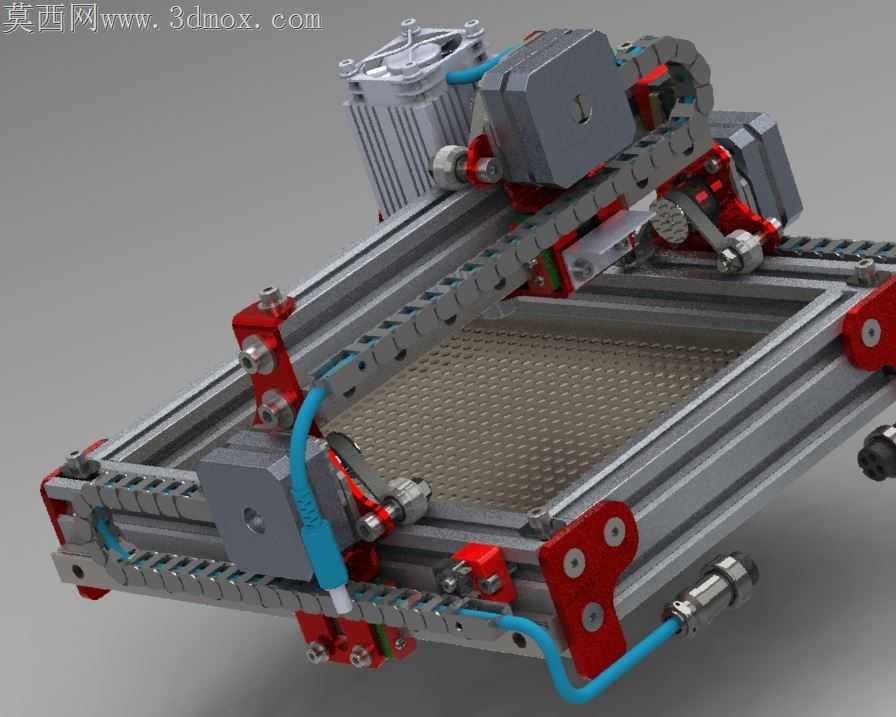

走管的蓝色气管特意沿着型材外侧的槽位排布，用管卡固定在型材槽内，没有悬空挂在设备外侧，既避免加工时掉落的工件边角刮破气管，也能让整体设备的外管走线更规整，不会因为管线杂乱影响日常的台面清理。滑台上的激光头安装座做了腰型孔调节位，焦距调整时不用拆整个激光头，只需要松掉锁紧螺丝上下滑动到对应焦距位置再锁死就行，适配不同厚度的加工材料时，调节效率比螺纹旋调的结构高很多，也不会出现螺纹磨损后焦距锁不紧的问题。
