自动化焊接机器人工作站产线设计

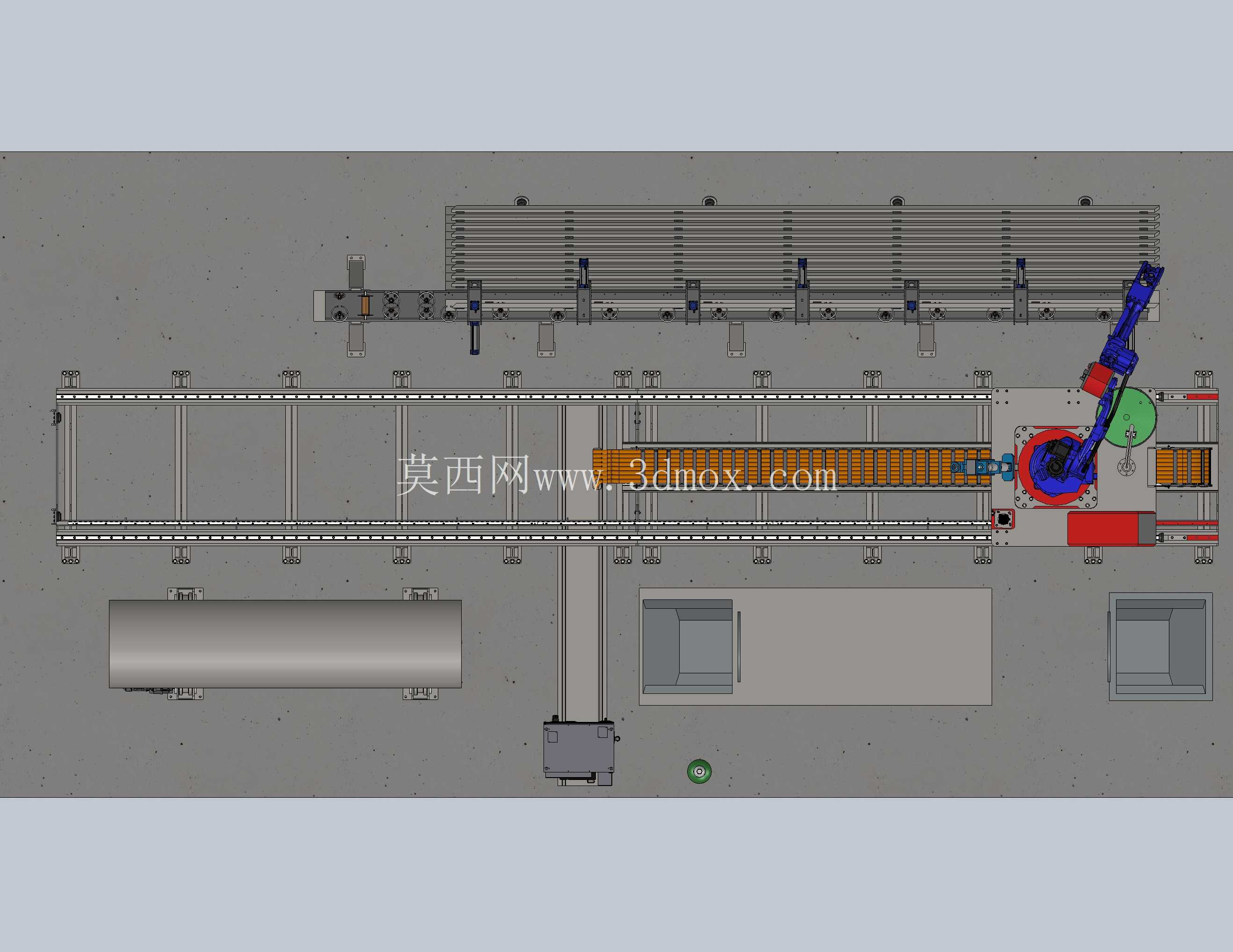

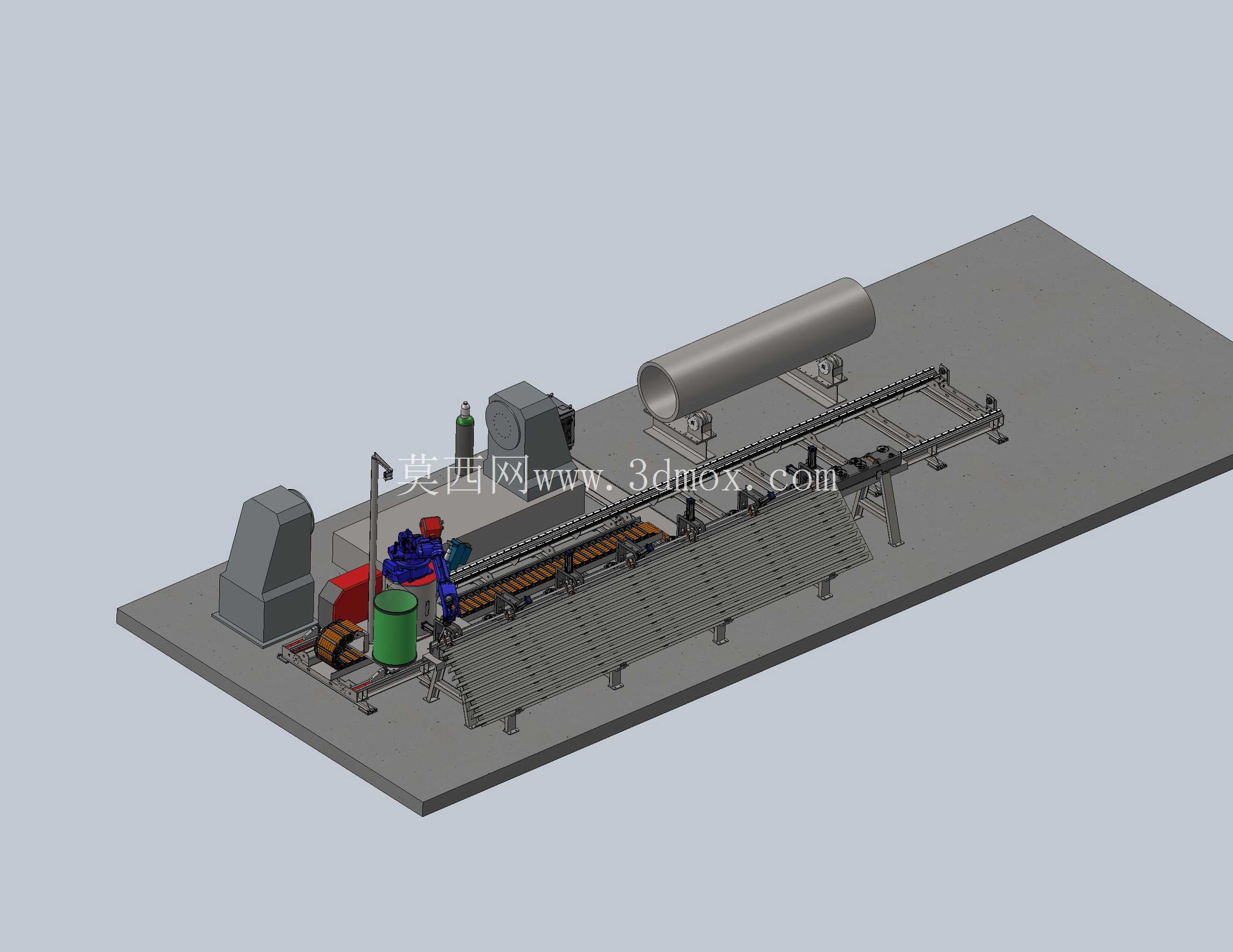

　　这套焊接工作站的设计初衷，是解决中小批量结构件焊接工序里人工操作一致性差、重复定位精度不足、高危工位人员职业伤害的痛点，适配长条形金属构件的连续焊接作业场景，常见于五金型材加工、钢结构件预制、通用机械零部件生产的车间工位。整套设备的布局采用单侧机器人作业配合长距离输送辊道的形式，辊道作为工件的输送载体，沿车间纵向排布，预留的安装边界需要考虑辊道两端的上下料操作空间，以及机器人侧的维护检修通道，整体占地长度可根据产线节拍需求调整辊道段数，单段辊道的支撑脚采用可调式结构，适配车间地面不平整的安装工况，安装时需要保证辊道上平面的水平度误差控制在每米0.5mm以内，避免工件输送过程中出现卡滞、偏移。

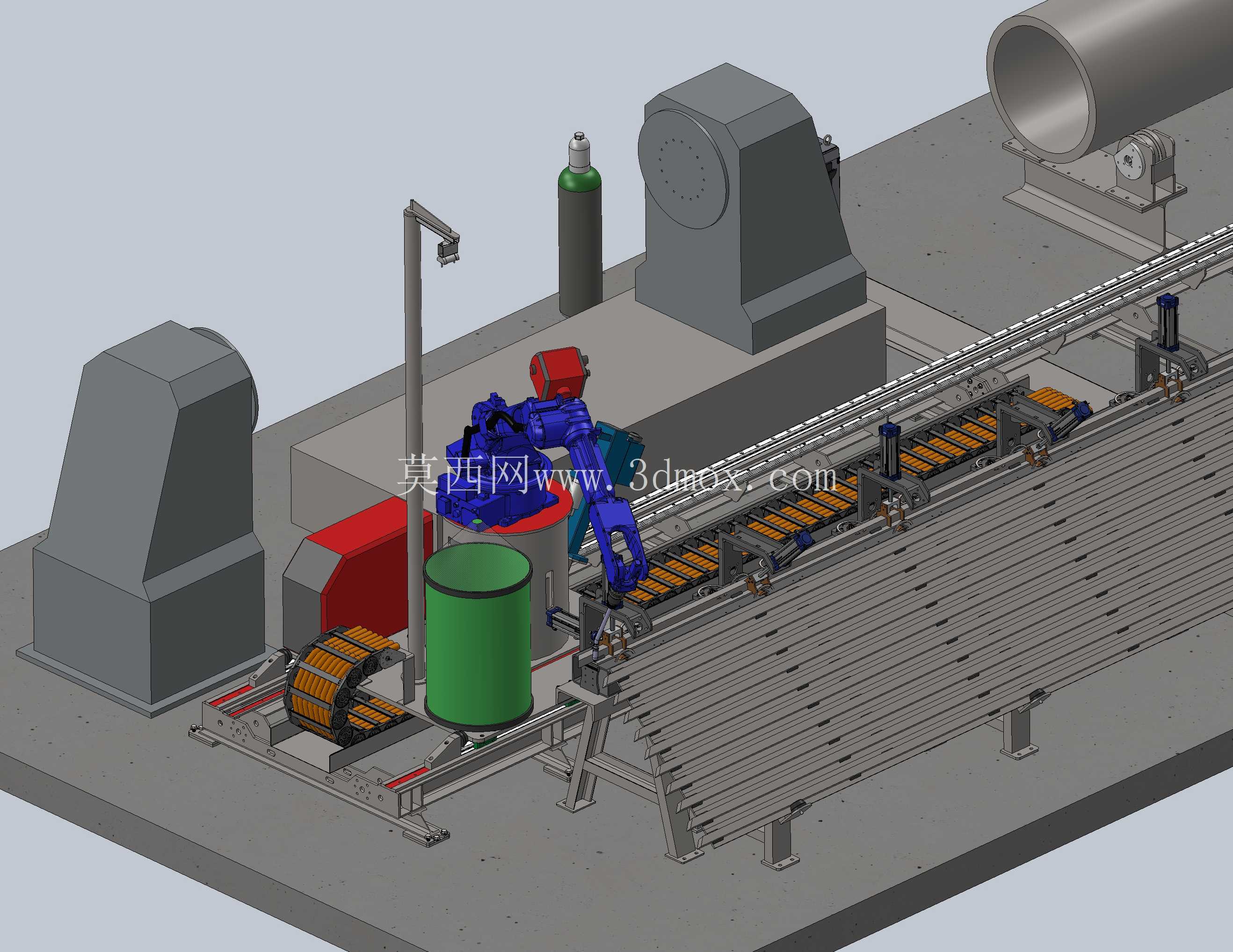

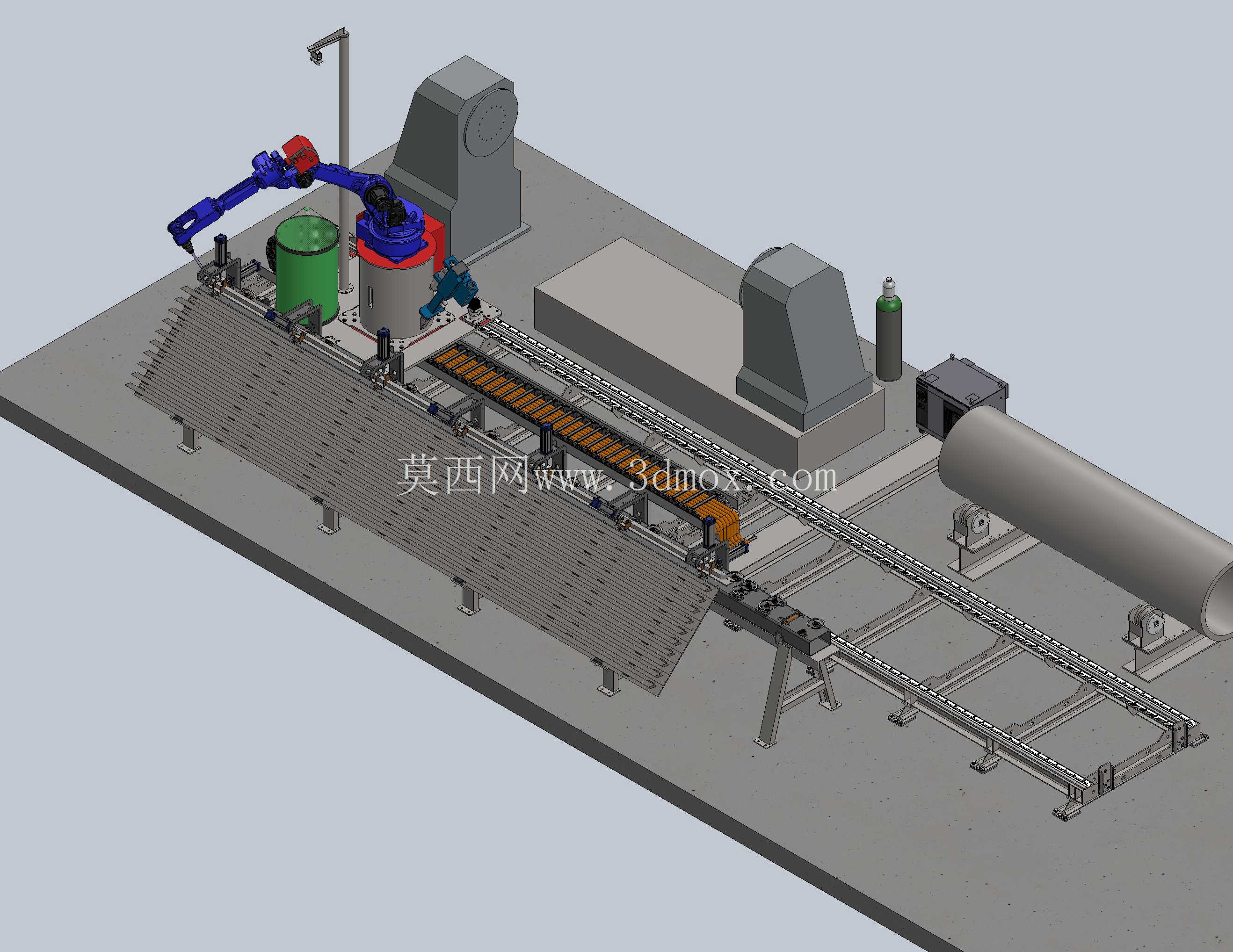

　　机器人本体安装在辊道侧方的固定基座上，基座与地面采用膨胀螺栓刚性连接，基座高度经过测算，保证机器人末端焊枪的作业范围可以完全覆盖辊道上的工件焊接区域，不会出现作业死点；机器人周边配套的焊枪清理装置、焊丝送丝机构、保护气供气单元都集成在基座周边的安装位上，减少管线的弯折半径，避免焊接作业过程中管线干涉工件或机器人运动轨迹。辊道上方设置的工件定位夹具采用模块化设计，可根据不同规格的工件快速更换定位块，夹具的夹紧单元采用气动驱动，夹紧力可根据工件壁厚调整，避免薄壁工件装夹变形，同时夹具上设置的到位检测传感器可以给机器人发送工件就位信号，触发自动焊接程序，无需人工反复确认工件位置。

　　整套工作站的安全防护设计上，在机器人作业区域的外围预留了安全光栅的安装位，可根据车间实际需求加装防护围栏，避免人员误闯入作业区域引发安全事故；操作工位设置在辊道的上料端，操作人员只需要完成工件上料、定位夹紧的操作，后续的输送、焊接、下料工序都可以自动完成，大幅降低人工操作的劳动强度。设计过程中对机器人的运动轨迹做了仿真验证，确保焊枪在沿工件焊缝移动时，不会与辊道、夹具、周边配套设备发生碰撞，同时对焊接过程中的焊渣飞溅防护做了考量，在辊道的易被焊渣溅落的位置设置了可更换的防护板，减少焊渣对辊道表面的烧蚀损伤，延长设备的维护周期。配套的烟尘收集接口预留了标准管径，可直接对接车间的集中除尘系统，减少焊接烟尘在车间内的扩散，改善作业环境。

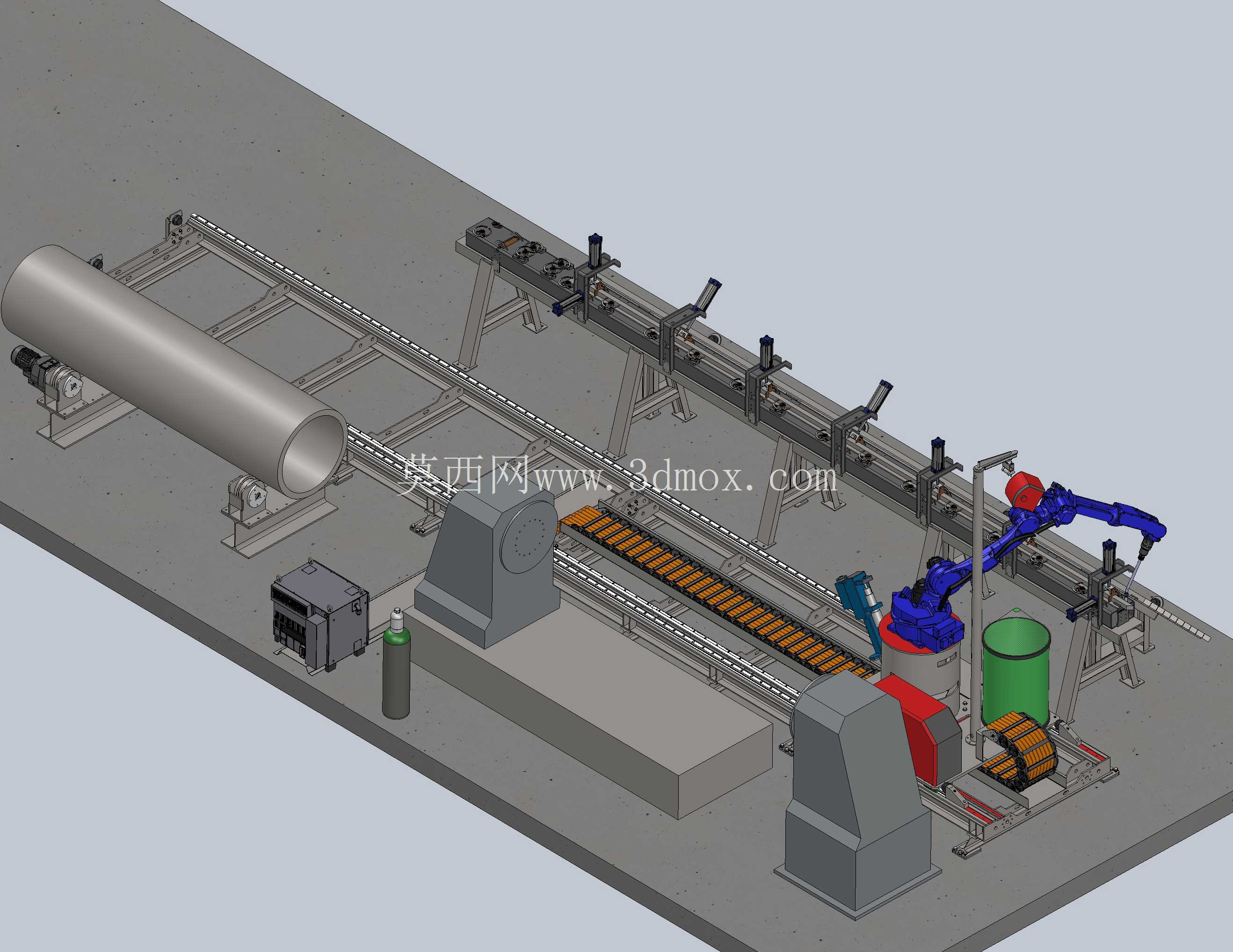

　　输送辊道的驱动单元采用减速电机配合链传动的形式，输送速度可根据焊接节拍调整，辊道上设置的多个挡停机构可以将工件精准停在预设的焊接位置，重复定位精度满足连续焊接的工艺要求，针对不同长度的工件，可通过调整挡停机构的位置适配不同的焊接工位需求。整套设备的管线排布采用拖链内置的形式，所有动力线、信号线、气管、焊接电缆都沿设备机架内侧布置，避免外露管线被工件剐蹭或被焊渣烫损，同时方便后期维护时的线路排查。
