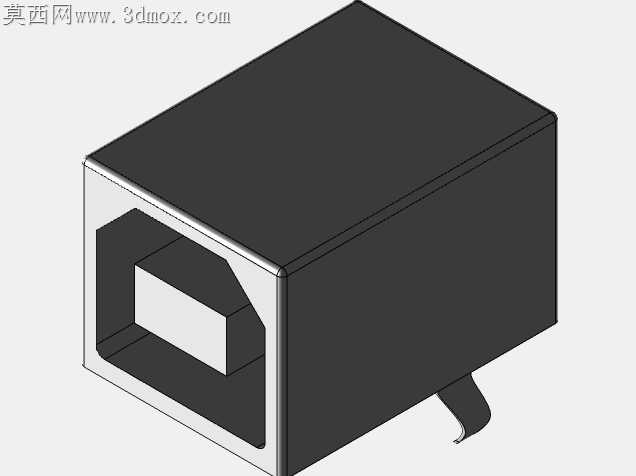

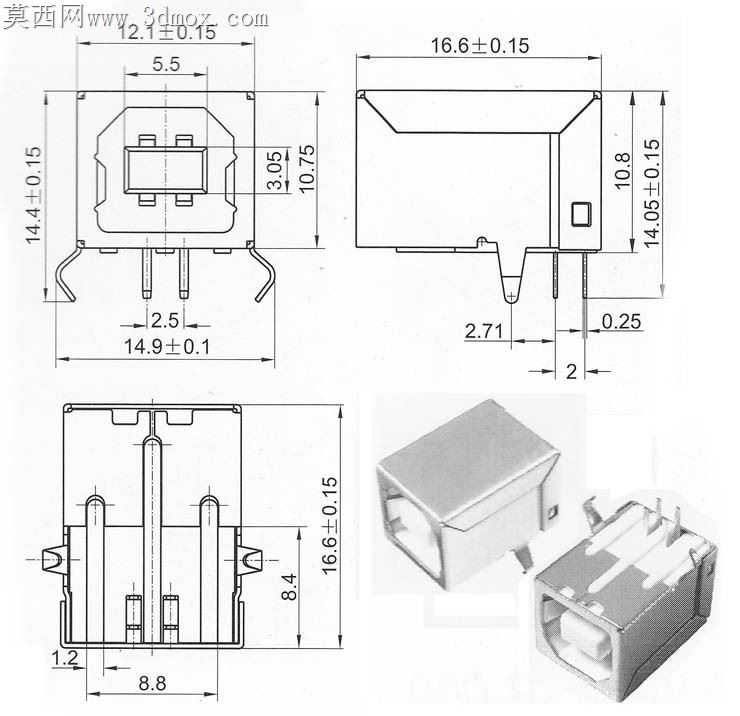

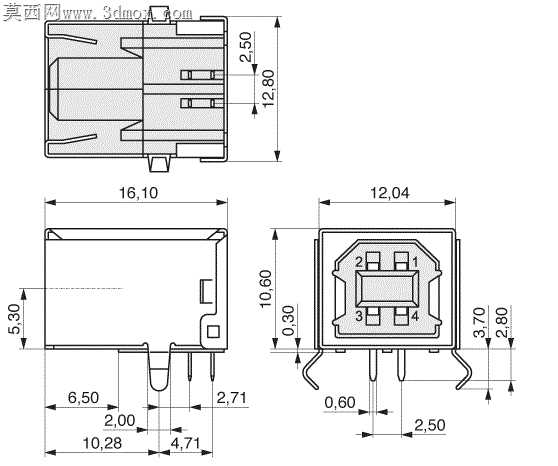

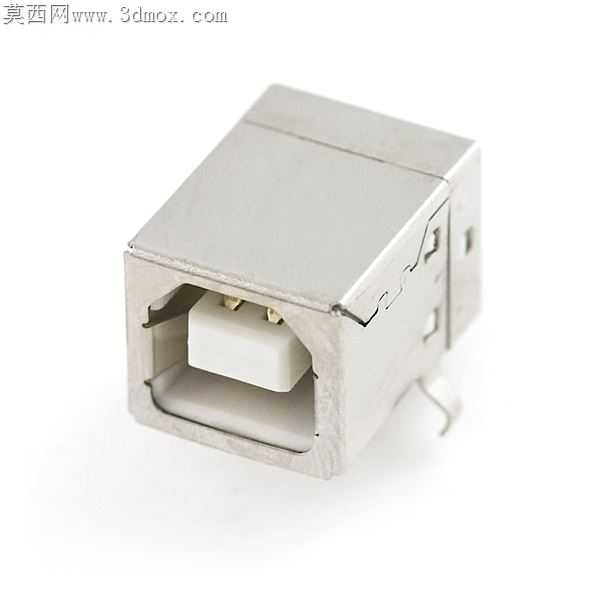

USB B型母座板端连接结构

板端USB连接器在量产组装时最容易出现屏蔽壳翘曲、插合卡滞的问题，很多手板件在试插阶段就出现公头插入偏斜、屏蔽壳弹片变形的情况，根源在于金属外壳的折弯回弹量没有和插合导向面的角度做匹配。这款B型母座的金属屏蔽壳采用折边包络结构，插入口的导向唇边做了15度的外翻倒角，冲压时特意在折弯根部预留了0.08mm的压痕应力槽，抵消SMT过炉时的热形变翘曲，避免过炉后插口缩口导致公头插不进。绝缘基座的定位柱和PCB安装孔的配合公差选了H7/g6的间隙配合，既不会因为间隙过大导致过炉时基座偏移，也不会因为间隙过小在热胀时顶裂PCB焊盘。插合腔内的白色绝缘挡块做了0.12mm的凸台限位，公头插入时刚好抵住公头前端的绝缘面，不会出现插接过深顶弯内部接触端子的情况。金属外壳两侧的固定焊脚做了打花处理，焊锡爬升时能形成更牢固的焊点，抗侧向推力比光面焊脚高40%左右，日常插拔时不会出现整个母座被扯离PCB的问题。接触端子的折弯处做了圆弧过渡，没有尖锐的应力集中点，反复插拔5000次后端子的接触压力衰减量控制在15%以内，能满足长期使用的接触可靠性要求。外壳表面的镀镍层厚度控制在3μm，既保证屏蔽效能，也不会因为镀层过厚导致插合面尺寸超差，插合时的插拔力稳定在15N-20N区间，既不会太松导致接触不良，也不会太紧让用户插拔费力。插入口的上下两个金属弹片做了预压变形设计，公头插入时弹片刚好贴合公头金属外壳，形成连续的屏蔽回路，避免高速传输时的信号干扰。基座内部的端子卡槽做了倒刺结构，端子压入后不会因为反复插拔出现退针问题，不需要额外点胶固定，减少组装工序的同时也避免胶水溢到接触面上影响导通。
