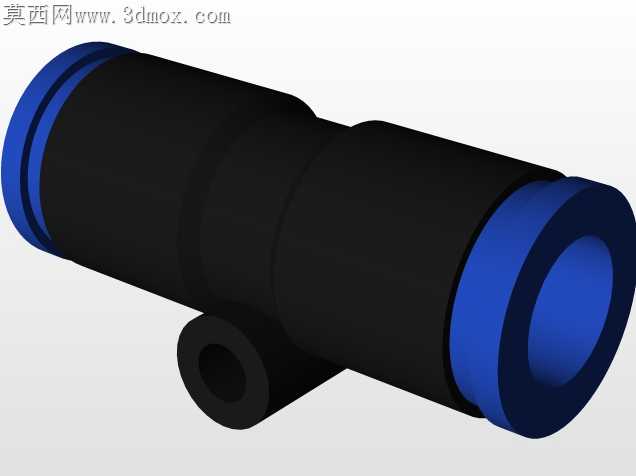

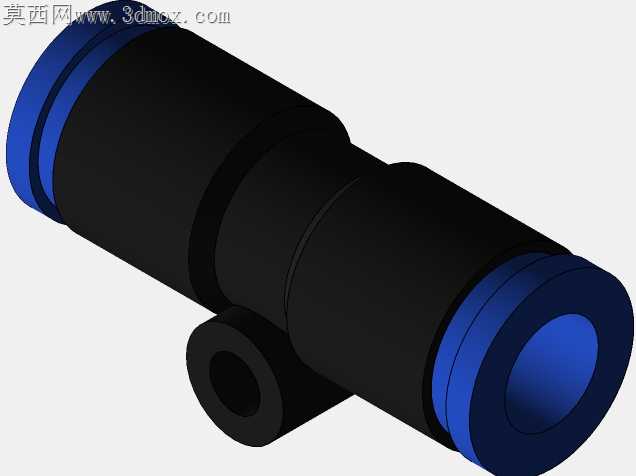

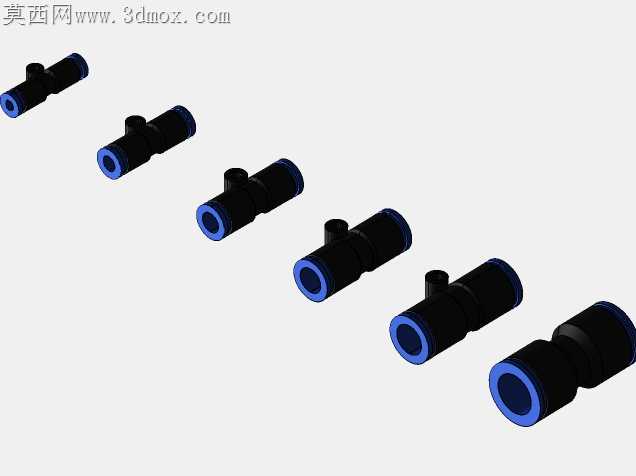

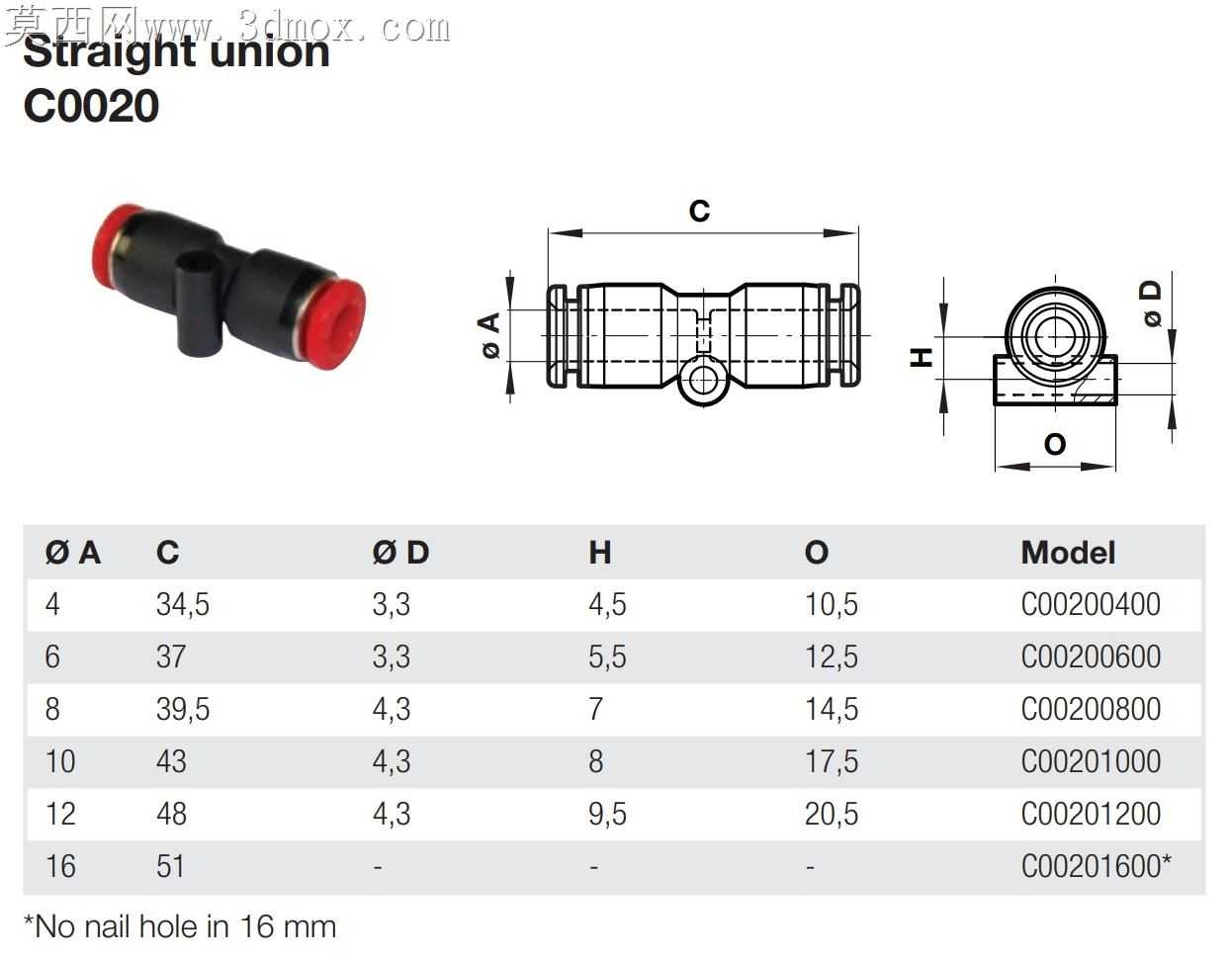

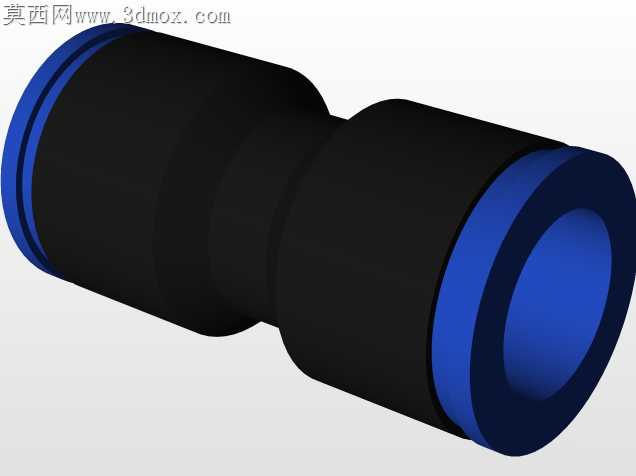

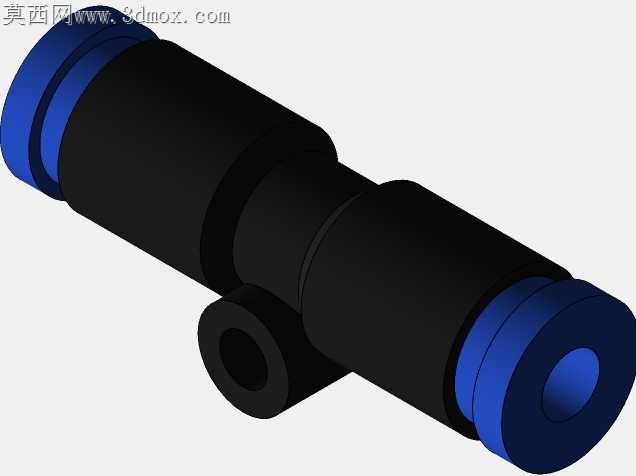

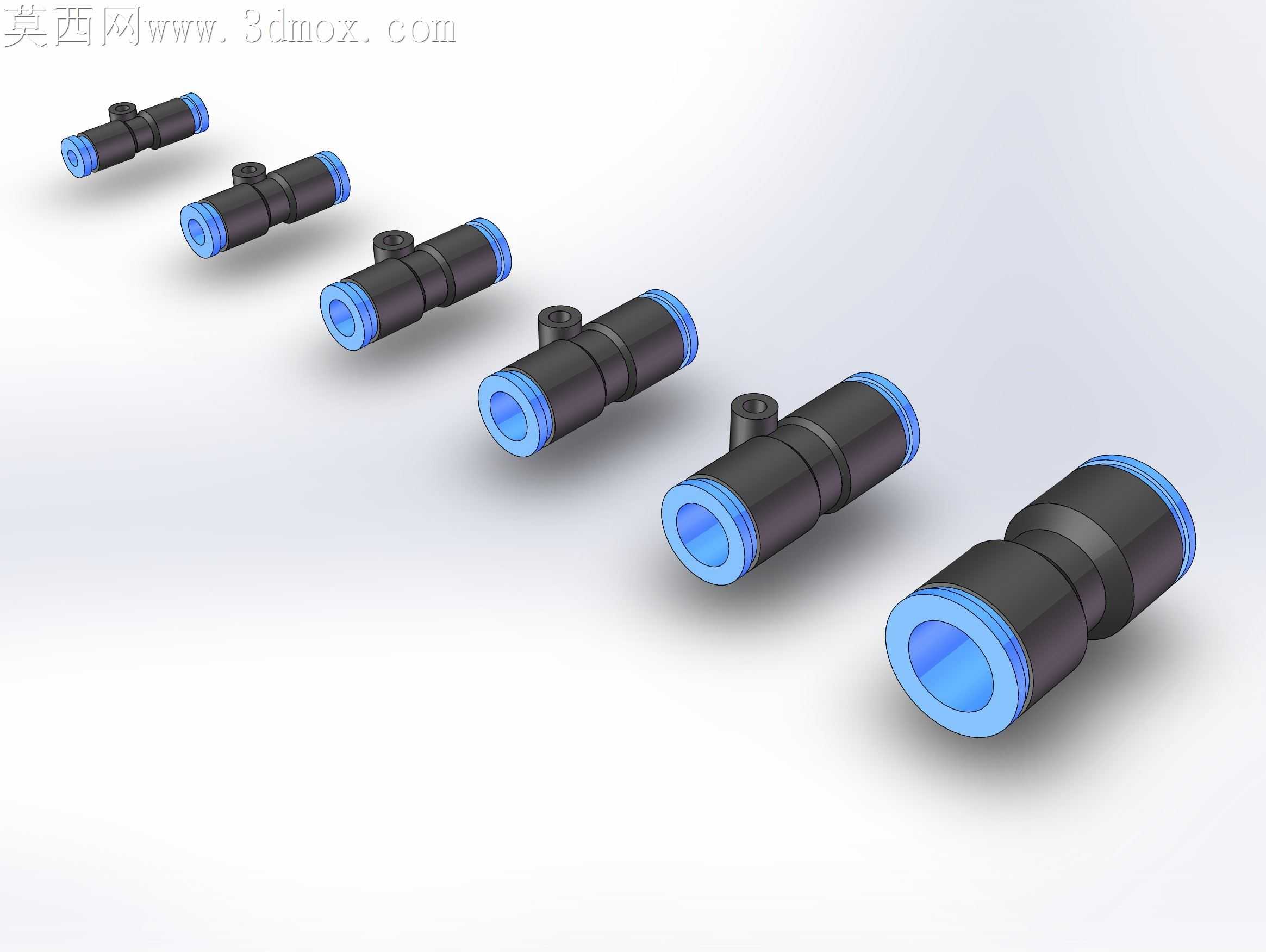

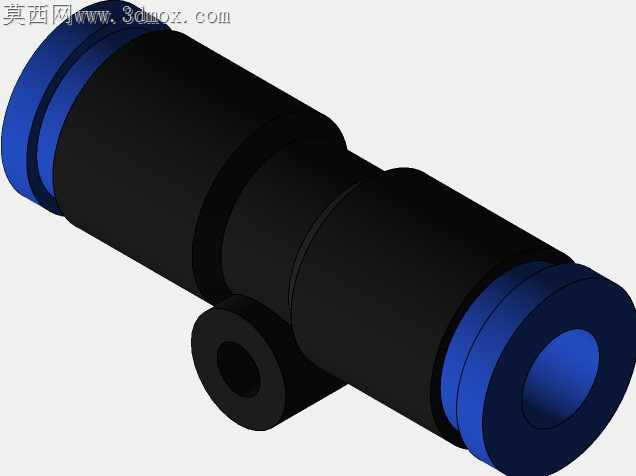

气动快插式变径直通管路接头

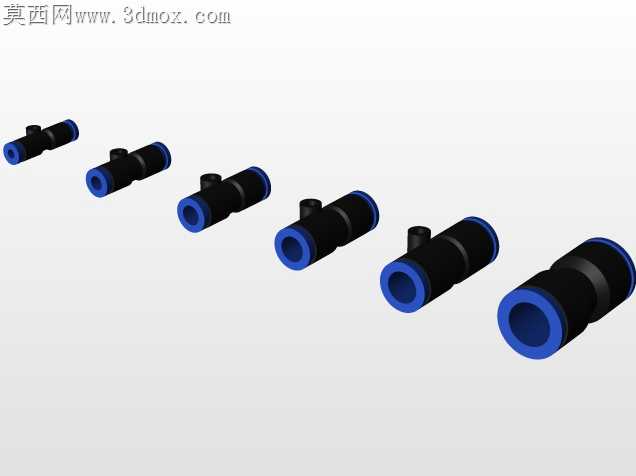

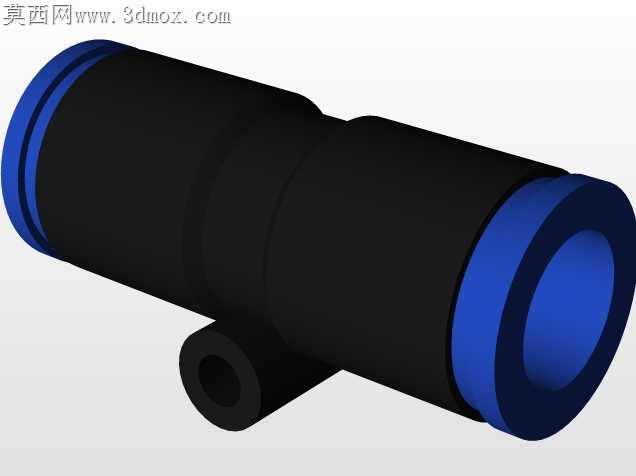

气动管路现场铺设时最容易出现的漏点，往往藏在快插接头和气管的配合间隙里，尤其是变径对接的场景，不同外径气管的壁厚差、椭圆度偏差，很容易让常规直通接头的密封卡圈出现偏压，轻则慢漏影响工位气压稳定性，重则插拔几次就出现气管脱开的风险。这套不同规格的直通快插接头，在卡圈的锥面导向段做了渐进式的角度收窄，没有采用行业常见的单段45度锥面，而是把导向段拆成了两段不同锥度的过渡区，靠近插口的位置用15度的缓锥引导气管插入，哪怕气管端口有轻微的裁切毛边、椭圆变形，也能顺着锥面顺滑滑入密封位，不会出现硬顶导致的密封圈翻边问题。靠近卡簧锁紧的位置锥度抬升到30度，刚好匹配丁腈橡胶密封圈的压缩形变区间，气管插入到位后，密封圈的压缩量控制在18%到22%之间，既不会因为压缩量过大加速橡胶老化开裂，也不会因为压缩量不足在0.8MPa的常规工作气压下出现渗漏。接头主体的黑色塑材部分做了细微的环向防滑筋，筋条高度控制在0.3mm，不会硌手但能在带少量气动油污的工况下提供足够的插拔摩擦力，端部的蓝色卡圈做了外翻的唇边设计，拆卸气管时按压卡圈的受力面积比常规平口卡圈大了近40%，不用专门找尖嘴工具，徒手就能按到底释放卡簧，狭窄设备舱里操作也能顺利完成拆装。不同通径的接头在主体壁厚上做了差异化匹配，小通径接头的壁厚控制在1.8mm，大通径接头的壁厚加到2.5mm，不会因为统一壁厚导致小接头用料冗余、大接头耐压不足，所有规格的接头内部流道都做了圆角过渡，没有直角台阶，压缩空气流过时的局部阻力损失比普通直孔接头低12%左右，长时间供气也不会因为节流产生额外的噪音和压降。卡簧的爪齿做了倒圆角处理，不会像尖锐爪齿那样在反复插拔时刮伤气管外壁的PU层，气管反复插拔50次以上也不会出现外壁划痕导致的密封失效，适配常规的PU、PE气动软管，不需要额外缠生料带或者打密封胶，插到底就能完成密封锁紧。
