香橙派4 LTS开发板结构三维建模

项目分类:通讯工具类 发布时间:2026-01-20 ID:1124805
  • 香橙派4 LTS开发板结构三维建模
  • 香橙派4 LTS开发板结构三维建模
  • 香橙派4 LTS开发板结构三维建模

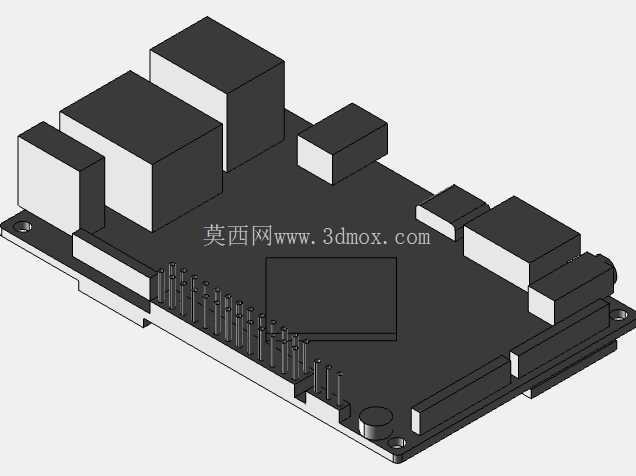

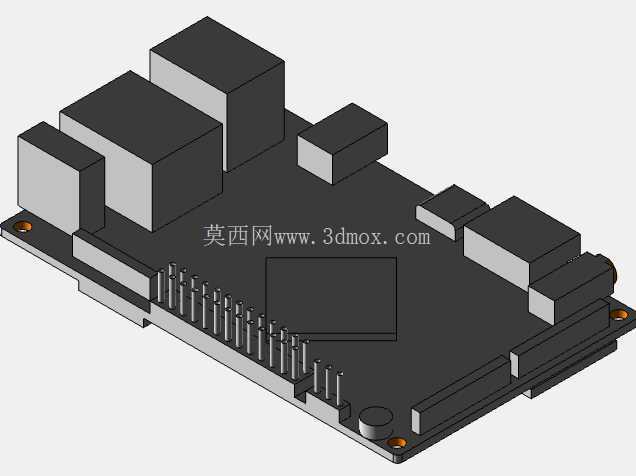

  这款嵌入式开发板的三维建模工作,核心围绕实际嵌入式项目开发中的结构适配需求展开,做结构设计时最先要明确的就是板卡的安装边界,整个板卡采用标准单板设计,PCB基材厚度控制在1.6mm常规工业级板厚,四角预留的固定安装孔位完全匹配通用嵌入式外壳的安装柱间距,不需要额外做转接板就能直接固定到常规工控外壳、小型智能设备的内部安装位上,能大幅缩短项目前期的结构适配周期。从实际应用场景来看,这类板卡常被用在边缘计算网关、小型智能终端、工业数据采集节点、嵌入式教学实验平台这类场景中,建模时需要把板上所有外接接口的突出高度、插拔空间都预留准确,不然实际组装时很容易出现外壳开口对不准、接口插不到位的问题。

  板载的两个USB接口位于板边一侧,建模时特意还原了接口金属屏蔽壳的突出尺寸,距离PCB边缘的突出量为6.2mm,接口下方的PCB区域没有布置过高的元器件,保证U盘、USB外设插入时不会和板上其他元件产生干涉;以太网接口的金属外壳高度比USB接口略高,建模时准确还原了RJ45接口的卡扣位置和弹片活动空间,避免外壳开孔挡住网线卡扣导致网线无法正常拔出。板载的WiFi/蓝牙天线采用外置IPEX接口连接的棒状天线,建模时还原了天线座的焊接位置和天线的可转动角度范围,天线转动时不会和旁边的HDMI接口、散热片产生碰撞,实际使用时可以根据设备外壳的天线开孔位置调整天线角度,保证信号接收强度。核心处理器区域位于板卡中部,建模时还原了处理器芯片的高度和周边内存颗粒、存储芯片的排布间距,处理器表面预留了10mm的高度空间用来安装被动散热片,散热片的固定孔位和板上预留的散热安装位完全对齐,不需要额外打孔就能固定,散热片安装后不会遮挡周边的电容、电阻元件,也不会和上方的外壳内壁产生干涉。板边的40Pin GPIO排针采用标准2.54mm间距设计,建模时准确还原了排针的高度和针脚伸出长度,排针距离板边的距离预留了足够的杜邦线插拔空间,即使插上双排杜邦线也不会和外壳侧壁产生挤压,方便用户外接各类传感器、扩展模块。

  电源输入接口采用Type-C接口设计,位于板卡侧边,建模时还原了接口的沉板深度,接口周围没有布置过高的元件,保证Type-C电源线可以完全插到底,不会出现接触不良的问题;旁边的HDMI接口采用标准A型接口尺寸,接口的金属外壳厚度和插入口深度都按照实际规格还原,连接HDMI线时不会出现松动、插不到位的情况。整个建模过程中,所有元器件的高度都按照实际物料的规格书尺寸还原,板上最高的元件是天线座旁边的电解电容,高度控制在8mm以内,整个板卡的元件最高高度不超过12mm,搭配10mm厚度的散热片后整体堆叠高度为22mm,适配内部净空25mm以上的嵌入式外壳,不需要额外加高外壳就能完成组装。

  做这类板卡建模最容易忽略的就是板底元件的高度,建模时特意还原了PCB背面的贴片元件高度,背面最高的元件是存储芯片,高度为1.2mm,安装时板底和安装柱之间预留2mm的间隙就不会出现元件被压坏的问题,固定孔位周围3mm范围内没有布置任何贴片元件,避免打螺丝时螺丝碰到元件造成短路。从设计思路上来说,这款板卡的接口排布非常适合嵌入式集成,所有对外接口都集中在板卡的两个侧边,剩下的两个侧边没有布置外接接口,方便在设备内部做走线和固定,建模时把接口的排布位置完全按照实物还原,结构工程师做外壳设计时可以直接提取接口轮廓做开孔,不需要反复测量实物尺寸,能有效减少结构设计的反复修改次数。板载的存储芯片位于核心处理器旁边,建模时还原了芯片的尺寸和焊盘位置,芯片上方没有任何遮挡元件,后期如果需要更换大容量存储芯片也有足够的操作空间,不会被周边的散热片、电容挡住。整个板卡的外形边角做了R2的圆角处理,建模时还原了边角的圆弧尺寸,安装时不会刮伤外壳内壁的绝缘层,也能避免板卡尖角刺破设备内部的走线绝缘皮。
