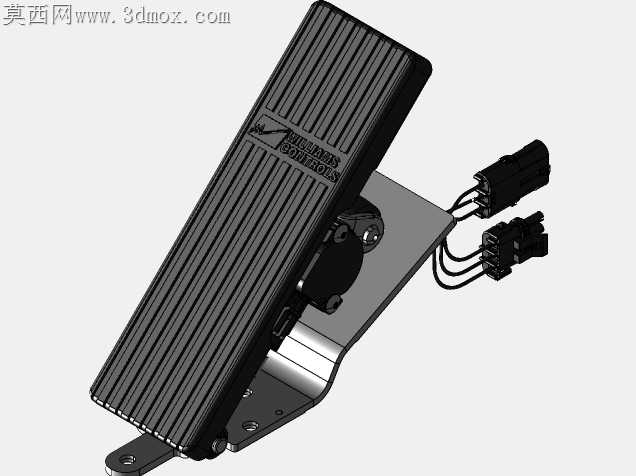

卡车集成电位计落地式控制踏板结构

商用车驾驶室长期处于高频振动、温差跨度大的工况，传统悬吊式油门踏板易出现转轴卡滞、电位计信号漂移的问题，这款落地式控制踏板从装配逻辑出发做了全链路的公差适配。踏板主体的防滑筋条没有做等距排布，靠近脚跟的位置筋条间距收窄1.2mm，对应脚掌施力最集中的区域，冲压成型时筋条根部预留0.3mm的圆角过渡，避免应力集中导致的踏板面开裂，踏板边缘做了15度的内卷边，既不会割破驾驶员的鞋帮，也能在冲压工序里减少板料的回弹量。安装支架采用折弯一体成型，没有额外的焊接拼缝，支架上的三个安装孔做了长圆孔设计，横向调节余量达4mm，能适配不同驾驶室地板的安装孔位偏差，不用现场扩孔就能完成装配。电位计集成在踏板转轴的侧端，没有采用外置的拉线结构，转轴和电位计的连接位做了D型切面配合，配合公差控制在0.02mm以内，既不会因为间隙过大出现信号空程，也不会因为过盈配合导致转轴转动卡滞，外侧的防护壳和支架之间加了一圈橡胶密封垫，能阻挡驾驶室清洁时的水渍、灰尘进入电位计内部，避免信号接触不良。出线端的两个接插件做了防呆卡扣设计，卡扣方向朝向支架内侧，装配时不会因为拉扯线束导致接插件松脱，线束预留了15mm的弯曲余量，踏板在全行程转动时线束不会被拉扯受力。踏板的回位弹簧藏在支架和踏板的铰接位内侧，弹簧两端做了磨平处理，不会在振动时出现弹簧窜动异响，弹簧的预紧力经过调校，初始踩踏力度控制在15N，全行程最大力度不超过40N，长时间踩踏不会出现脚部疲劳。铰接位的衬套采用自润滑材质，不用额外加注润滑脂，在-40℃到85℃的环境温度区间内都能保持转动顺畅，不会出现低温卡滞的问题。踏板面的防滑纹理做了微弧面处理，和脚掌的自然弧度贴合，即使鞋底沾有泥水也能保持足够的摩擦力，不会出现打滑的情况。整个踏板的装配工序只需要6颗螺栓，没有多余的零散小件，总装线上的装配时间能控制在40秒以内，后期维护时只需要拆开外侧的防护壳就能更换电位计，不用把整个踏板从驾驶室上拆下来，大幅降低了售后维护的成本。
