伊顿1DR30插装式泄压阀结构设计

　　在液压系统的压力控制回路中，插装式泄压阀是保障系统压力稳定、避免元件过载损坏的核心元件，这款伊顿1DR30插装式泄压阀，主要面向中高压液压工况设计，适配0-350bar的压力设置区间，能够覆盖绝大多数工业液压设备的过载保护与压力泄放需求。从实际应用场景来看，这类泄压阀常被集成在液压站的阀块内部、工程机械的执行机构油路、机床液压夹紧回路以及注塑机的锁模压力控制回路中，相比传统管式连接的泄压阀，插装式结构的阀件能够大幅减少管路连接点，降低油路泄漏风险，同时缩小阀组整体占用空间，适合集成化程度较高的液压系统设计。

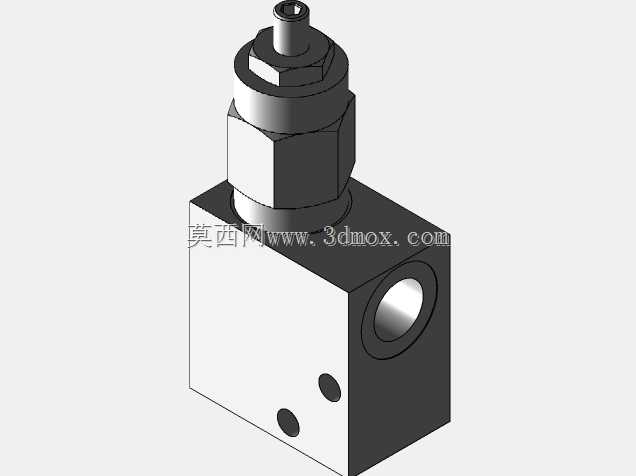

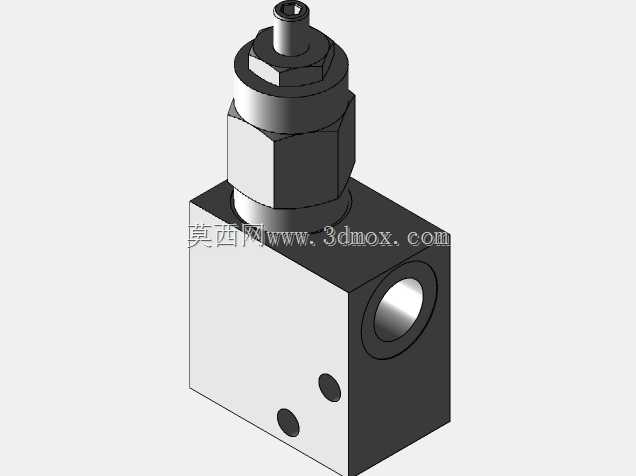

　　从产品功能特性来看，这款泄压阀采用直动式泄压结构，响应速度快，当系统压力超过设定阈值时，阀口能够快速开启泄放高压油液，压力回落至设定值以下后阀口可靠闭合，压力波动控制精度能够满足常规工业液压系统的使用要求。阀体上部的调节结构采用六角锁紧螺母配合调节杆的设计，调试人员可以通过旋转调节杆改变弹簧预压缩量，以此调整泄压开启压力，调整完成后拧紧锁紧螺母即可锁定设定值，避免设备运行过程中因振动导致压力设定值偏移。阀体侧面的通油孔采用标准沉孔设计，能够与插装阀块的安装孔精准配合，孔口的倒角处理既方便装配时的导入，也能避免安装过程中刮伤密封圈，保证连接部位的密封可靠性。

　　在设计思路上，这款阀件采用模块化的结构拆分逻辑，整体分为阀体本体、阀芯组件、弹簧调节组件三个核心部分，各部件之间的配合公差经过严格匹配，阀芯与阀孔的配合间隙控制在合理范围内，既保证阀芯动作的顺滑无卡滞，又能减少内泄漏量，提升阀件的压力控制稳定性。阀体本体采用方块式外形设计，相比圆柱形插装阀，方块结构的阀体在集成安装时能够更好地贴合阀块安装平面，同时侧面预留的两个小型工艺孔，既可以作为加工过程中的定位基准孔，也能在部分特殊回路中作为外泄油口的连接点位，提升阀件的适配灵活性。上部的调节端采用外螺纹加六角头的结构，既方便装配时的拧紧操作，也能适配标准的防护帽配件，避免现场使用过程中灰尘、水渍侵入调节机构造成卡滞。

　　从外形尺寸与安装边界来看，这款阀件的主体为方形结构，安装时需要在阀块上加工对应直径的插装孔，孔深需要匹配阀件的插入长度，同时保证安装平面的平面度与粗糙度符合密封要求，避免安装后出现渗漏。阀件顶部的调节结构需要预留足够的操作空间，方便后期现场调试时使用扳手调整压力值，侧面的主通油孔轴线与阀体安装平面保持垂直，能够保证油液流动方向与阀块内油路方向平顺对接，减少油液流动过程中的压力损失。在进行三维建模时，这款阀件的各配合面尺寸、安装孔位、调节行程都按照实物参数进行还原，能够直接导入液压系统的阀块设计中进行干涉检查，提前排查安装空间不足、油路对接错位等问题，减少后期实物装配时的整改工作量。对于液压系统设计人员来说，这类标准化的插装阀三维模型，能够大幅提升阀块设计的效率，不需要从零开始测绘阀件尺寸，直接调用模型即可完成布局设计，同时能够准确核算阀组的整体外形尺寸，预留足够的安装与操作空间，保证最终加工完成的阀组能够顺利装配并稳定运行。
