负载感应型液压转向优先阀结构设计

　　在越野作业设备、特种工程车辆的静液压转向系统里，优先阀是决定转向动作可靠性与系统能效的核心控制元件，这款负载感应式优先阀的设计，完全围绕高压大流量工况下的转向优先级保障逻辑展开，能在系统多回路同时取油时，始终优先保障转向回路的流量供给，避免工作装置动作时抢占转向油源引发的转向沉重、动作滞后问题。从实际应用场景来看，这类阀件普遍适配全地形作业车辆、中小型越野工程机械、农用特种作业装备的液压系统，这类设备往往作业环境地形复杂，转向动作频繁且负载波动大，同时系统还需要为工作装置、制动辅助等其他回路提供压力油，优先阀的存在就是为了在复合动作工况下，建立转向回路的流量分配优先级，哪怕其他回路处于大流量负载状态，也能预留足够的流量支撑转向动作，

　　保障设备操作的安全性。从功能特性上看，这款阀的额定工作压力可达350bar，最大通流能力160l/min，完全能覆盖中型静液压转向系统的流量需求，负载感应油口的设计可以实时采集转向回路的负载压力信号，动态调整阀口开度，在转向无动作时，允许泵输出的流量全部供给其他工作回路，减少系统的节流损失，降低液压系统的无功发热，相比普通的固定节流式优先阀，负载感应结构的能效表现要高出15%以上，长时间作业时能明显降低液压油的温升速率，减少密封件的热老化风险。在结构设计思路上，这款阀采用了集成式铸造阀体，所有的油道都在阀体内部直接铸造成型，没有额外的外接管路连接，既减少了潜在的泄漏点，也压缩了阀件的整体安装空间，

　　阀体上的多个安装定位孔采用了同轴度精度很高的机加工工艺，安装时可以直接通过螺栓固定在液压阀组的集成安装面上，不需要额外的安装支架。主阀芯采用了台阶式节流结构，配合复位弹簧的刚度匹配，能在流量突变时快速响应，避免转向动作出现卡顿或者点头感，端部的调节螺堵结构可以根据实际系统的流量需求，微调优先阀的弹簧预紧力，适配不同排量转向器的匹配需求，不需要更换内部零件就能完成参数适配。从安装边界来看，这款阀的整体外形紧凑，三个主油口的位置采用了同侧布局，分别对接转向泵来油、转向器供油、剩余流量去工作回路的油道，安装面的平面度要求控制在0.02mm以内，密封件采用了标准规格的O型圈，安装时不需要定制特殊密封件，后期维护更换成本很低。

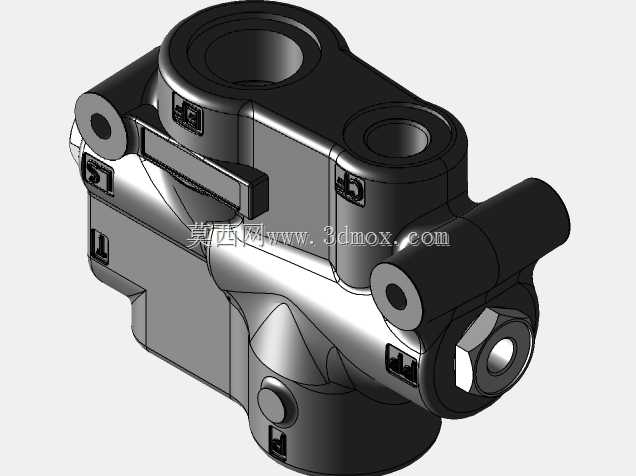

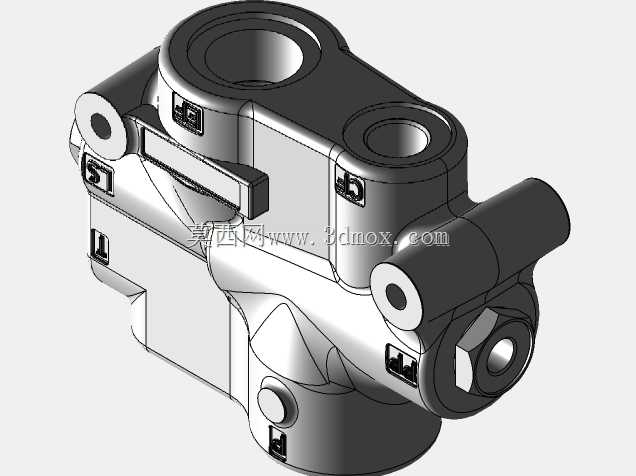

　　阀体侧面的两个定位销孔，可以在集成阀组安装时起到快速定位的作用，避免安装错位导致的油口连通故障，整体的安装高度控制在同规格阀件的较低水平，能适配安装空间比较局促的紧凑型液压阀组布局。在细节设计上，阀体的铸造圆角都做了加大处理，避免高压工况下的应力集中，所有的机加工面都做了去毛刺处理，防止装配后铁屑残留进入液压系统引发卡阀故障，阀芯和阀孔的配合间隙控制在合理范围内，既保证阀芯动作的灵活性，又能把内泄漏量控制在行业标准允许的范围内，不会因为内泄过大导致系统效率下降。对于三维建模从业者来说，这个模型完整还原了阀体的外部安装特征、油口位置、连接尺寸，在做液压系统集成设计时，可以直接调用这个模型完成阀组的布局干涉检查，不需要重新测绘外形尺寸，能大幅缩短阀组设计的前期准备时间；对于设备选型的工程师来说，通过模型可以直观确认阀件的安装空间是否满足布置要求，核对油口方向是否和整机管路布局匹配，提前规避安装阶段出现的尺寸干涉问题。在实际的系统匹配中，这款优先阀可以和不同排量的全液压转向器配套使用，只要系统流量在额定范围内，都能通过端部的调节机构完成匹配，不需要更换阀件本身，适配性很强。另外，阀体表面的安装标识做了凸台设计，长期在油污、粉尘环境下使用也不会出现标识磨损看不清的问题，方便后期维护时快速识别油口功能，减少接错管路的风险。
