丹佛斯OLS320负载感应液压优先阀结构

　　在越野工程机械、农用作业车辆、重型特种作业装备的静液压转向系统中，转向动作的优先级保障直接决定整机操作的安全性与可靠性，尤其是在多执行机构复合动作的工况下，如何保证转向回路始终获得稳定的压力与流量供给，是液压系统设计中需要重点考量的环节，OLS320优先阀正是针对这类工况开发的核心液压控制元件。从实际应用场景来看，这类优先阀常配套在中大马力轮式拖拉机、越野叉车、小型轮式装载机、伸缩臂叉装车等需要静液压转向的设备上，这类设备作业时往往同时存在转向、工作装置动作、行走驱动等多个液压回路的流量需求，当系统总流量不足以同时满足所有回路需求时，优先阀会优先将流量分配给转向回路，避免转向动力不足引发的操作失控风险。

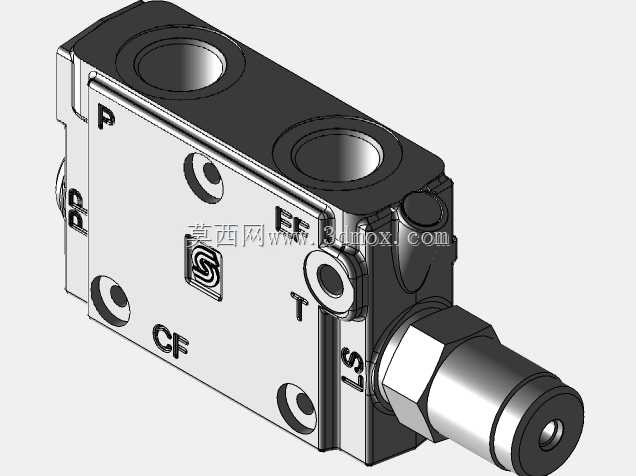

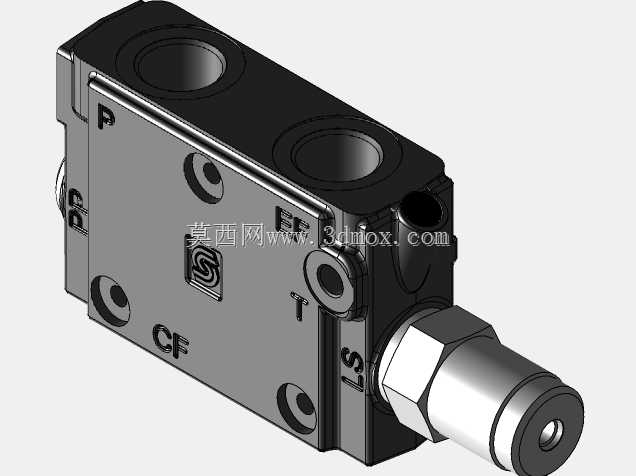

　　从功能特性上看，这款优先阀的额定工作压力可达300bar，最大通流能力320l/min，能够适配中大排量的转向器配套使用，满足重型设备转向时的大流量需求。其负载感应功能可以实时采集转向回路的负载压力信号，动态调整进入转向回路的流量，既不会因为流量供给不足导致转向沉重，也不会因为过量供油造成功率浪费与系统发热。阀块上的油口标识清晰，P口为系统进油口，CF口接转向器的进油端，EF口为多余流量的出油口，接后续的其他工作回路，T口为回油口，各油口的通径设计匹配320l/min的最大流量，将油液流速控制在合理区间，降低管路压损与气蚀风险。

　　从设计思路来看，这款阀采用了集成式块体结构，将优先阀芯、负载感应梭阀、压力补偿组件全部集成在单个阀块内部，减少了外接管路与连接点，既降低了泄漏风险，也缩小了安装所需的空间。阀块本体采用高强度铸铁材质，内部流道经过优化设计，避免流道急弯与截面突变，减少油液在阀内的压力损失，同时铸件经过时效处理，消除内部应力，保证高压工况下的结构强度与尺寸稳定性。外露的调节端采用硬质金属密封结构，配合锁紧螺母，可根据实际系统需求调整优先阀的开启压力参数，调整完成后锁紧即可防止工况振动导致的参数漂移。

　　在安装边界方面，这款阀的安装面采用平面安装设计，分布有多个固定安装孔，孔位尺寸符合液压元件安装的通用规范，可直接安装在液压阀组的集成块上，也可通过支架单独固定在车架上。各油口的连接形式采用标准公制螺纹连接，适配行业通用的液压管路接头，不需要额外定制非标连接件。阀的整体外形方正，没有突出的易磕碰结构，安装时需要保证阀芯轴线处于水平方向，避免阀芯自重影响阀的动态响应特性，同时要预留出调节端的操作空间，方便后期系统调试时的参数调整。在三维建模过程中，需要重点关注各油口的相对位置尺寸、安装孔的定位公差、调节端的伸出长度，避免在阀组集成设计时出现管路干涉、安装空间不足的问题，同时要还原内部流道的大致走向，方便后续做液压系统的流场仿真分析时提取模型参考。对于结构设计人员来说，这类优先阀的三维模型可以直接导入整机液压系统的装配模型中，完成管路布置、安装支架设计、干涉检查等工作，不需要重新测绘建模，能够大幅缩短液压系统的设计周期，同时模型还原了阀的所有外部接口尺寸与外形细节，保证设计阶段的装配校验精度，避免后期样机试制时出现安装不匹配的问题。
