阶梯轴类机械传动连接零件结构

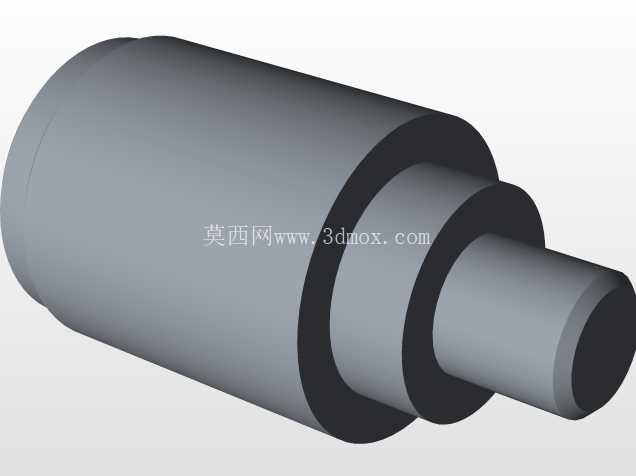

　　这类阶梯变径轴结构，在常规动力传递场景中承担着扭矩输出、零件定位的核心作用，日常多见于输送设备的辊筒驱动端、小型减速机的输出轴段、工装夹具的旋转支撑部位，不同直径的轴段并非随意设计，每一段的直径差都对应着不同装配件的安装定位需求。从结构上看，该轴采用同轴多阶圆柱设计，从大直径端到小直径端依次收窄，相邻轴段之间的轴肩是核心定位基准，装配时轴承、传动轮、密封件可以直接抵靠在轴肩端面，不需要额外加装定位套就能保证各装配件的轴向位置精度，减少装配时的调整工作量。

　　大直径轴段通常作为动力输入侧的安装位，可配套安装联轴器或者大规格传动带轮，更大的轴径能承受输入端传递的大扭矩，避免轴段在重载启动时出现扭转变形；中间轴段一般用来安装支撑轴承，轴径尺寸与标准轴承内圈孔径匹配，装配后轴承外圈可固定在设备基座的轴承座内，为整根轴提供稳定的旋转支撑，同时中间轴段的长度需要匹配轴承宽度、密封件厚度以及基座安装板的厚度，保证装配后轴承不会出现轴向窜动；最外侧的小直径轴段为输出端，可直接连接执行部件，比如输送辊筒、小型凸轮或者驱动拨叉，较小的轴径可以降低输出端的转动惯量，提升传动响应速度。设计这类阶梯轴时，首先要根据传递的额定扭矩核算各轴段的最小直径，保证轴在满负载运行时的扭转切应力处于材料许用范围内，大直径段因为承受的扭矩最大，轴径核算时会预留足够的安全余量，避免长期交变载荷下出现疲劳断裂；轴肩的高度需要结合装配件的内圈倒角尺寸设计，既要保证轴肩能抵住装配件端面实现定位，又不能让轴肩过高导致装配件拆卸困难，通常轴肩高度会比装配件内圈倒角高度大0.5到1毫米，兼顾定位可靠性和拆装便利性。

　　各轴段的同轴度是设计时的核心形位公差要求，所有轴段的回转中心必须保持在同一条轴线上，否则轴高速旋转时会出现径向跳动，轻则导致传动噪音增大、轴承磨损加快，重则会使连接的执行部件出现位置偏差，影响整套设备的运行精度；轴段表面的粗糙度也会根据装配需求做差异化设计，轴承安装位的表面粗糙度要求更高，一般会达到磨削加工的精度等级，保证轴承内圈与轴面的配合紧密，不会出现跑内圈的问题，而非配合面的粗糙度要求可适当放宽，降低不必要的加工成本。

　　安装边界方面，整根轴的轴向总长度需要匹配设备安装腔的内部空间，大直径端的轴端不能与设备端盖发生干涉，小直径输出端的伸出长度要满足执行部件的安装需求，同时要预留出密封件的安装位置，避免设备内部的润滑油顺着轴段缝隙泄漏；径向方向上，最大轴段的直径要小于安装腔的通孔直径，保证轴可以顺利从端盖处穿入安装位，各阶梯段的直径差也要配合安装顺序设计，通常装配时从大直径端向小直径端依次套装零件，避免出现零件无法套入对应轴段的问题。在实际工况中，这类轴如果用于输送设备的驱动端，还要考虑输送物料带来的径向载荷，中间支撑轴承位的轴段长度需要适当加长，可配套安装双轴承支撑结构，提升轴的径向承载能力，避免长期受径向力导致轴出现弯曲变形；如果用于减速机内部的传动，轴段上还会预留键槽位置，键槽的宽度和深度要对应标准平键的尺寸，保证传动轮与轴之间不会出现相对转动，键槽的位置要避开轴肩处的应力集中区域，防止长期受扭矩作用时键槽端部出现裂纹。
