160度三角LED模组灯安装基座结构

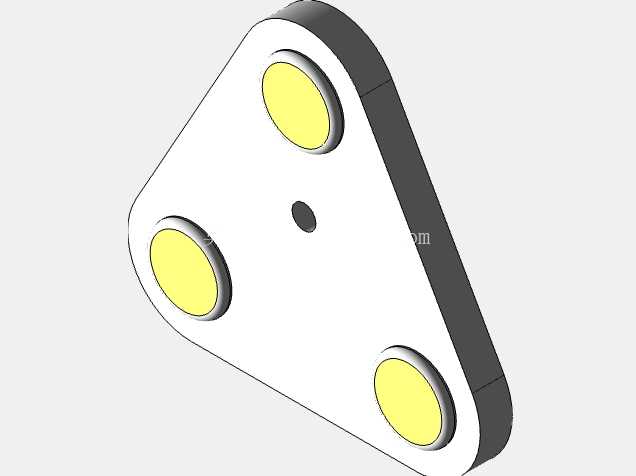

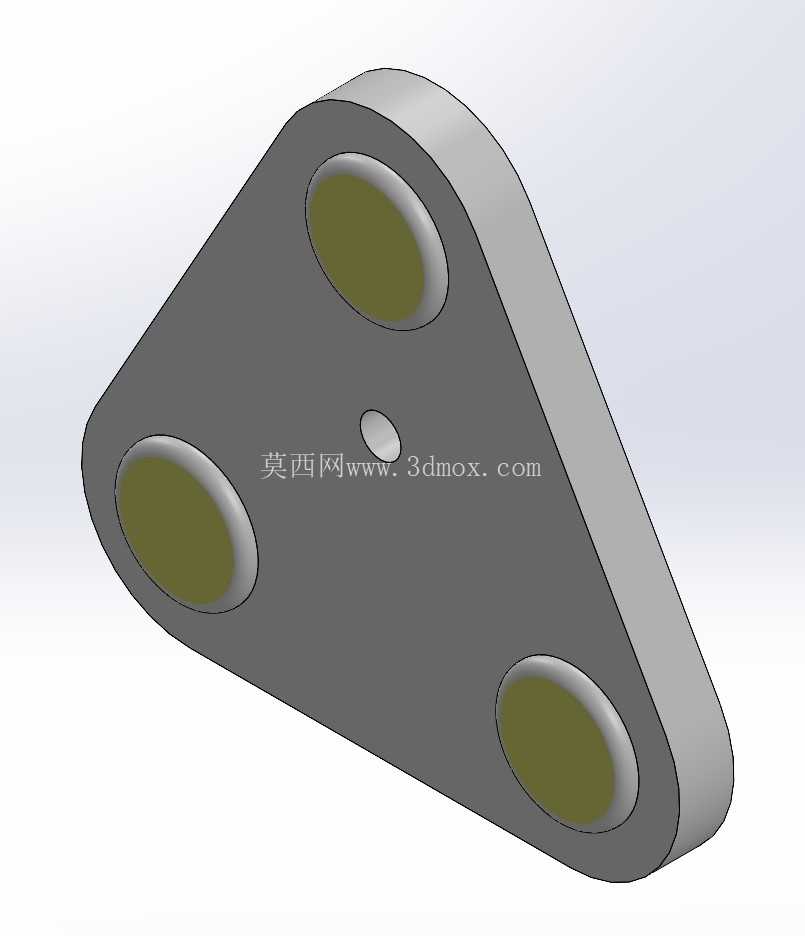

　　这款三角结构的LED灯座，主要面向小角度补光类照明场景设计，常见于展柜局部照明、设备状态指示、狭小空间定向补光的安装需求中，三个灯位呈160度夹角排布，能在不额外增加灯体数量的前提下，覆盖更大的扇形照射区域，减少相邻灯具的安装重叠，降低布线与固定点位的施工量。从结构设计来看，整体采用类三角形的圆角厚板构型，边缘做了大圆弧过渡，既避免压铸成型时的锐角充型缺陷，也能消除安装过程中的锐边划伤风险，三个灯位的沉台孔深度统一，刚好适配2835规格LED灯珠的透镜安装高度，装配后透镜端面与基座表面基本齐平，不会出现突出剐蹭或者凹陷积灰的问题。

　　中间的小圆孔是定位基准孔，安装时可以先通过该孔穿入定位销完成初定位，再对三个灯位周边的固定点位做锁紧，能有效避免多灯位安装时的角度偏移，保证三个灯珠的照射角度符合设计预期。基座的厚度经过受力校核，在常规压铸铝合金材质下，既可以保证三个安装点位的平面度公差控制在0.1mm以内，避免灯珠安装后出现歪斜，也能控制整体重量，不会对安装面造成额外的负载压力。安装边界方面，三个灯位的中心距经过匹配计算，相邻灯珠的照射范围在设计距离内刚好衔接，不会出现照明暗区，整体外轮廓的最大尺寸适配常规的小型模组安装槽位，不需要对原有安装位做二次扩孔或者裁切。

　　设计过程中特意将三个灯位的沉台做了同轴度约束，保证灯珠装入后光轴方向与基座平面垂直，配合160度的排布夹角，在距离安装面300mm的位置，三个灯珠的照射光斑可以形成连续的扇形照明区域，覆盖范围刚好满足小型设备操作区的局部照明需求。基座背面做了平整化处理，安装时可以完全贴合安装基面，不需要额外加调整垫片就能保证安装稳定性，压铸成型的壁厚均匀控制在2.5mm左右，既符合压铸工艺的壁厚要求，避免出现缩孔、冷隔等成型缺陷，也能兼顾散热需求，LED工作时产生的热量可以通过基座整体快速传导到安装面，降低灯珠的工作温度，延长使用寿命。

　　三个灯位的沉台边缘做了微小的倒角，方便透镜与灯珠的快速装配，不会在压装透镜时出现切边或者卡滞的问题，中间定位孔的公差采用H7级精度，与标准定位销配合时，拆装重复定位精度可以控制在0.05mm以内，方便后期维护时的快速拆装对位。从实际使用场景来看，这类三角灯座既可以用在工业设备的操作工位局部照明，也可以适配商用展柜的展品重点补光，甚至可以作为小型信号指示灯的安装基座，通过更换不同颜色的灯珠实现多状态指示功能，结构通用性较强，不需要针对不同场景做大幅的结构修改，只需要调整表面处理工艺或者灯珠参数即可适配不同需求。
