椭圆形底座直角连接固定角接头结构

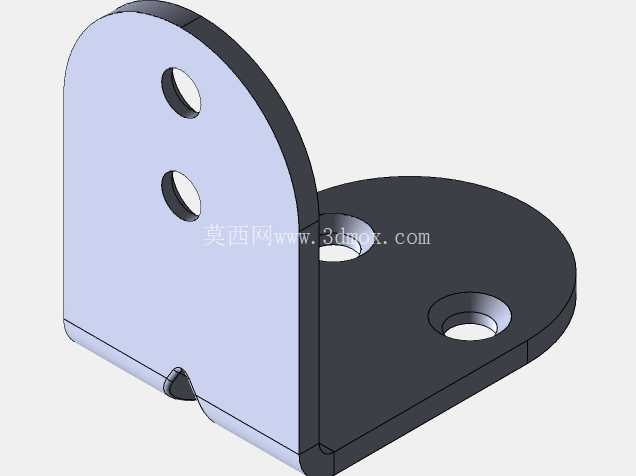

　　在各类轻型框架搭建、小型设备机架组装、工装治具的边角加固场景中，这类带椭圆形底座的直角角接头是十分常用的连接构件，它主要承担两个垂直方向型材或板件的连接载荷，替代传统的焊接直角拼接方式，无需做焊后打磨、防锈处理，拆装调整也更灵活，在非标自动化设备的外围护架、小型输送线的侧边挡边固定、实验室台架的边角连接场景中都能看到这类构件的应用。从结构设计来看，这款角接头采用L型直角布局，竖直连接面与水平底座之间设置了三角加强筋结构，用来抵消垂直方向载荷带来的弯矩，避免直角根部出现应力集中导致的变形断裂，区别于常规方形底座的角码，它的水平安装面采用椭圆形轮廓，一端做圆弧收边，这种设计一方面可以缩减安装时的边角避让空间，在安装空间局促的框架内侧也能顺利完成对位，另一方面椭圆形底座的两个安装孔沿长轴方向排布，相比同宽度方形底座的孔距更大，安装后的抗扭转性能更优，能减少连接部位受侧向力时出现的晃动。

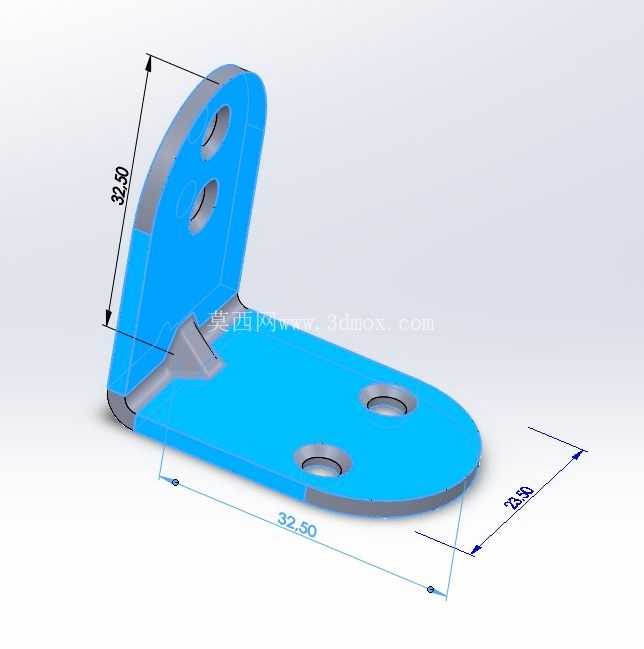

　　尺寸方面，这款角接头的竖直连接面高度为32.50，水平底座的总长度为32.50，底座宽度方向尺寸为23.50，竖直面上设置两个同轴排布的安装孔，水平椭圆底座上设置两个沿长轴分布的安装孔，所有安装孔的沉头深度都做了适配标准内六角螺丝的设计，安装后螺丝头不会突出构件表面，避免和相邻装配件产生干涉。设计过程中，竖直面与水平面的垂直度公差控制在0.05mm以内，保证两个被连接件安装后可以保持严格的垂直关系，不会出现拼接错位；三角加强筋的厚度与主体壁厚保持一致，既不会因为筋位过厚导致注塑或压铸成型时出现缩痕，也能保证足够的支撑强度，在承受150N以内的垂直静载荷时，直角部位的变形量可以控制在0.1mm以内，满足多数轻型连接场景的强度要求。

　　实际选型使用时，需要注意安装边界的预留：水平方向要预留出不小于35mm的长度空间，竖直方向预留不小于35mm的高度空间，安装孔位的中心距要和构件上的孔位匹配，若用于有振动的设备连接场景，可以在连接面之间加装橡胶减震垫，进一步降低连接部位的松动概率。这类角接头相比一体焊接的直角支架，互换性更强，单个构件损坏后可以快速拆卸更换，不需要对整个框架做切割返工，在小批量非标设备生产、模块化框架搭建场景中，能有效缩短装配周期，降低后期维护成本。

　　建模过程中，椭圆底座的轮廓采用两段圆弧与直线相切的方式绘制，保证轮廓过渡顺滑没有尖角，避免安装时划伤操作人员，所有棱边都做了R0.5的倒角处理，去除加工毛刺；安装孔的位置度公差控制在0.03mm，保证和标准配件的适配性，不会出现孔位错位导致螺丝无法装入的问题。
