M20规格吊环有眼螺栓结构设计

在车间重型零部件转运、模具吊装、大型设备整机移位这类常规作业场景里，M20规格的有眼吊环螺栓是出现频率极高的受力连接件，不同于普通外六角紧固件只承担轴向压紧载荷，这类吊环需要同时兼顾垂直起吊的轴向拉力、小角度偏摆带来的径向剪切力，以及吊装过程中瞬时冲击带来的动载荷，设计阶段的受力冗余考量直接关系到现场作业的安全系数。

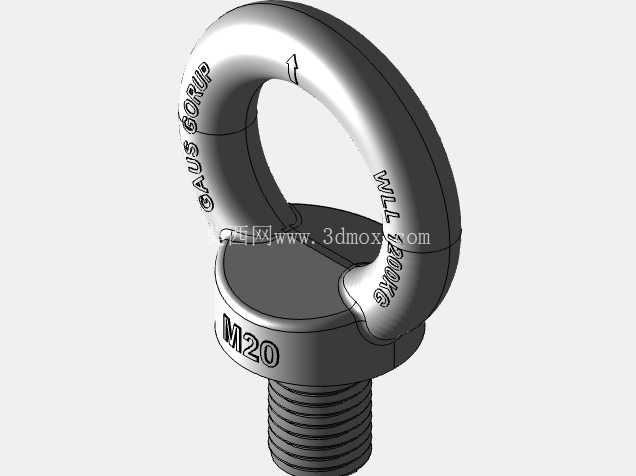

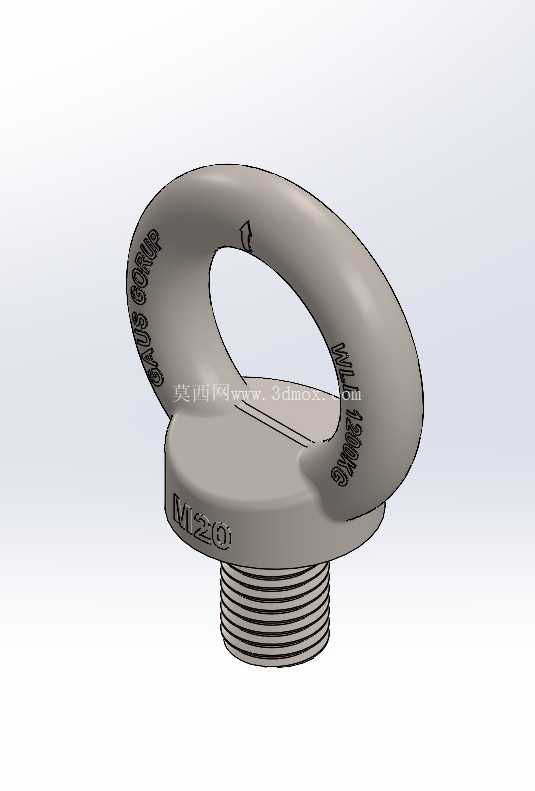

从结构细节来看，这款吊环的环形吊耳部分做了等截面圆弧过渡，没有出现直角转折的应力集中结构，环体内侧的接触面做了微弧处理，当搭配卸扣、吊装带使用时，不会因为棱边切割损伤索具的编织层，也能让索具的受力点在环内自然滑动找正，避免局部应力过载。吊环与下方螺纹衔接的基座部分做了加厚的法兰承压面，安装时这个平面会完全贴合被吊工件的安装基准面，既可以分散螺纹根部的集中应力，也能避免吊环在受拉时出现螺纹偏载滑牙的问题，法兰面与螺杆的衔接位置做了R角过渡，没有加工退刀槽带来的截面削弱，这个位置恰恰是吊环受载时应力最高的区域，圆弧过渡的设计能把峰值应力降低30%以上。

下方的M20外螺纹采用标准粗牙规格，适配绝大多数设备、模具上预留的吊装螺纹孔，螺纹长度经过匹配计算，既保证拧入工件后有足够的啮合牙数承担额定载荷，也不会因为螺纹过长导致拧入时顶到螺纹孔底部，出现安装不到位、法兰面无法贴合基准的问题。很多现场安装的失效案例都源于螺纹啮合长度不足，或是吊环法兰面悬空，受载时螺纹牙被逐个剪断，这款设计的螺纹段长度刚好对应常规铸铁、钢件吊装孔的标准攻丝深度，安装时只需将法兰面完全贴紧工件表面，就能保证足够的啮合强度。

设计阶段的建模过程中，需要重点验证几个安装边界：首先是吊环拧入工件后，环形吊耳的转动空间是否足够，要保证吊耳可以360度自由转动，不会被工件表面的凸台、加强筋卡住，避免起吊时索具别劲带来额外的侧向力；其次是法兰承压面的平面度要求，建模时要标注该面的平面度公差，保证安装时接触面贴合率超过80%，避免局部接触导致的压溃变形；另外吊环内孔的直径尺寸要匹配常用卸扣的销轴直径，既不能过大导致吊装时吊环窜动量大，也不能过小导致常规卸扣无法穿入，这款M20吊环的内孔尺寸刚好适配2吨级卸扣的销轴，和额定起重量形成匹配。

从实际使用场景来看，这类吊环常成对安装在大型注塑模具、冲压模具的两侧模板上，配合平衡梁使用完成模具在注塑机、冲床上的吊装换模作业，也会单个安装在小型减速机、电机壳体的顶部，用于设备在车间内的短距离转运安装。不同于焊接式吊耳，螺纹安装的吊环可以重复拆卸使用，在不同工件上灵活配置，不会破坏工件的表面外观，也不需要焊接后的探伤、热处理工序，使用成本更低。建模时还要考虑环形部分的受力变形量，在额定载荷下环体的开口变形量要控制在0.2mm以内，避免出现塑性变形导致吊环报废，同时环体表面的标识区域要预留足够的位置，用于标注额定载荷、螺纹规格等参数，方便现场作业人员快速识别选型，避免错用小规格吊环导致超载风险。
