AKM步枪护木降低适配金属连接座

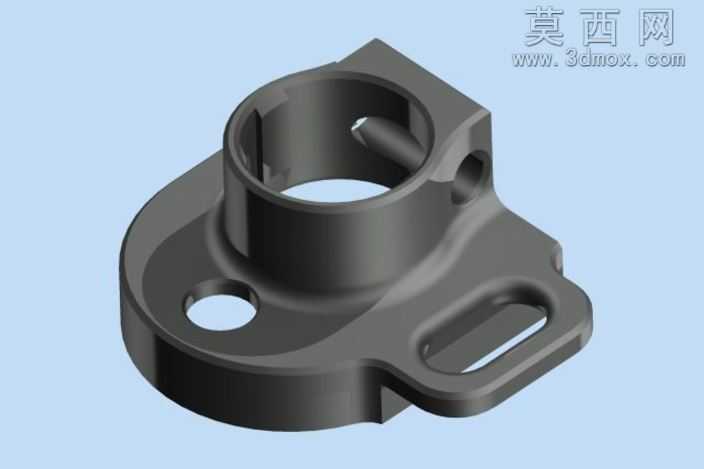

本模型为AKM系列步枪适配的降低式护木连接固定座，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循轻武器配件的尺寸公差规范，先以二维草图绘制底座的轮廓基准，通过拉伸、切除、拔模等基础特征构建主体框架，再针对安装孔位、定位凸台、限位槽等功能结构做精细化特征处理，所有圆角、倒角均按照金属机加工的工艺要求设置参数，避免出现无法实际加工的尖锐直角或薄壁结构。模型渲染阶段采用哑光硬质阳极氧化金属材质，模拟枪械配件常用的6061铝合金表面处理效果，通过环境光遮蔽、金属粗糙度贴图还原真实金属件的磨砂质感与光影层次，渲染视角清晰展现零件的各个安装面与功能结构。结构设计上，零件主体为带中心通孔的圆柱凸台，用于与枪管节套部位定位配合，底座延伸出带长圆形调节槽的安装翼，可实现护木安装位置的前后微调，底座上的圆形通孔为辅助固定销孔，侧面的横向螺纹孔用于锁紧护木定位销，整体结构在保证连接强度的前提下做了轻量化的切槽处理，降低配件自重对枪械重心的影响。设计思路围绕降低护木安装高度的核心需求展开，相较于原厂护木座，本零件将护木安装基准面下沉3.5mm，优化射手据枪时的瞄准线与握持高度差，提升连发射击时的操控稳定性，所有安装孔位均兼容AKM原厂的固定点位，无需对枪身做额外改装即可直接替换安装，建模过程中对每个配合面都做了0.1mm的装配间隙预留，保证实际加工后零件的装配适配性，模型同时导出了STEP、IGES等通用格式，可直接导入各类三维软件做后续的工程图生成或数控加工编程使用。
