纽马克系统线性驱动器D幻灯片结构

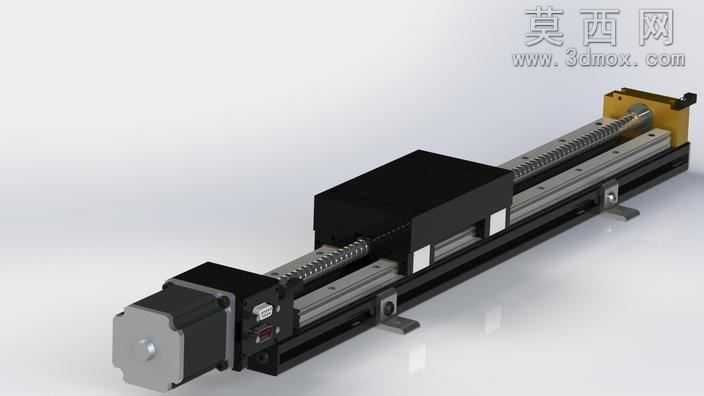

本作品为线性驱动器的三维建模成果，建模过程基于SolidWorks平台完成，整体采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模，再按照实际装配约束完成整体装配，还原了纽马克系统线性驱动器的完整结构。建模过程中首先对步进电机部分进行精细化建模，还原了电机端盖、输出轴、接线端口的细节结构，电机外壳采用哑光黑色工程塑料材质渲染，输出轴部分赋予金属银灰材质，还原金属轴件的质感。传动部分重点还原了滚珠丝杆与线性导轨的组合结构，丝杆的螺纹特征采用螺旋扫描特征完成建模，保证螺距参数符合常规线性驱动器的设计规格，导轨部分还原了滑块与导轨轨身的配合结构，滑块与导轨的接触面做了精细化的贴合处理，还原实际装配中的滑动配合关系。滑台部分的建模兼顾了安装位的细节，滑台主体采用黑色阳极氧化铝合金材质渲染，表面做了细微的磨砂质感处理，还原工业铝型材的表面质感，滑台上的安装螺孔、定位槽都按照实际安装需求做了特征还原，保证模型可用于后续的装配验证。端部的限位结构与驱动端的支撑座也做了完整建模，支撑座采用金属材质渲染，还原铸钢件的哑光金属质感，端部的缓冲块赋予橡胶材质，还原弹性部件的视觉效果。整体渲染采用柔和的工业产品打光方式，主光源从侧上方照射，辅以补光弱化阴影，突出各个部件的结构轮廓与材质差异，背景采用浅灰色渐变，避免背景干扰模型主体的展示。设计过程中参考了线性驱动器的实际工作逻辑，对各个运动部件的配合间隙做了合理设置，还原丝杆转动带动滑台沿导轨做直线往复运动的传动关系，虽然该模型是基于逆向工程思路从零搭建，并非完全复刻某一特定型号产品，但完整还原了线性驱动器的核心传动结构与安装结构，可用于线性传动方案的结构参考、教学演示以及相关设备的布局设计参考，模型的各个零件都保留了可编辑的参数特征，方便后续根据实际使用需求调整丝杆长度、滑台尺寸、电机规格等参数，适配不同行程、不同负载的直线驱动场景使用需求。
