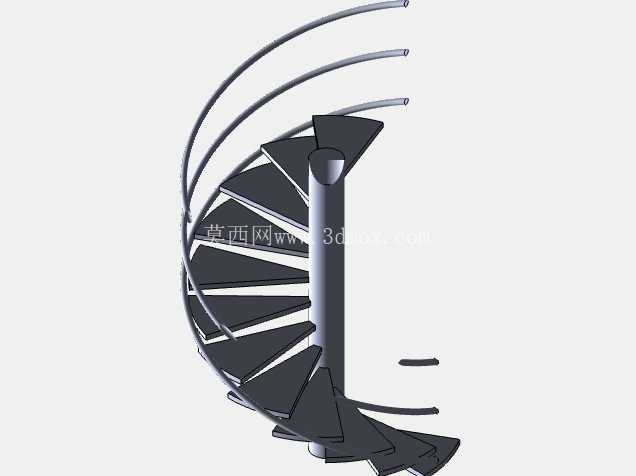

中柱式螺旋弧形踏步楼梯结构设计

在复式住宅、loft空间、小型商业夹层以及工业检修平台的垂直交通设计中，中柱式螺旋楼梯始终是占地要求严苛场景下的核心解决方案，本次呈现的结构方案，正是针对小净空安装场景优化的典型设计。不同于常规直跑楼梯需要预留连续的长条通行空间，该螺旋结构以中心立柱为唯一核心承重构件，所有踏步沿立柱周向螺旋排布，整体水平投影为标准圆形，安装时仅需在上下楼层对应位置预留与立柱截面匹配的固定点位，无需额外设置侧边承重墙体或斜向支撑梁，对安装现场的结构改动量极小，尤其适配已完成主体施工、后期加装垂直通行设施的改造场景。

从实际使用维度看，该结构的踏步采用扇形截面设计，每级踏步的内侧端与中心立柱通过焊接或螺栓组刚性连接，外侧端通过弧形金属扶手栏杆串联为整体，既保证了单块踏步的承重能力，也通过栏杆的环形连接形成整体受力框架，避免单块踏步受重载时出现局部形变。踏步的踏面宽度沿径向梯度变化，内侧靠近立柱位置宽度较窄，外侧通行区域预留足够的脚部放置空间，符合人体工程学的步幅要求，日常单人通行时不会出现踏面过窄导致的磕碰问题，同时扶手的弧度与踏步螺旋升角完全匹配，人手扶握时可以沿螺旋轨迹自然滑动，上下楼过程中无需反复调整手部位置，通行流畅度表现优异。

设计过程中，首先需要确定核心的安装边界参数：中心立柱的直径直接决定整体结构的最小内圈半径，结合常规成年人的脚部尺寸，立柱直径不宜过粗，否则会压缩内侧踏面的有效宽度，同时立柱的壁厚需要根据整体梯高、踏步数量以及设计活荷载计算确定，保证立柱在承受全部竖向荷载与侧向扭力时不会出现失稳弯曲。踏步的旋转升角是核心设计参数，升角过大会导致踏步高度过高，上下楼费力且易踏空，升角过小则会增加整体旋转圈数，占用更多的水平投影空间，本次设计将升角控制在舒适通行区间，每级踏步的高度均匀一致，沿螺旋方向每旋转360度设置的踏步数量符合常规建筑楼梯的步高要求，连续通行时不会出现步幅错乱的问题。

从安装适配性来看，该结构的所有金属构件均可在工厂预制完成，现场仅需完成立柱上下端的固定、踏步与立柱的连接以及扶手段的拼接作业，无需现场进行大量焊接或裁切工作，安装周期短，对现场施工条件要求低。中心立柱的上端与上层楼板的预埋钢板通过螺栓连接，下端与地面的固定基座刚性连接，上下固定点的同轴度误差需要控制在极小范围内，否则会导致踏步安装后出现高低差，影响通行体验。外侧的弧形栏杆采用多段平行的弧形金属杆构成，每段栏杆对应一级踏步的外侧端点，既起到防护作用，避免人员从踏步外侧跌落，也通过多段杆的连接增强了整体结构的抗扭刚度，当人员在踏步外侧倚靠扶手时，受力可以通过栏杆传递到多块踏步上，再分散到中心立柱，不会出现局部受力过大的问题。

在场景适配层面，该结构除了民用建筑的室内夹层使用外，也可适配工业场景中的设备操作平台登高通道，此时仅需调整踏步的材质与表面防滑处理方式，将普通装饰性踏面更换为花纹钢板或防滑格栅，即可满足工业场景下的重载、防滑要求，同时整体结构的可拆卸特性也方便在设备检修时临时拆除局部段，不影响大型设备部件的吊装转运。不同于双侧带侧板的螺旋楼梯，该中柱式结构没有外侧封闭侧板，视觉上更加通透，不会对小空间造成视觉遮挡，在采光有限的狭小空间内使用时，不会阻挡光线传播，能有效降低狭小空间的压抑感。

结构受力层面，所有踏步的荷载均直接传递到中心立柱，立柱将全部竖向荷载传递到上下楼层的结构点，受力路径清晰明确，没有多余的传力构件，因此整体结构的自重较轻，对安装位置的楼板承重能力要求较低，多数常规民用建筑的楼板均可满足安装承重要求，无需额外对楼板进行加固处理。踏步与立柱的连接节点采用加强结构设计，在踏步下方设置三角形加强筋，连接位置的焊缝长度与焊脚尺寸经过计算校核，可承受长期往复通行带来的疲劳荷载，避免长期使用后出现连接松动、踏步下沉的问题。扶手与踏步外侧的连接点采用可调式结构，现场安装时可以根据实际安装误差微调扶手的弧度，抵消部分施工误差带来的装配问题，降低现场安装的精度要求。
