皮带传动离心抽气通风机结构设计

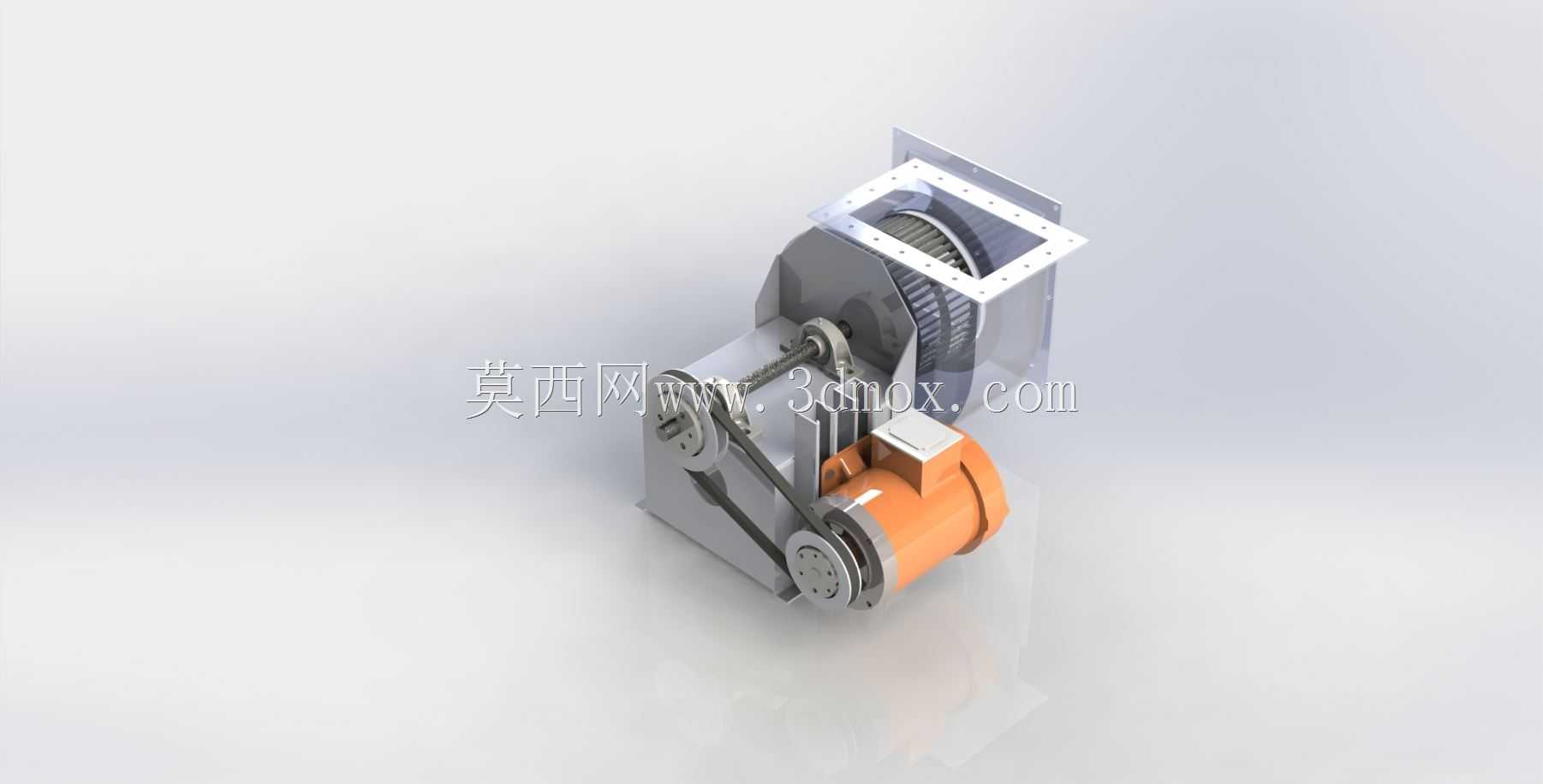

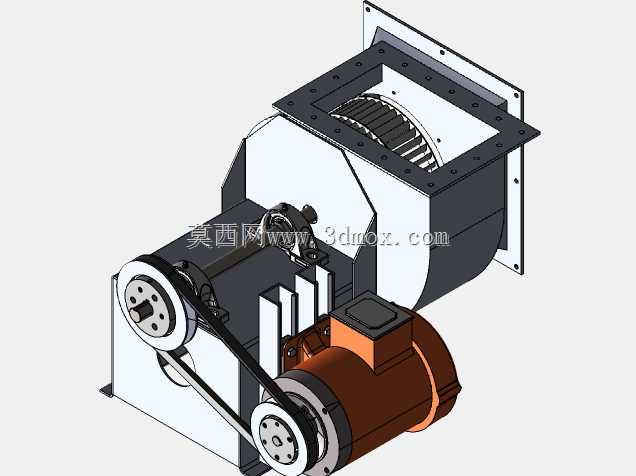

在工业厂房通风、生产工序废气抽排、设备散热送风这类场景里，离心式抽气通风机是应用频次极高的通用流体设备，和轴流风机相比，它能提供更高的风压，克服更长的管路阻力，适配复杂的排风走线需求。这款带皮带传动结构的离心抽气通风机，在结构设计上做了不少贴合现场使用的考量，首先是传动形式选择皮带减速，一方面可以通过带轮直径比匹配电机额定转速与风机叶轮的最佳工作转速，让叶轮始终处于高效工况区间，避免直连结构下转速匹配受限的问题；另一方面皮带传动本身具备过载缓冲能力，当风道出现瞬时堵转、负载突增的情况时，皮带可以通过打滑卸掉部分冲击载荷，保护电机绕组和叶轮结构不会被硬冲击损坏，降低现场故障停机的概率。从安装边界来看，设备进风口采用方形法兰对接结构，法兰面预留了均匀分布的螺栓安装孔，能直接和现场的方形风管、设备排风出口做刚性对接，安装时不需要额外做方变圆的转接件，减少现场施工的配件成本与安装工作量；出风口的蜗壳型线按照等环量流道设计，能减少气流在蜗壳内部的湍流损耗，降低运行时的气动噪音，适配车间内对噪音控制有一定要求的工位。设备的动力端采用卧式安装的驱动电机，电机通过可调式滑轨固定在风机底座上，现场安装或者后期维护时，可以通过调整滑轨的固定位置来张紧三角带，不需要拆解风机主体结构就能完成皮带更换、张紧度调整的维护操作，大幅降低后期运维的工作量。叶轮部分采用前向多翼式结构，这种叶轮结构的特点是相同叶轮直径下风量更大、风压更高，整体体积可以做的更紧凑，适合安装空间受限的设备配套场景，比如生产设备的局部排风、小型除尘系统的动力源、实验室通风系统的抽气端这类对设备占地尺寸有要求的场合。在结构细节上，风机的轴承座采用独立的油脂润滑结构，和蜗壳内部的流道完全隔开，避免输送的含尘气流、带少量水汽的气流进入轴承部位造成润滑失效，延长轴承的维护周期；整机底座采用一体化折弯焊接结构，安装脚位预留了地脚螺栓孔，既可以直接落地安装在混凝土基础上，也可以通过减震吊架做吊装安装，适配不同的现场安装条件。设计过程中特意校核了皮带轮的包角参数，确保大小带轮的包角处于合理区间，减少皮带运行时的打滑损耗，同时在皮带传动部位加装了可拆卸的安全防护罩，避免运行过程中异物卷入传动结构，也符合工业设备的安全防护规范。蜗壳的侧板采用加厚钢板折弯成型，和叶轮之间预留了均匀的间隙，既避免运行过程中叶轮蹭到蜗壳内壁产生异响，也能减少间隙处的气流回流损失，提升风机的运行效率。
