带搅拌结构与快开人孔的工业储液罐

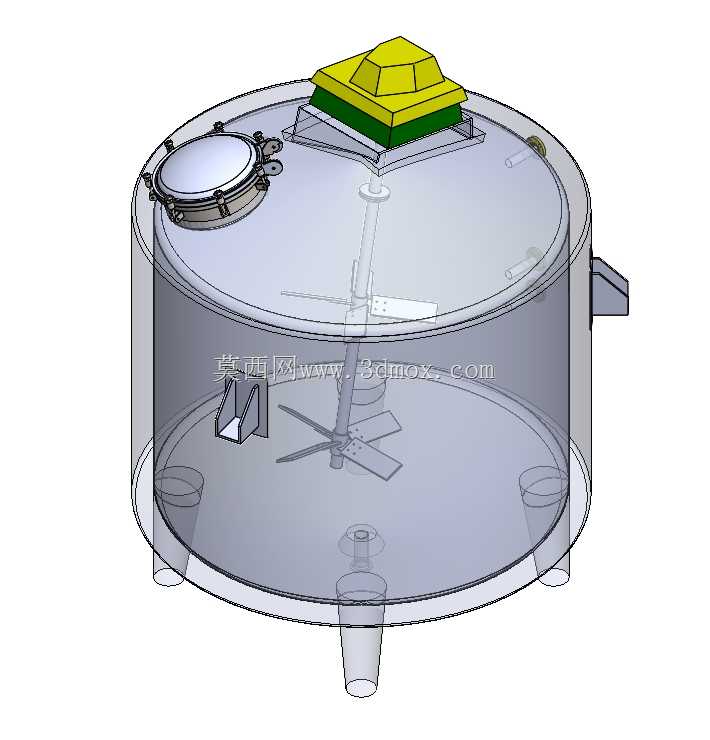

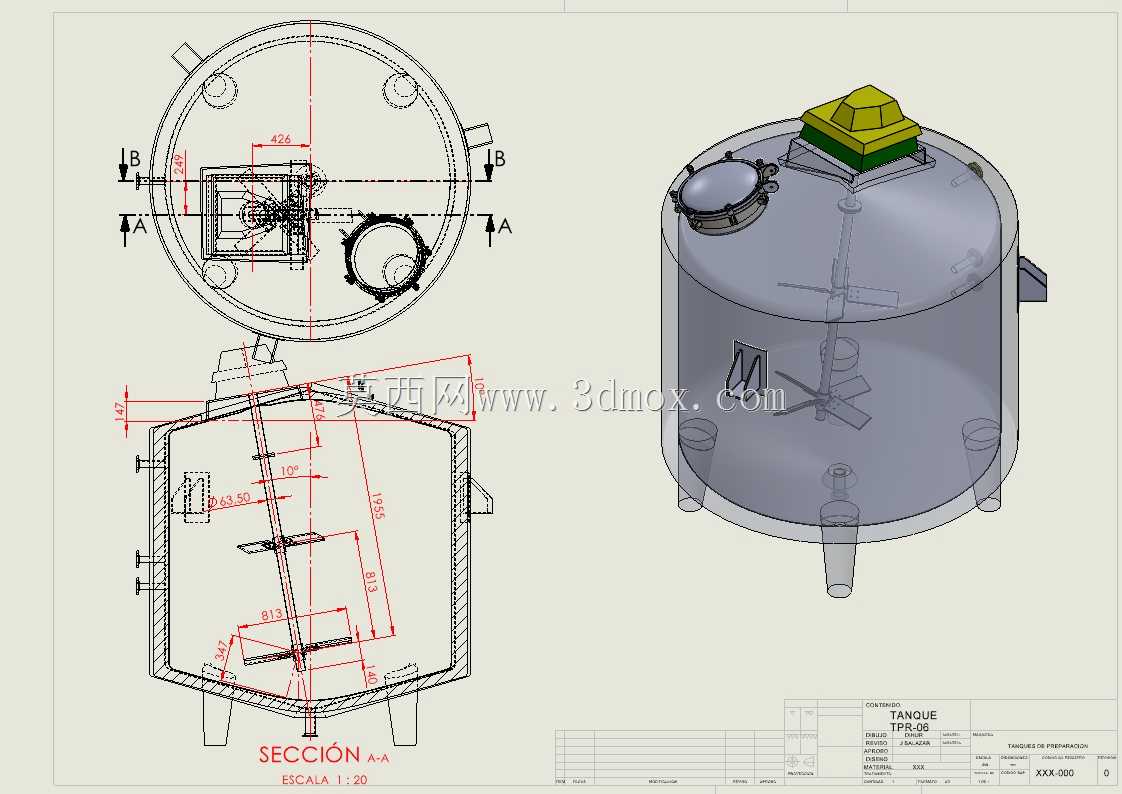

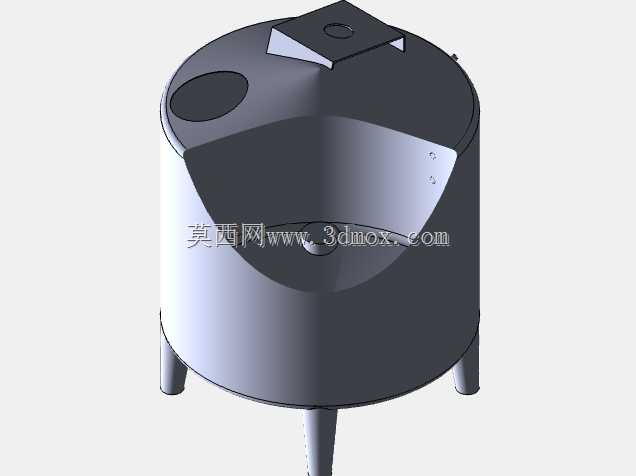

　　这款立式工业储液罐体的设计，核心围绕常压工况下的流体存储、混合作业需求展开，在精细化工、食品配料、水处理药剂调配等场景中都有广泛适配性。罐体主体采用圆筒形结构搭配标准椭圆封头式罐顶，底部设置三个均匀分布的支腿作为支撑结构，支腿的安装孔位预留了足够的螺栓穿装空间，安装时可直接通过膨胀螺栓或预埋螺栓固定在硬化混凝土地面或钢制操作平台上，支腿高度经过核算，能够满足底部排液管路的安装、阀门操作及日常检修的空间需求，避免排液口距离操作面过近导致的管路排布困难。

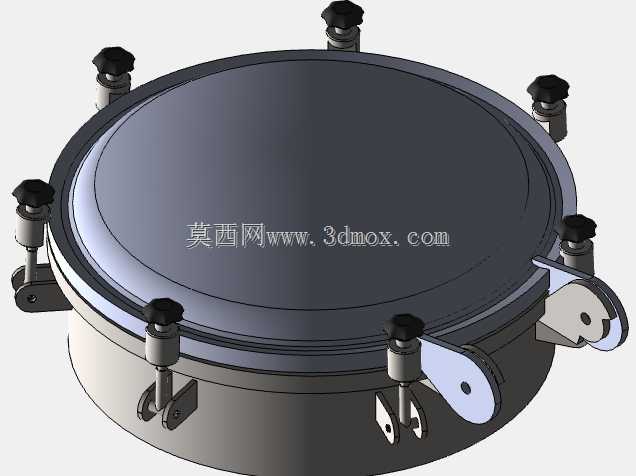

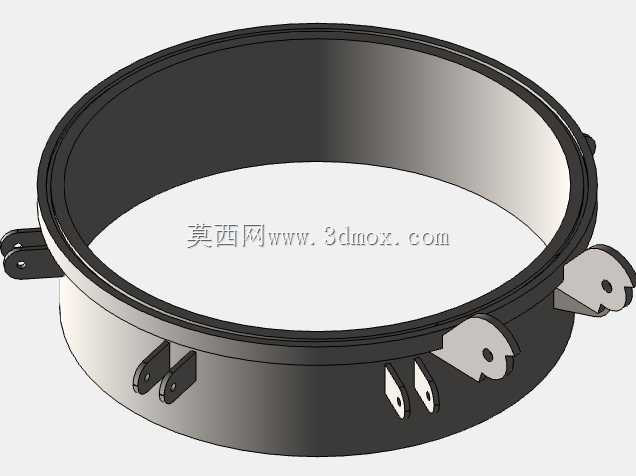

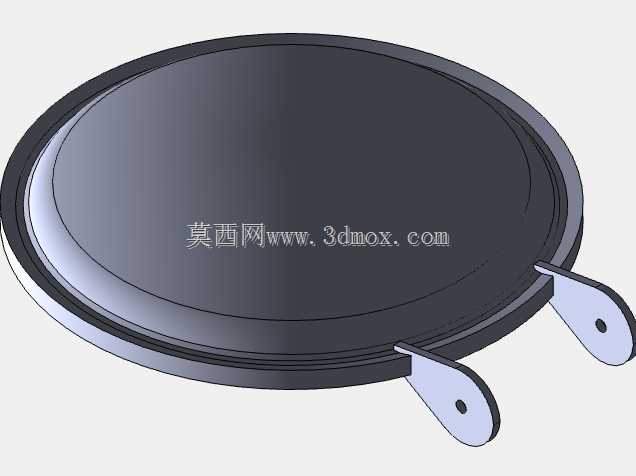

　　罐顶的快开式人孔是这款设计的重点结构之一，人孔采用回转拱盖快开结构，配套的卡箍式锁紧件无需完全拆卸即可实现人孔盖的快速开启，相比传统螺栓紧固人孔，日常内部清理、检修作业的开启效率可提升60%以上，人孔盖与法兰接触面预留了密封件安装槽，可适配耐油橡胶、聚四氟乙烯等不同材质的密封垫片，满足不同存储介质的密封要求，避免介质泄漏或外界杂质进入罐内。人孔旁设置的方形凸起结构为罐顶的呼吸阀/阻火器安装座，安装座的法兰尺寸符合通用管路附件标准，可直接匹配市面上常用的常压储罐呼吸阀，平衡罐内压力，避免进料、出料过程中罐内出现正压超压或负压抽瘪的情况。

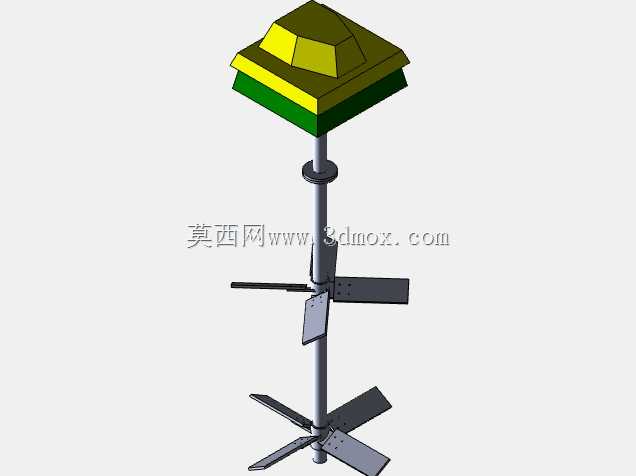

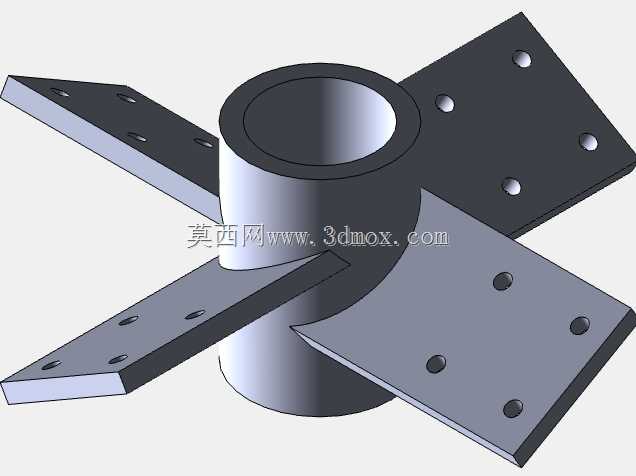

　　罐体内部集成的搅拌装置采用顶入式安装结构，搅拌轴从罐顶中心的安装座穿入罐内，轴端搭配双层斜叶搅拌桨，上层桨叶负责打破罐内液面的浮料结层，下层桨叶可推动罐底介质向上流动，形成上下循环的流场，避免固体颗粒类介质在罐底沉积，搅拌轴与罐顶的安装位置预留了密封件安装空间，可根据介质特性选择填料密封或机械密封结构，防止搅拌过程中介质从轴缝泄漏。罐壁下部设置的侧出接口为出料口，接口法兰高度与罐底沉降区保持合理距离，可避免出料时将罐底沉积的杂质带出，同时接口位置预留了阀门安装的操作空间，方便日常出料操作及阀门维护。

　　设计过程中，罐体的壁厚经过常压容器刚度核算，在满足存储需求的前提下尽可能控制罐体自重，降低支腿及安装基础的载荷要求；罐壁上设置的多个径向接口可根据实际使用需求配置液位计、温度传感器、取样阀等附件，接口的位置排布避开了内部搅拌桨的运动范围，避免附件安装后与搅拌结构发生运动干涉。罐顶除了人孔、呼吸阀座、搅拌安装座之外，还预留了进料口、备用口的安装位置，用户可根据实际工艺需求进行管路对接，无需额外在罐壁开孔改造，减少现场施工的工作量。

　　从安装边界来看，罐体的整体外径、总高度都适配常规车间的门洞尺寸及吊装设备的载荷范围，运输过程中无需对罐体进行拆分，可整体吊装就位；支腿的分布圆直径经过优化，在保证支撑稳定性的前提下，尽可能缩小占地面积，适配中小型生产车间的紧凑布局需求。罐体底部的排净口设置在罐底最低位置，配合罐底的微坡设计，可在罐体清空时将内部残留介质完全排出，减少介质残留带来的交叉污染问题，也方便后续的罐体清洗作业。
