离心泵用脉冲叶轮结构设计

　　在流体输送类设备的核心部件设计中，叶轮作为直接与介质接触、完成能量转换的核心结构，其型线、流道布局、安装配合精度直接决定整泵的运行效率、脉冲抑制能力与运行稳定性。这款适配离心式脉冲泵的叶轮结构，主要面向对流体脉动控制有要求的输送场景，常见于精细化工介质定量输送、水处理系统精准加药、食品流体无菌输送等工况，这类场景既需要离心泵具备稳定的扬程输出，又要尽可能降低常规离心泵运行时的流道脉冲带来的管路振动、计量偏差问题。

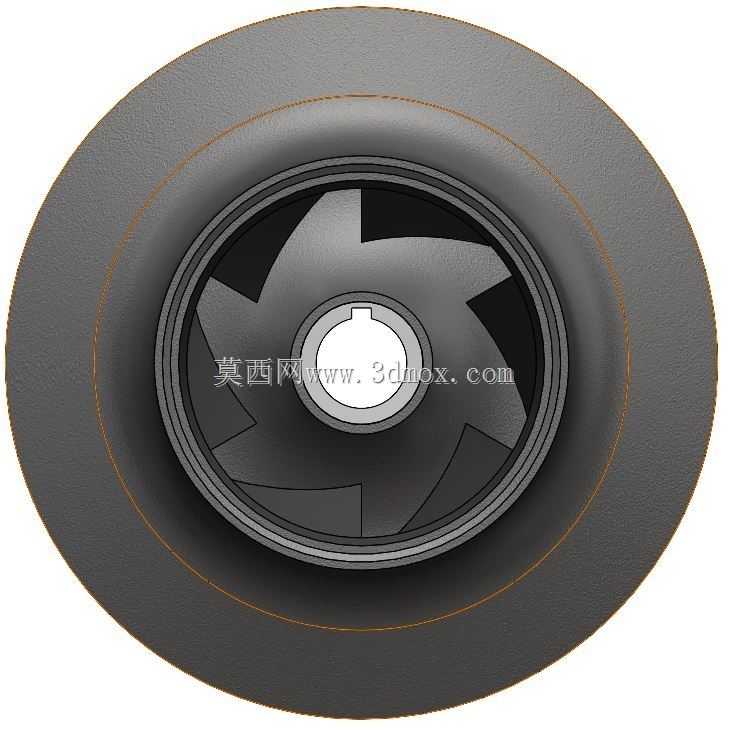

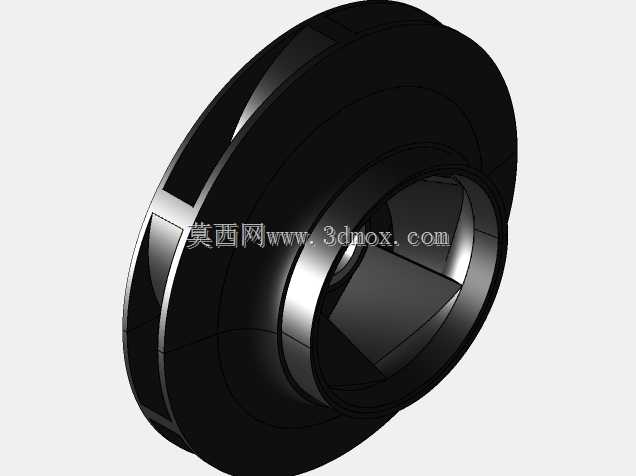

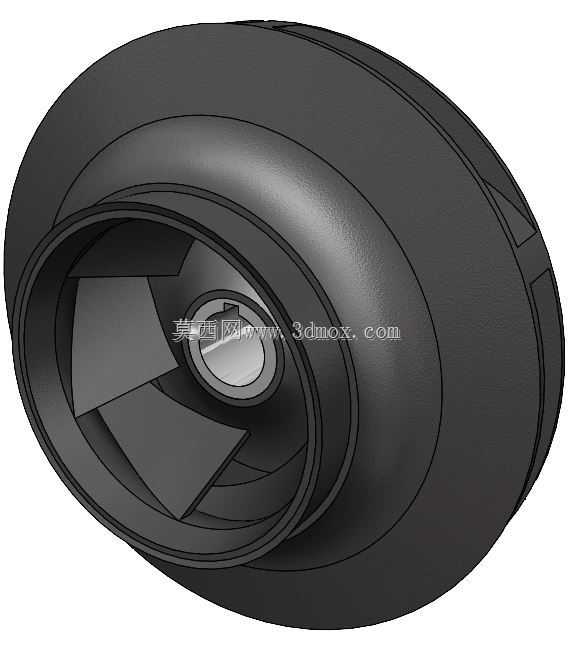

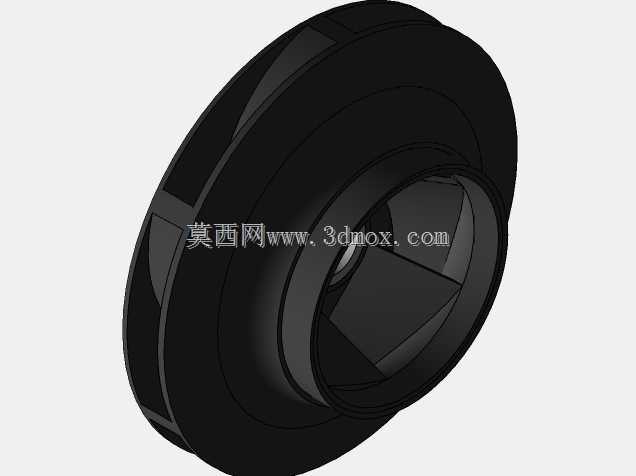

　　从结构设计逻辑来看，这款叶轮采用闭式叶轮的基础构型，轮盘与轮盖的曲面过渡完全按照流体在离心力作用下的流动轨迹做顺滑处理，避免流道内出现直角拐点造成的局部涡流与能量损失。叶片采用后弯式布局，同时在叶片出口端做了特殊的修型处理，能够在介质甩出叶轮的过程中，对不同流道甩出的介质流做相位对冲，抵消常规叶轮出口处的周期性压力脉动，这也是其适配脉冲泵工况的核心设计点。叶轮中心的安装轴孔采用带键槽的标准配合结构，轴孔与轮盘的同轴度公差控制在IT7级范围内，能够保证叶轮高速旋转时的动平衡精度，降低运行过程中的径向跳动，避免轴封部位因偏心受力出现过早磨损。

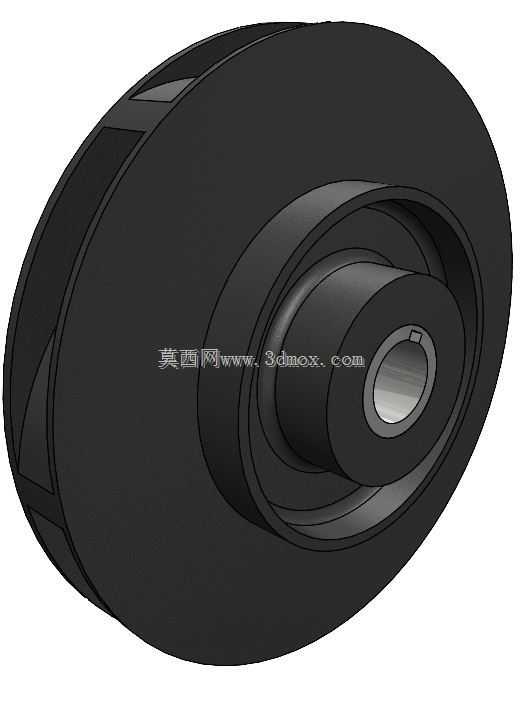

　　从安装边界来看，叶轮的轴向定位依靠轴孔末端的台阶面与泵轴上的轴肩配合，轮盖侧的入口端做了圆柱形的止口结构，能够与泵体的吸入室密封环形成精准配合，配合间隙控制在0.2-0.3mm区间，既可以避免叶轮旋转时与静止件发生刮蹭，又能减少高压介质从出口端回流到吸入侧的容积损失。叶轮的整体径向尺寸根据适配泵的流量参数做匹配设计，叶片出口宽度经过流道仿真校核，能够保证在额定转速下，介质通过流道时的流速均匀分布，不会出现局部流速过高造成的气蚀风险。

　　在实际应用场景中，这款叶轮既可以替换同安装尺寸的常规离心泵叶轮，用来降低管路系统的流体脉动，减少管路上压力表、流量计等精密仪表因脉冲冲击出现的测量误差与寿命损耗，也可以直接配套在专用的脉冲离心泵上，用于对流量稳定性要求较高的工艺流程。设计过程中针对叶轮的壁厚做了均匀化处理，轮盘与叶片的壁厚差控制在1.5mm以内，不管是采用铸造加工还是机加工成型，都能减少加工过程中的应力变形，同时做动平衡校验时不需要去除过多的材料，能够保证叶轮整体的结构强度。叶片的进口端做了圆角修边处理，能够降低介质进入流道时的冲击损失，提升泵的吸入性能，降低装置气蚀余量的要求，让泵在入口压力偏低的工况下也能稳定运行，不会因为入口介质汽化出现振动、噪音突增的问题。

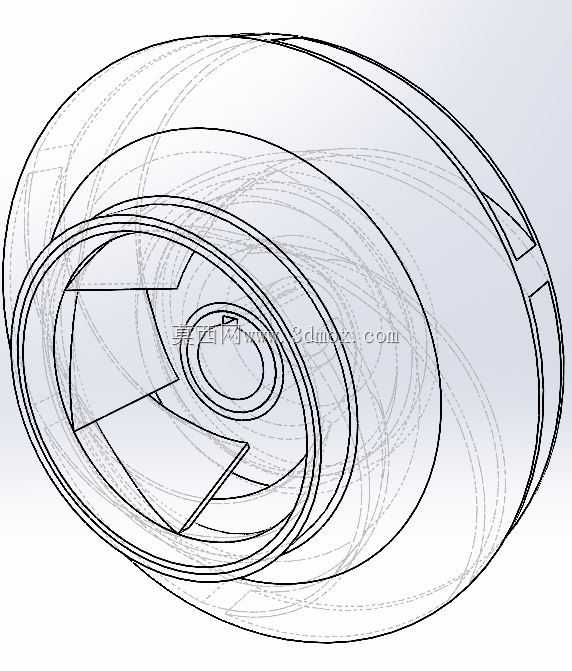

　　从结构可靠性角度出发，叶轮的叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，避免应力集中，在长期承受交变流体载荷的工况下，不会出现焊缝开裂或者叶片根部断裂的问题。针对不同的输送介质，这款叶轮的结构可以适配不锈钢、工程塑料、双相钢等多种材质加工，结构本身不需要做大幅修改，只需要根据材质的强度特性调整局部壁厚即可，具备较好的通用性。在三维建模过程中，所有曲面都采用G2连续过渡，能够直接导入仿真软件做流场分析、结构应力分析，也可以直接生成加工刀路用于五轴加工或者模具开模，不需要二次修模处理，能够缩短产品从设计到落地的周期。
