交错框架式支撑台面结构设计

这款交错框架式支撑台面，最初是针对小型工装装配工位的承载需求做的结构方案，日常在精密零部件装配、小型工件检测、实验室样件摆放这类场景里都能适配，区别于常规的矩形直框台面，它的交叉受力结构能在不额外增加型材壁厚的前提下，提升整体抗扭性能，避免单侧放置重物时出现框架边角翘曲的问题。

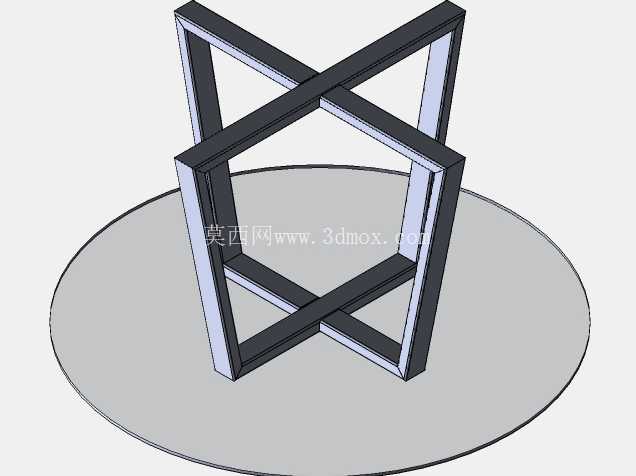

从实际使用的角度看，这类台面不需要额外铺设整面台板，框架本身的交叉梁就能形成稳定的支撑平面，搭配圆形底座的安装形式，不管是放置在车间环氧地坪上，还是固定在流水线侧边的工位区，都能保证足够的接触面积，不会因为地面轻微不平整出现晃动。设计的时候特意把两组矩形框架做了90度交叉互穿的结构处理，每根框边的型材都做了45度切角拼焊，拼接位置的焊缝都隐藏在框架内侧，外侧没有突出的焊疤，既不会刮蹭放置的工件，也能减少后期打磨的工作量。

在受力逻辑上，常规单框台面的受力点集中在四个角的支撑腿位置，当重物放在框架中心区域时，框边中部容易出现下挠变形，而这款交叉结构相当于在台面内部增加了两道斜向的加强筋，不管重物放在台面的哪个象限区域，载荷都能通过交叉的框边分散到底座的整个圆周上，不会出现局部应力集中的情况。实际选型搭配的时候，框架的型材可以根据承载需求选择不同规格的方管，如果是放置轻量的电子元器件装配物料，用20*20mm的薄壁方管就能满足需求，如果是放置小型工装夹具、五金加工件，换成30*30mm的加厚方管就能把单工位承载提升到150kg以上，不需要改动整体的结构外形。

安装边界上，底部圆形底座的直径比上层框架的外接圆直径大出15%左右，这个尺寸比例是经过反复调试的，既不会因为底座过大占用过多的工位空间，也不会因为底座过小导致台面受侧向力时倾翻，底座上预留了四个均匀分布的安装孔，可以直接用膨胀螺栓固定在地面，也可以搭配可调脚杯做高度微调，适配不同身高操作人员的作业高度需求。框架的交叉位置没有做额外的焊接固定，而是采用了榫卯式的嵌合结构，每根框边在交叉位置都开了半深的卡槽，安装的时候直接卡合定位再做满焊，比直接搭焊的结构强度高40%左右，也能避免焊接时出现框架错位的问题。

日常使用场景里，这类台面还可以根据需求在框架上加装挂板、物料盒挂条，或者在交叉框的空隙里嵌入防静电胶皮、不锈钢台板，拓展成不同功能的作业工位，比如在电子装配车间用的时候，直接在框架上铺设5mm厚的防静电胶皮，就能作为元器件组装工位使用；在五金质检区用的时候，嵌入10mm厚的钢板，就能作为小型零件的检测、打磨工位。结构本身没有多余的装饰性设计，所有的框边都是等截面型材，加工的时候只需要切割标准长度的型材、切角、开槽，不需要定制特殊的冲压件，加工成本比常规的带加强筋台面低20%左右，组装也更方便，不需要复杂的工装定位，普通的焊接工人就能完成整体拼装。

另外在空间利用上，交叉框架的下方没有多余的横撑遮挡，操作人员的腿部有足够的活动空间，不管是坐姿作业还是站姿作业，都不会出现磕腿的情况，区别于常规台面下方四条支撑腿容易绊脚的问题，圆形底座的边缘做了圆弧过渡，即使人员在工位周边走动，也不会被尖锐的边角磕碰。如果需要做台面的移位，因为整体结构都是型材焊接，重量比整板台面轻很多，两个工人就能轻松抬动，不需要借助叉车等搬运设备，适合需要经常调整工位布局的小型加工车间或者试制实验室使用。在做表面处理的时候，框架整体可以做喷塑、镀锌或者喷漆处理，根据使用环境的防腐需求选择对应的工艺，比如在潮湿的打磨车间使用就做热镀锌处理，在洁净装配车间使用就做静电喷塑处理，适配不同的作业环境要求。
