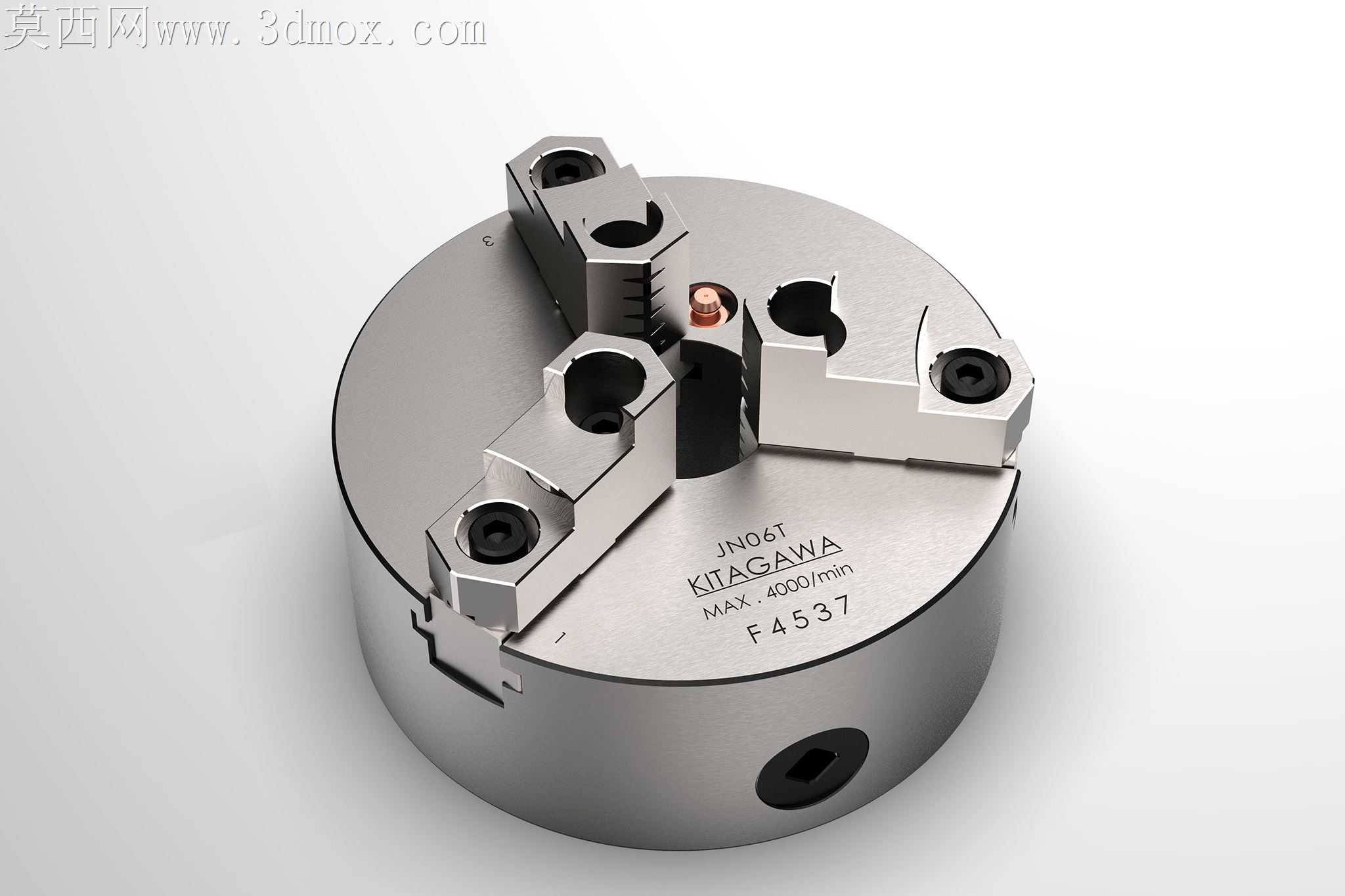

北川JN06T三爪卡盘精密结构设计

轴类零件车削加工中，卡盘的夹持同轴度偏差、高速运转下的爪座松动是长期困扰一线加工的痛点，这款三爪卡盘的结构细节，恰好针对这些现场问题做了针对性的结构适配。盘体上的三个爪座导向槽采用了等距120度分布的渐开线配合面，没有采用普通卡盘常见的矩形直槽设计，这种配合形式能在卡爪收紧时自动补偿小范围的磨损间隙，避免长期使用后爪座出现径向窜动，哪怕夹持小直径细长轴，也能把夹持端的圆跳动控制在更小范围内。盘体侧面的扳手孔做了内凹的沉台处理，不是简单的通孔结构，沉台的深度刚好能让四方扳手完全嵌入，拧紧时不会因为扳手受力偏斜导致孔口磨圆，车间里常见的老卡盘扳手孔打滑变形问题，在这个结构里能得到明显缓解。卡爪与爪座的连接采用了可拆卸的硬爪基座设计，每个卡爪的安装定位面都做了0.02mm的配合公差预留，更换不同行程的软爪时，不需要反复修磨爪面就能保证初始同轴度，减少装夹校准的辅助时间。盘体端面刻印的转速标识旁，做了一圈细微的环形防滑纹，不是为了装饰，是在手动微调卡爪位置时，手指能靠这圈纹路获得足够的摩擦力，不会因为盘面沾了切削液打滑。卡盘中心的通孔边缘做了R0.5的圆角过渡，没有尖锐的直角棱边，穿入长轴料时不会刮伤棒料表面，也能避免应力集中导致的盘体中心开裂，毕竟高速旋转时中心位置的应力是整个盘体最高的。三个卡爪的夹持端面做了交错的细齿纹路，齿高控制在0.3mm，既不会因为齿太深在工件表面留下过深的夹痕，也能保证足够的夹持摩擦力，重切削时不会出现工件打滑移位的情况。盘体背面的主轴连接止口做了两级定位台阶，适配不同规格的车床主轴法兰，安装时不需要额外做过渡接盘，止口的配合面做了发黑防锈处理，长期暴露在切削液飞溅的环境里也不会轻易锈死，后期拆卸维护更方便。卡盘内部的伞齿轮传动副，每个齿面都预留了润滑脂存储槽，日常维护时只需要从扳手孔注入少量润滑脂，就能均匀覆盖所有啮合齿面，不会因为高速旋转把润滑脂甩干导致传动卡滞。
