在工业通风、除尘、废气输送这类管网系统里,风压波动是常年绕不开的实际问题——支管风阀开度调整、主管道积尘导致截面变化、前端设备启停带来的气流冲击,都会让管网内的风量偏离设计值,轻则导致工位捕集效率下降,重则让整个通风系统的阻力失衡,出现部分支管倒灌、部分支管风速过高的问题。这套加权气压阻尼装置,就是针对这类变工况下的风量稳定需求设计的,和普通的手动调节风阀、电动对开多叶阀不同,它不需要外接电源或者控制信号,依靠自身的机械结构配重,就能在不同风压条件下自动调整过流截面,维持后端管路的风量稳定。

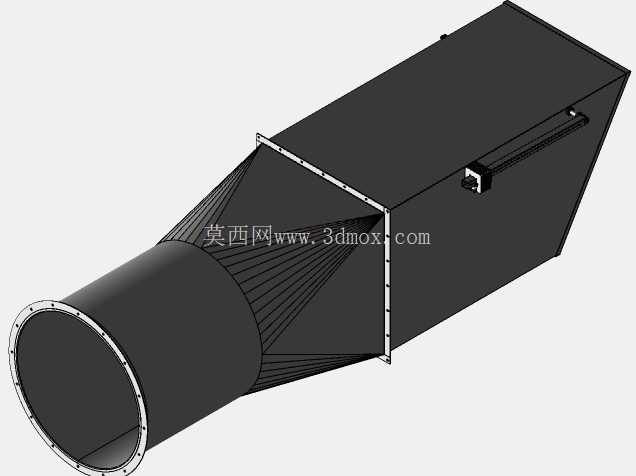

从结构设计来看,装置整体采用变径过渡加方形阻尼腔的组合形式,入口端是标准圆形法兰接口,能直接和现场的圆形通风管道对接,法兰的螺栓孔间距、密封面宽度都遵循通用通风管道的安装规范,不需要额外做转接件就能完成对接。圆形入口之后是渐扩变径段,这段结构做了分块钣金折弯拼接的设计,渐变的角度经过流场仿真校核,能把圆形管道里的旋流、紊流逐步整理成均匀的层流状态,避免气流直接冲击阻尼机构造成的阀板抖动,同时渐扩结构也能降低局部阻力损失,减少不必要的风压损耗。变径段之后是方形的阻尼腔体,腔体侧面做了外翻边的法兰结构,既可以和后续的方形风管连接,也能直接固定在设备的进风口位置,腔体的板材厚度根据管道公称尺寸匹配,常规工况下采用镀锌冷轧钢板制作,有防腐需求的场景也可以更换为不锈钢板材,所有拼接位置都做了满焊密封处理,避免漏风影响风压控制精度。

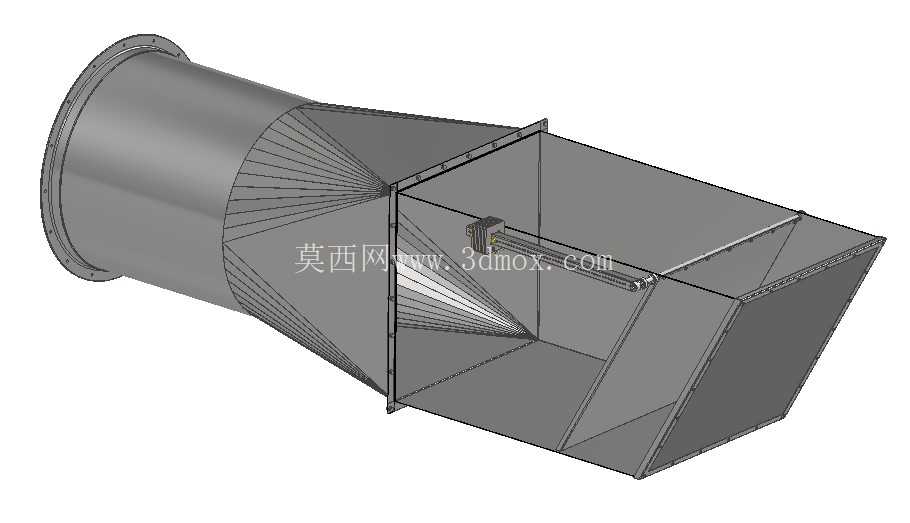

阻尼调节的核心机构布置在方形腔体内部,采用加权杠杆式的结构设计,阀板的转轴位置做了偏置处理,搭配可调整位置的配重块,能根据现场需要的维持风量精准设定动作阈值:当管道内风压低于设定值时,阀板在配重作用下保持较大的过流开度,保证气流正常通过;当风压因为系统工况变化升高时,气流作用在阀板上的力矩超过配重的平衡力矩,阀板就会自动向关闭方向转动,缩小过流面积,抵消风压升高带来的风量增量,让通过装置的风量始终稳定在设计区间内。和电动调节风阀相比,这种纯机械的结构不需要布设控制线路、不需要配套风压传感器和控制器,后期几乎没有维护成本,尤其适合那些布线困难、工况相对稳定但需要长期维持风量恒定的通风支管场景,比如除尘系统的工位捕集罩支管、实验室通风系统的支管、工业炉的送风支管等位置。
安装边界上,装置的整体长度根据入口管径匹配,常规DN300到DN1000的管径都有对应的适配尺寸,安装时需要注意入口前要保留至少3倍管径长度的直管段,避免弯头、变径带来的气流偏斜影响阀板的动作精度,装置本身可以水平安装也可以垂直安装,垂直安装时需要根据气流方向重新调整配重块的位置,抵消阀板自身重力带来的力矩偏差。在建模过程中,所有钣金件的折弯系数、焊缝预留量都按照实际加工工艺设置,法兰的螺栓孔位置、阀板的转动间隙都做了干涉检查,整个模型可以直接拆图用于生产加工,也可以导入到通风系统的整体装配模型中做管路阻力模拟、安装空间校核。
实际工程应用里,这类机械加权式的气压阻尼装置往往被用在系统管网最末端的支路上,不需要集中控制就能实现各个支路的风量自平衡,能大幅降低通风系统调试阶段的风阀调整工作量,也能避免系统运行过程中因为个别支路风阀误动带来的整个系统风量失衡问题。和常见的定风量阀相比,这种结构的过流通道没有多余的导流叶片和节流组件,阻力损失更小,也不容易被管道内的粉尘、纤维杂物卡滞,更适合用在含尘废气、物料输送风网这类工况相对复杂的场景。
