带象限算子工业通风管道扇形阻尼装置

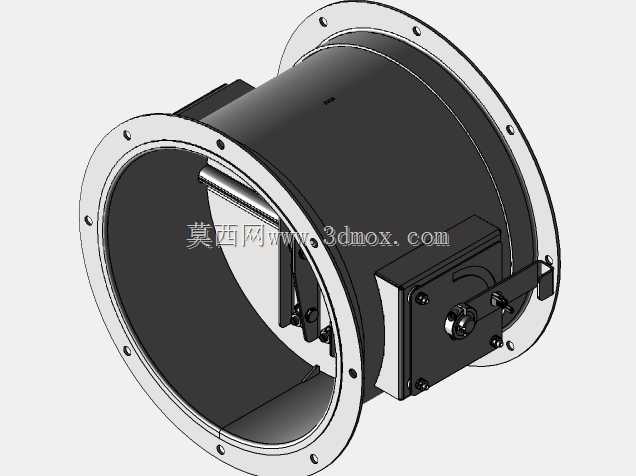

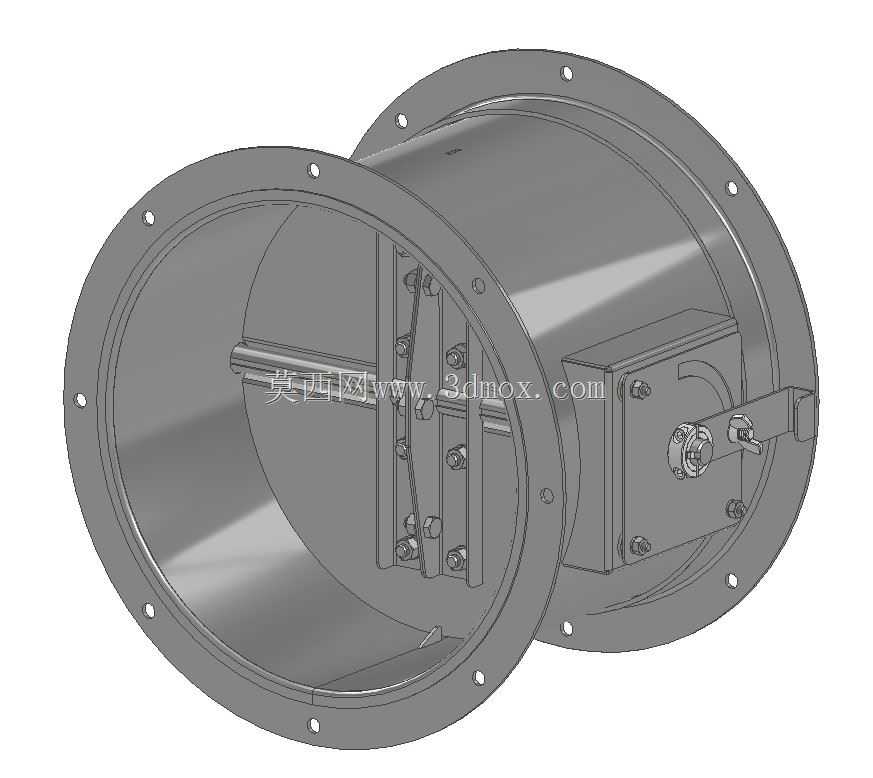

　　在工业厂房通风、除尘系统、工艺排风管路的实际布设场景中，这类带象限算子的扇形操作阻尼装置，是管路风量调节环节里非常实用的执行部件，区别于普通的插板风阀、对开多叶调节阀，它的调节逻辑更适配需要精准开度反馈、带操作阻尼手感的管路工况，不会因为管路内风压波动出现阀板自行移位、开度漂移的问题。从结构设计逻辑来看，整体采用圆筒形法兰对接的主体结构，两端的法兰盘预留了均匀分布的螺栓安装孔，安装边界完全匹配常规圆形通风管道的对接标准，不需要额外做变径转接件，现场安装时直接和同管径的风管法兰对齐，穿入螺栓加密封垫紧固即可，法兰端面的平面度公差控制在合理范围，能避免对接后出现漏风的问题。装置核心的调节部分采用扇形阻尼操作结构，

　　侧面的操作盒内部集成了阻尼限位结构，阀板的转轴横向贯穿筒体内部，转轴上固定的单片式阀板和筒体内径做了小间隙配合，转动转轴时阀板在筒体内翻转，通过改变阀板和气流方向的夹角来调整过流面积，实现风量的精准控制。和普通风阀不同的是，这套操作机构带象限算子刻度标识，操作人员可以通过外部的操作手柄位置，直接对应到阀板的实际开度，不需要额外加装开度反馈装置，就能直观判断当前管路的通流比例，在需要平衡各支路风量的通风系统里，这种直观的刻度反馈能大幅降低系统调试的工作量。阻尼结构的设计是这套装置的核心特点，操作机构内部设置了阻尼摩擦副，转动手柄时需要施加稳定的操作力才能带动阀板转动，当松开手柄时，阻尼结构提供的摩擦力矩可以抵消阀板受到的气流冲击扭矩，

　　避免阀板在风压作用下自行转动，保证设定好的开度长期稳定，不需要额外加装锁止销或者定位螺栓，日常调节时只需要扳动手柄到对应刻度位置即可，操作步骤非常简便。筒体内部的阀板固定结构采用多组螺栓压紧的方式，把阀板牢牢固定在转轴上，避免长期受气流冲刷出现阀板松动、转轴和阀板打滑的问题，所有和气流接触的部件都采用金属板材弯折焊接成型，没有易损的非金属部件，能适配含尘气流、高低温排风等相对恶劣的管路工况，不会因为长期接触腐蚀性排风、高温烟气出现部件老化失效的问题。从安装尺寸的适配性来看，筒体的轴向长度控制在合理范围，不会在管路中占用过长的安装空间，对于布设空间紧凑的厂房夹层、设备顶部排风管路来说，这种短轴向尺寸的设计能大幅降低安装难度，

　　不需要为了安装阀门额外调整管路的整体走向。侧面的操作盒突出筒体的尺寸也做了优化，不会和周边的管路支架、保温层产生干涉，操作手柄的转动范围覆盖阀板从全闭到全开的全部行程，转动过程中不会碰到法兰或者相邻的管路部件。在实际应用中，这类阻尼装置常被用在除尘系统的支路风量平衡、工艺排风的点位风量调节、通风空调系统的末端送风调节场景，尤其是在需要频繁调整开度、同时要求开度保持稳定的管路中，带阻尼的操作结构比普通风阀的适用性更强，不会因为设备启停产生的风压冲击导致阀板位置变动，减少了后期运维过程中反复调试风量的工作量。建模过程中对内部的阻尼结构、转轴支撑结构、阀板密封间隙都做了符合工程实际的还原，法兰的螺栓孔位置、孔径参数都遵循通用通风管道的安装标准，结构件的壁厚设置也符合实际钣金加工的工艺要求，没有出现无法落地加工的理想化结构，所有焊接位置、螺栓连接位置都做了合理的工艺避让，能直接作为结构设计选型、非标风阀设计的参考模型使用。
