快开式圆形压力容器检修人孔结构

　　快开式圆形人孔作为承压罐体、密闭舱室的常用检修通道部件，常被布置在储液罐顶部、变压器油箱侧壁、反应釜封头位置，日常生产中承担着供运维人员进出设备内部开展检修、清淤、元器件更换作业的核心作用，同时在设备正常运行时要保证与罐体连接位置的密封可靠性，避免内部介质泄漏、外部杂质侵入。这类圆形人孔的结构设计首先要匹配安装位置的开孔尺寸，常规适配的罐体开孔直径多在500mm到800mm区间，刚好满足单人携带检修工具进出的空间需求，整体安装法兰的外径要比开孔直径大出100mm到150mm，预留出螺栓紧固、快开压块安装的操作空间，安装时需要提前在罐体开孔位置焊接配对法兰，保证法兰端面的平面度公差控制在1mm以内，避免密封面错位导致的密封失效。

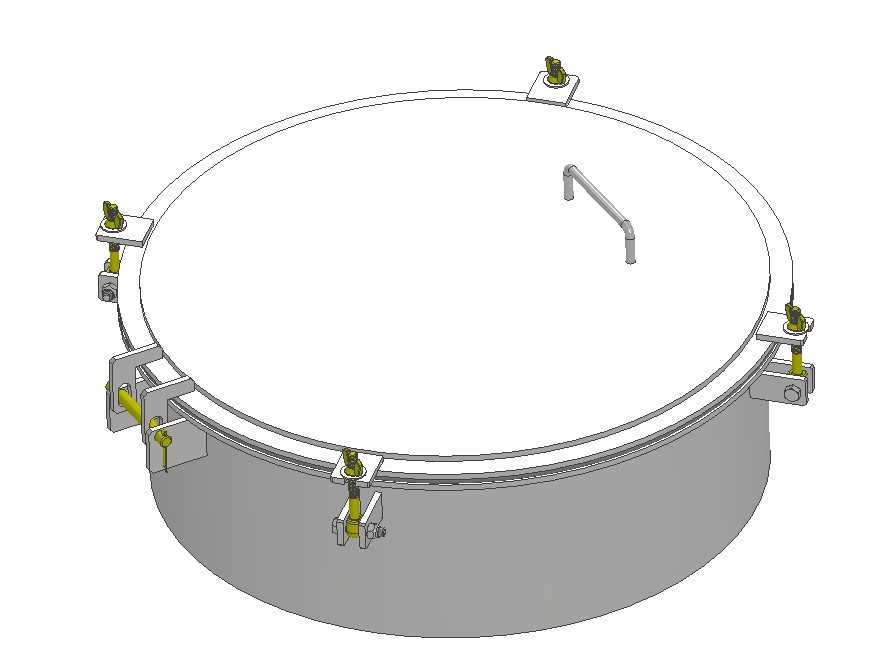

　　人孔盖的顶部设置了一体式冲压成型的提手，提手的高度控制在80mm到120mm之间，方便运维人员开合操作时抓握，提手与盖板的连接采用满焊工艺，保证提手能够承受盖板自身重量以及开合过程中的侧向拉力，不会出现脱焊变形的问题。周边均匀布置的快开锁紧机构是这套结构的核心设计点，不同于传统螺栓紧固式人孔需要逐个拧动螺母的繁琐操作，这套快开结构采用偏心压块配合锁紧螺栓的形式，每个锁紧点的压块可以绕固定销轴转动，当需要关闭人孔时，先将盖板对准密封槽放置到位，把周边压块转动到盖板法兰的上方位置，再拧紧锁紧螺栓上的压紧螺母，就能实现周向均匀压紧，整个开合过程不需要完全拆下所有紧固件，单人即可在3到5分钟内完成人孔的开启或关闭操作，大幅提升检修作业的效率。

　　密封结构的设计上，盖板与法兰的贴合位置预留了标准密封槽，可适配耐油橡胶、硅橡胶、石棉橡胶等不同材质的密封圈，根据设备内部的介质特性、工作温度、压力等级选择对应的密封件，当用于常压储液罐时，密封圈的压缩量控制在20%到30%即可满足密封要求，若用于带微压的舱室，可适当增加锁紧点的布置密度，提升整体压紧力。整套结构的钣金件均采用折弯焊接成型工艺，盖板本体根据承压需求选择3mm到6mm厚度的钢板制作，法兰边采用折弯成型后与筒体焊接，所有焊接位置都做了打磨清渣处理，避免应力集中导致的焊接变形，锁紧机构的销轴、螺栓均采用标准件，方便后期运维过程中更换易损件。在安装边界的考量上，人孔周边需要预留出不小于200mm的操作空间，保证运维人员能够顺利转动压块、拧紧锁紧螺母，避免因为周边管线、结构件的干涉导致锁紧操作无法到位。人孔开启方向可根据现场安装空间调整，提手位置可根据操作习惯设置在盖板的任意方位，不需要额外改动主体结构。这类快开人孔相比传统人孔，在需要频繁开启检修的设备场景下优势十分明显，比如需要定期清理内部积渣的污水处理罐体、需要频繁检查内部绕组的电力变压器油箱、需要定期更换内部滤材的过滤设备，都能通过这套结构降低运维的操作强度，减少停机检修的时间。

　　设计过程中需要重点校核盖板的刚度，避免在承压状态下出现盖板中部拱起变形，导致周边密封面压力不均出现泄漏，因此盖板背面可根据实际承压需求设置加强筋，加强筋采用型钢焊接或者一体冲压成型，在不增加过多盖板厚度的前提下提升整体刚度，控制整体重量。锁紧点的数量根据人孔直径、工作压力确定，直径600mm的常压人孔均匀布置6个锁紧点即可满足密封要求，若工作压力达到0.1MPa以上，可将锁紧点增加到8到10个，保证周向压紧力均匀分布，不会出现局部密封不严的问题。所有外露的金属部件都可根据使用环境做防腐处理，比如在户外使用的设备可做镀锌或者喷塑处理，在有腐蚀介质的环境中可采用不锈钢材质制作，提升结构的使用寿命。
