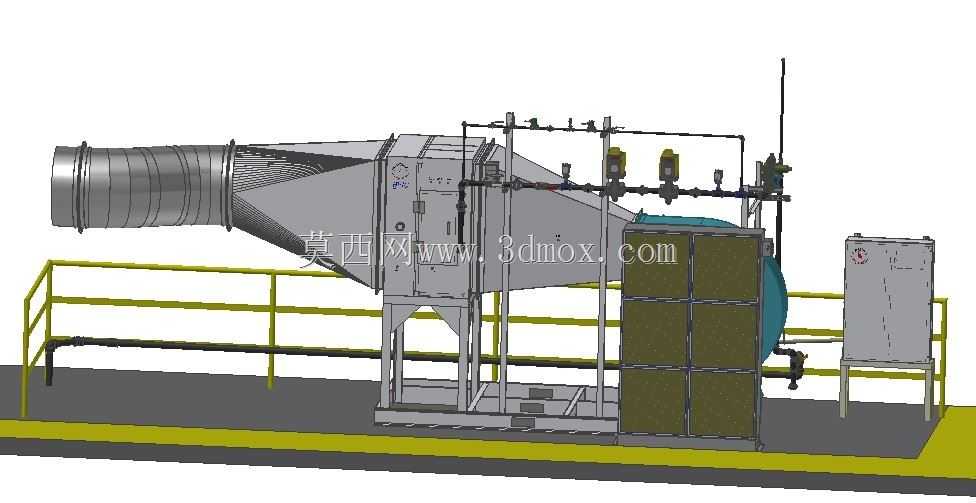

铸造用带过滤入口工业燃气预热装置

　　在铸造车间的砂型烘干、金属熔炼前燃气预处理环节，这类燃气预热装置是直接对接车间主燃气管道的核心配套设备，区别于普通民用燃气加热器，它自带的过滤入口段能直接拦截车间燃气管道内残留的焊渣、锈蚀碎屑、密封带残段等杂质，避免杂质进入后续燃烧器喷嘴造成堵塞、偏燃甚至回火故障，从源头降低燃烧系统的维护频次。从结构设计逻辑来看，设备采用卧式布置的换热腔体，入口端设置渐扩式过滤段，内置可抽拉的金属滤网组件，无需拆解主管道即可完成滤网的清理更换，适配铸造车间连续生产的运维需求；换热段采用错流换热结构，燃气走管程，预热后的余热烟气走壳程，无需额外外接热源即可完成燃气的预热升温，将进入燃烧器的燃气温度提升至设定区间，

　　避免冬季低温燃气进入炉膛后造成燃烧不稳定、热效率骤降的问题。设备的支撑框架采用型钢焊接成型，底部预留了与车间设备平台匹配的安装孔位，整体安装边界适配常规铸造车间二层操作平台的预留空间，侧面设置的检修平台带安全护栏，可容纳运维人员完成阀门调校、仪表巡检、滤网更换等日常操作，无需额外搭建临时检修架。管路上配置的控制阀组、压力检测仪表、安全切断阀采用模块化集成布置，所有管路接口均采用法兰连接，便于现场安装时对接不同走向的车间燃气管道，无需在现场进行大量焊接作业，降低施工过程中的安全风险。设备出口端设置变径连接段，可直接对接不同功率的工业燃烧器入口，适配从砂芯烘干炉到小型保温炉的多种铸造加热设备的燃气供给需求，在实际运行中，

　　经过预热的燃气与助燃空气混合后燃烧更充分，能有效降低燃气消耗量，同时减少不完全燃烧产生的碳烟排放，改善铸造车间的作业环境。设计过程中充分考虑了铸造车间多粉尘、振动大的工况，所有仪表接口均做了防尘密封处理，框架连接处设置了减震垫，避免车间其他重型设备运行产生的振动造成仪表失灵、管路接口松动泄漏的问题；过滤段的滤网采用耐高温不锈钢材质，可承受短时高温燃气倒灌的冲击，避免滤网被高温烧坏失效。设备整体的外形尺寸经过优化，在保证换热面积满足3MMBTU加热功率需求的前提下，尽可能压缩了设备的横向占用空间，适配老车间改造时狭窄的设备安装区域，无需对原有车间平台进行大规模拆改即可完成安装就位。管路阀组的布置高度符合人体工程学设计，

　　日常操作的阀门手轮距离检修平台面的高度在1.1米到1.4米之间，运维人员站在平台上即可完成所有阀门的开关操作，无需攀爬或借助额外工具。设备的保温层采用可拆卸式结构，外层包裹金属防护壳，既能减少换热过程中的热量散失，又能在设备检修时快速拆解保温层，完成换热管的检查与维护，避免保温层被破坏后无法重复利用造成的材料浪费。在实际选型匹配时，可根据后端燃烧设备的实际燃气流量、所需预热温度，调整换热管的数量与排布方式，同时过滤段的滤网精度可根据车间燃气的清洁度进行选配，从粗过滤到高精度过滤均可适配，满足不同铸造生产线的实际工况需求。
