八英寸螺旋入口防护笼结构设计

这款八英寸规格的螺旋入口防护结构，主要应用在散料输送、粉体气力输送、粮食仓储进出料等场景的管道端口位置，核心作用是在不阻碍物料螺旋喂入的前提下，阻挡大尺寸异物进入输送管路，同时避免人员肢体误伸入高速运转的螺旋输送构件造成机械伤害，是输送系统端口安全防护的常用配套构件。

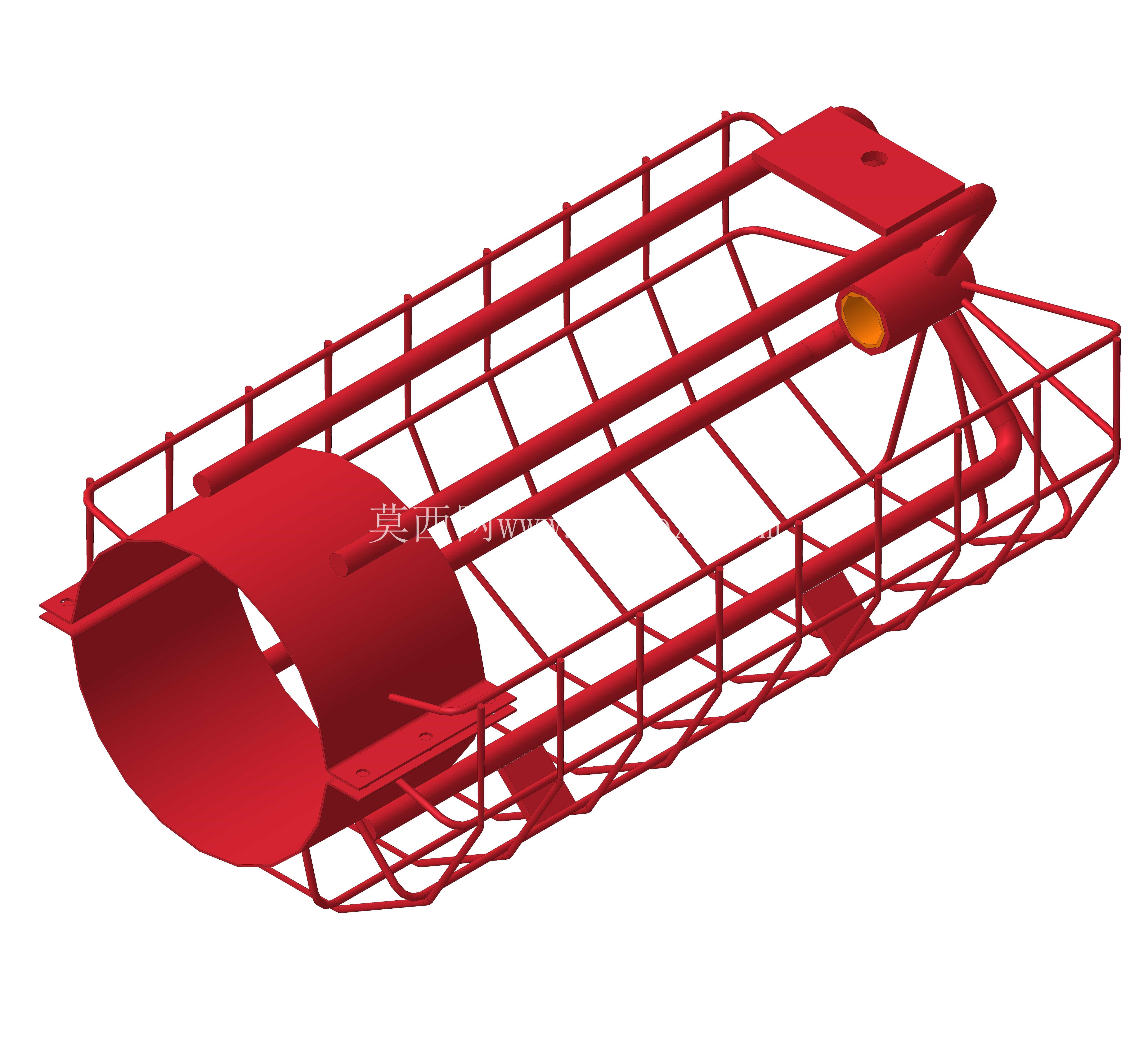

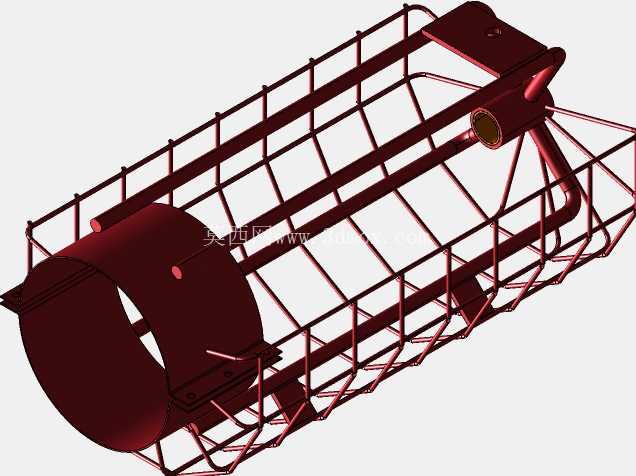

从结构设计逻辑来看，整体采用笼式框架搭配主筒体的组合形式，前端的圆筒段直接对接八英寸公称通径的输送管道，筒体内径与管道通径完全匹配，对接边预留了螺栓安装孔位，可直接通过法兰或抱箍与上游管道实现刚性连接，安装时需保证筒体轴线与螺旋输送轴的同轴度偏差控制在2mm以内，避免螺旋叶片运转时剐蹭防护结构内壁。筒体后端延伸出的笼式框架采用等距排布的圆钢弯焊成型，纵向筋条沿螺旋喂入的轨迹做了弧度适配，既不会阻挡物料沿螺旋切线方向进入管道，又能形成均匀的防护间隙，间隙尺寸控制在35mm以内，符合机械安全防护的距离要求，可有效阻挡成年人手指误伸入内部运动构件区域。

在实际工况应用中，这类防护结构常配套在螺旋输送机的进料口、粮库进出粮口的外接端口、农用机械的物料收集入口位置，相比全封闭的端盖结构，笼式设计不会造成物料喂入阻力增大，即使是含水率稍高的黏性散料，也不会在入口位置出现架桥堵料的问题。框架顶部预留的安装支耳可直接与设备主机的机架做固定连接，抵消物料冲击、螺旋运转带来的振动载荷，避免长期使用后连接位置出现焊缝开裂、结构移位的问题。

设计过程中充分考虑了工况的耐用性需求，所有筋条的弯折位置都做了圆角过渡，没有尖锐的棱角凸起，既避免安装维护过程中划伤操作人员，也不会在物料通过时刮蹭、勾挂纤维类、长条状的杂物，减少杂物缠绕在防护结构上造成堵料的概率。整体结构采用等强度设计，主筒体壁厚与筋条直径做了匹配选型，在满足防护强度要求的前提下尽可能降低整体重量，单人即可完成安装对位，不需要额外的吊装辅助。

从安装边界来看，该防护结构沿管道轴线方向的总长度适配常规螺旋入口的伸出长度，不会超出设备主机的安装轮廓，侧面的笼架外轮廓比主筒体直径大出120mm左右，可覆盖入口位置的整个危险区域，不存在防护盲区。底部的支撑筋条可直接搭在进料斗的边沿位置，分担部分结构载荷，降低连接法兰处的受力负荷。在不同的应用场景下，该结构的表面处理可根据工况做适配，普通室内输送场景采用喷漆防锈处理即可，户外或有腐蚀性物料的场景可更换为镀锌或不锈钢材质，结构本身的建模参数完全保留了可编辑性，方便设计人员根据实际的管道角度、安装空间做局部尺寸调整，不需要重新搭建整体框架，可直接对接不同规格的螺旋输送端口做适配修改。
