拖拉机后置3米重型清扫刷结构设计

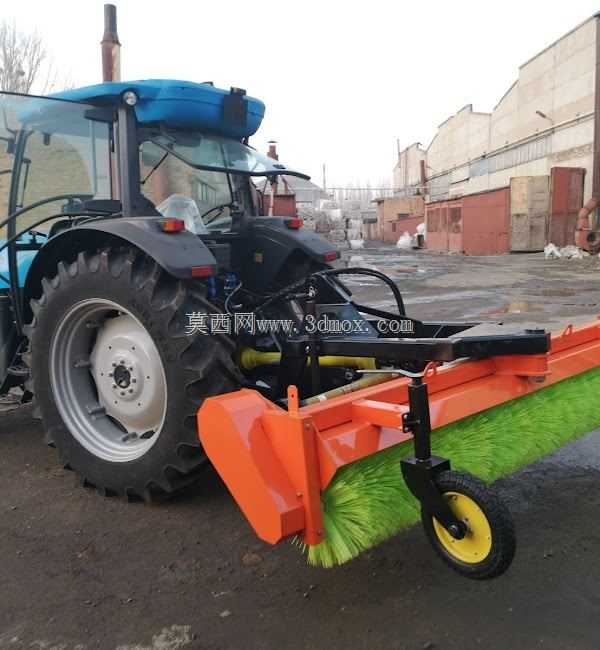

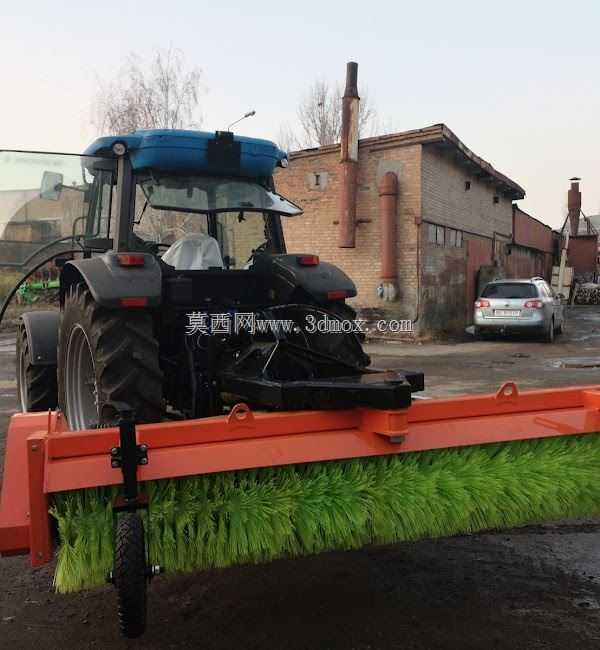

这款适配拖拉机后置挂接的重型清扫装置，核心作业幅宽设定为3米，主要面向乡村道路日常养护、厂区硬化路面积尘清理、施工场地散落渣土清扫、农牧区作业后场地规整等场景设计，可直接匹配卡特2类、卡特3类标准后置三点悬挂接口，无需额外改装挂接支架即可完成快速挂载，降低农户与养护单位的机具适配成本。

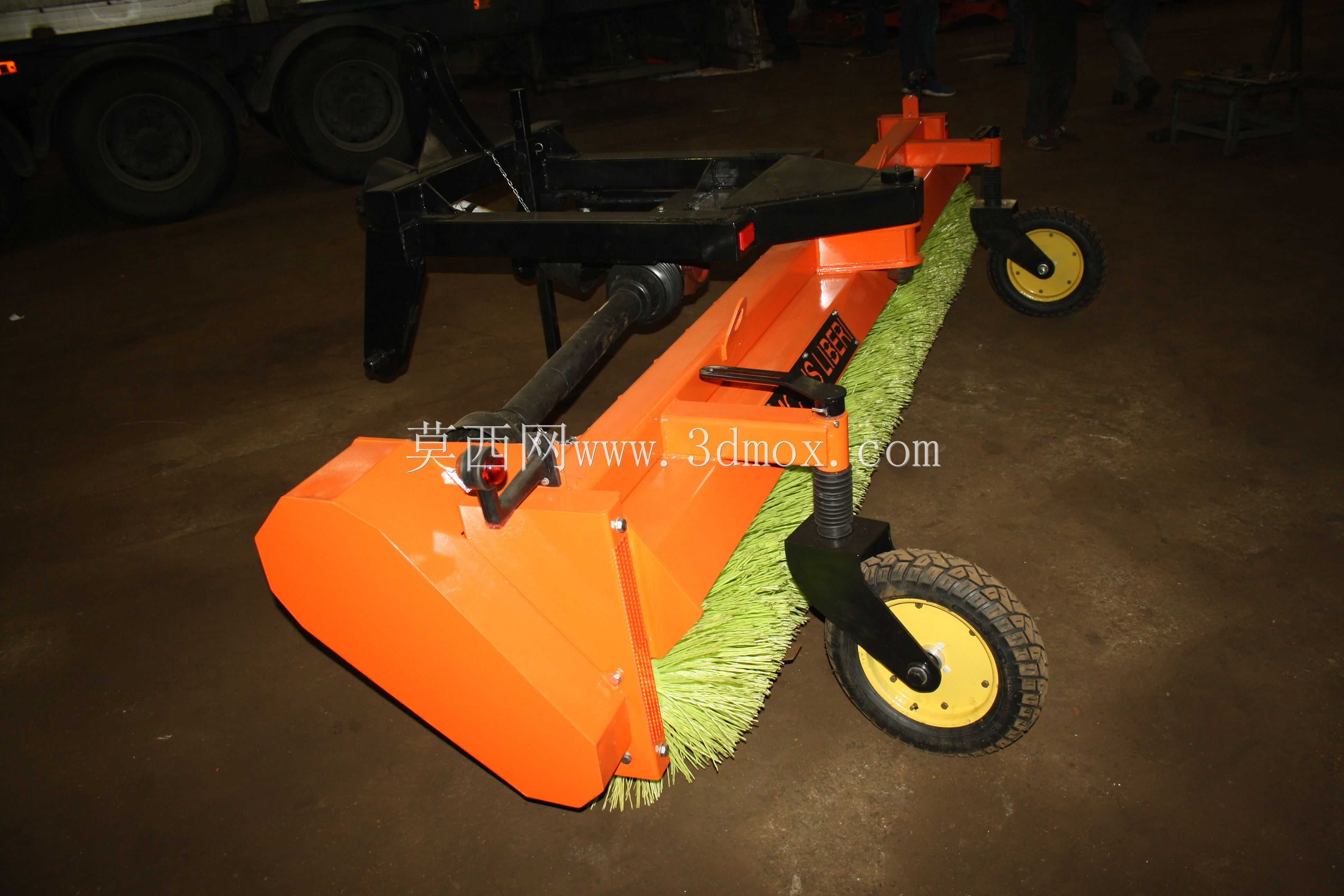

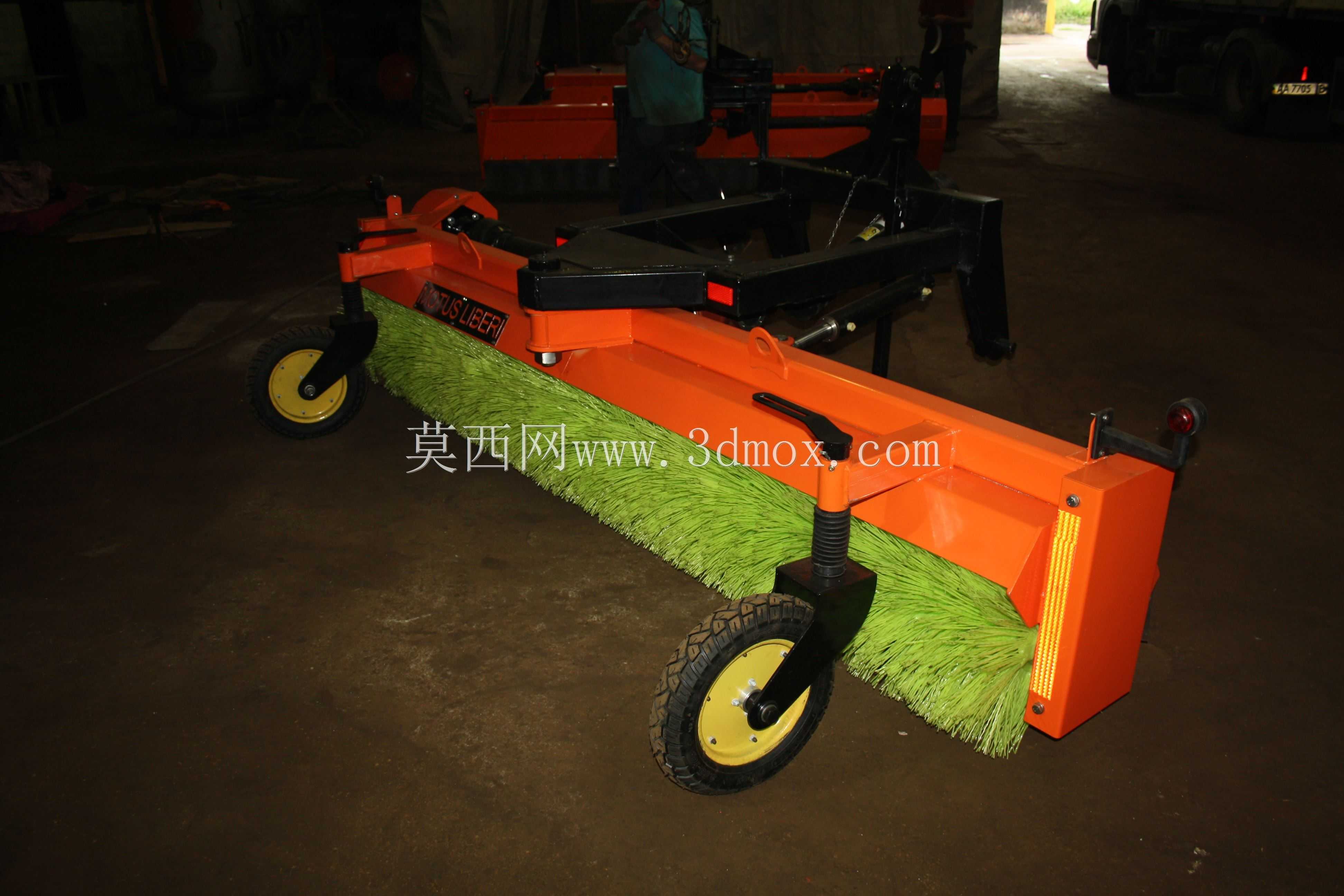

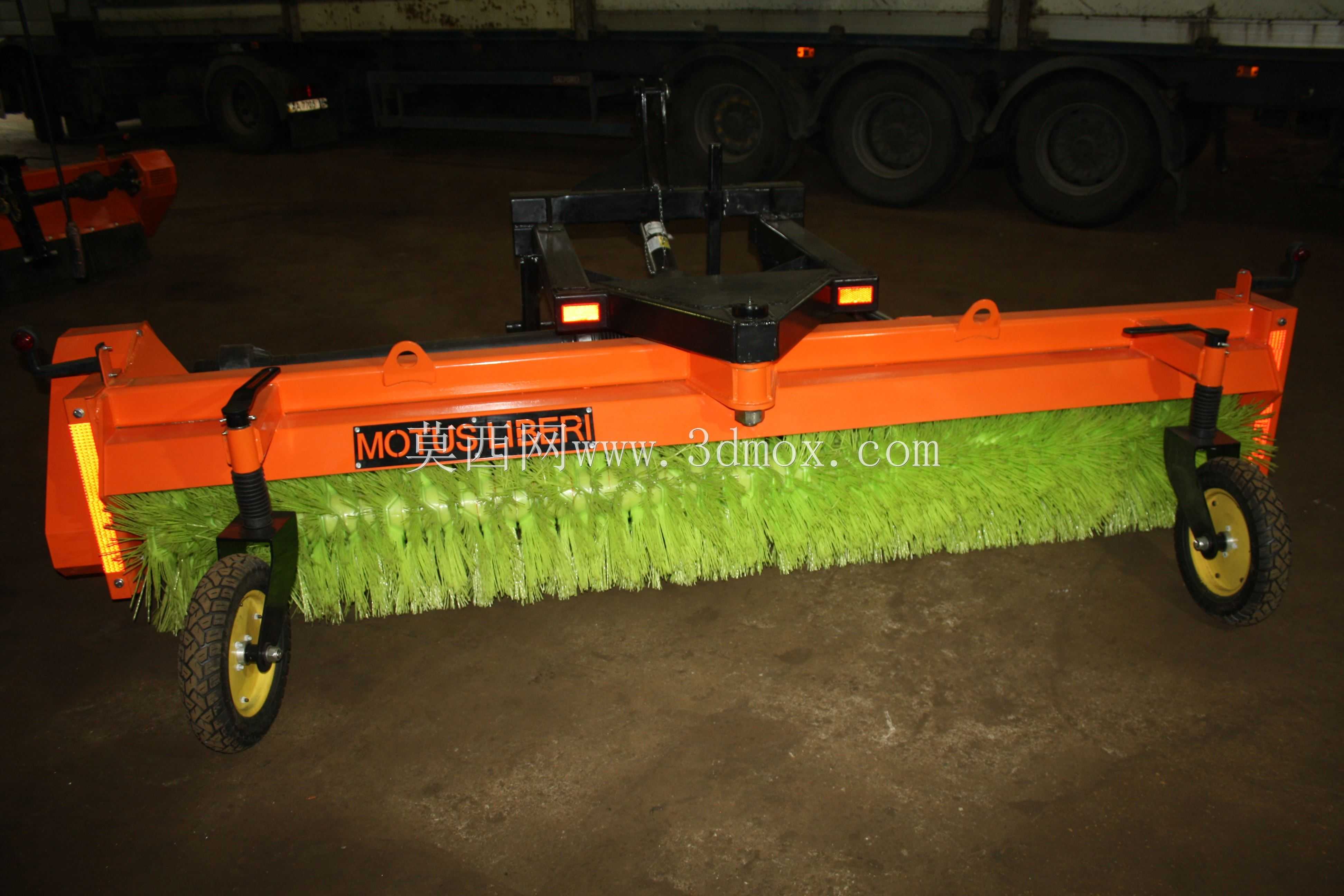

设计阶段优先考虑了复杂路况下的作业灵活性，刷体总成设置了正负20度的自主偏转调节区间，作业过程中可根据路面堆积物的分布方向、路边沿的贴合需求实时调整刷体角度，无需反复调整拖拉机行进路线即可完成路肩、墙角等边角区域的清扫覆盖，避免常规直刷作业留下的清扫盲区。刷体采用重型加密刚毛混纺排布，单簇刷毛的植入深度经过反复验证，既可以应对碎石、落叶、厚积浮尘等不同类型的路面杂物，也能在接触路面凸起、井盖等硬质障碍时通过刷毛自身形变缓冲冲击力，减少刷丝非正常折断损耗，延长连续作业时长。

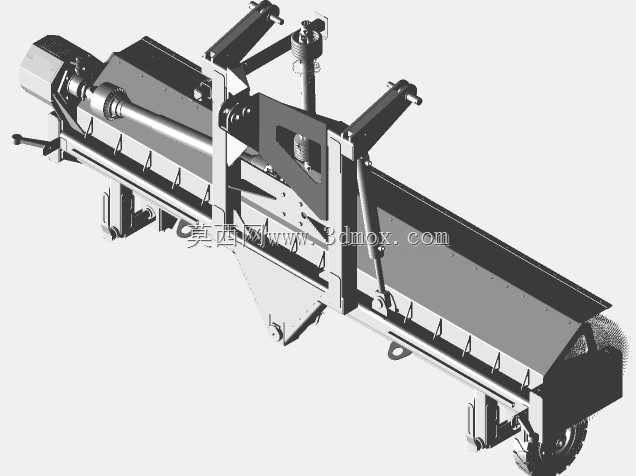

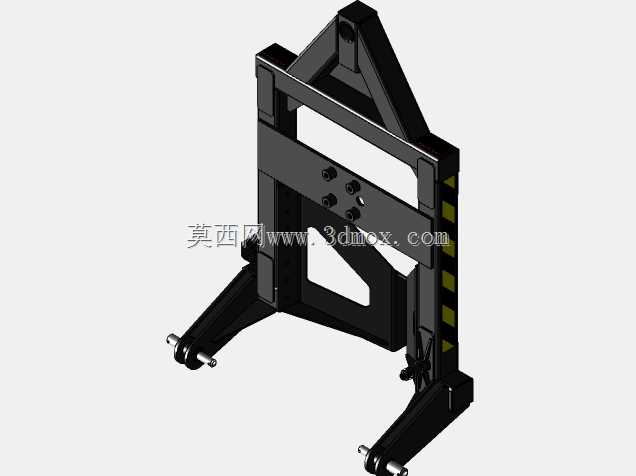

挂接框架采用矩形钢管拼焊结构，主受力梁厚度预留了足够的安全冗余，可承受刷体高速旋转带来的持续振动，即使在颠簸的非硬化路面作业也不会出现焊缝开裂、框架变形的问题。装置的动力传递路径直接对接拖拉机后置动力输出轴，通过带传动结构驱动刷辊旋转，传动比经过匹配调校，保证刷体转速处于合理区间，既不会因转速过高导致扬尘过大，也不会因转速不足出现清扫不彻底、杂物卡滞的情况。

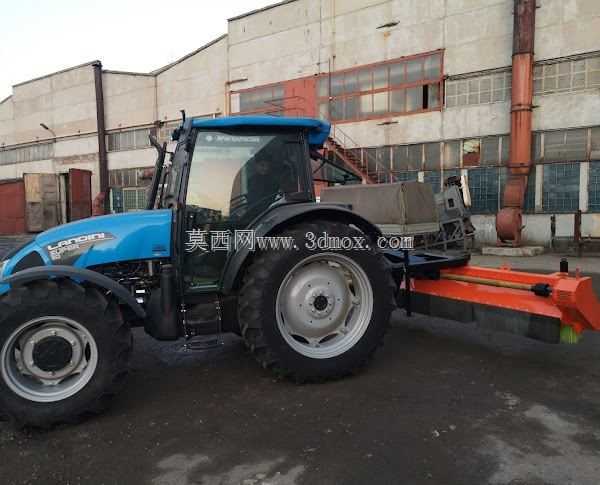

考虑到不同用户的作业需求差异，设计阶段预留了道路清洗系统的安装接口，用户可根据自身使用场景选装储水罐体与喷淋管路，喷淋嘴直接对准刷体与路面接触区域，清扫过程中同步喷水降尘，满足市政道路作业的扬尘管控要求，无需额外购置独立的洒水降尘设备。安装边界方面，装置挂接后整机的后悬长度经过严格控制，不会影响拖拉机的转向半径，日常道路转场时可将刷体抬升至最高位置，离地间隙满足乡村道路的通行要求，无需拆卸即可完成不同作业点之间的转场移动。

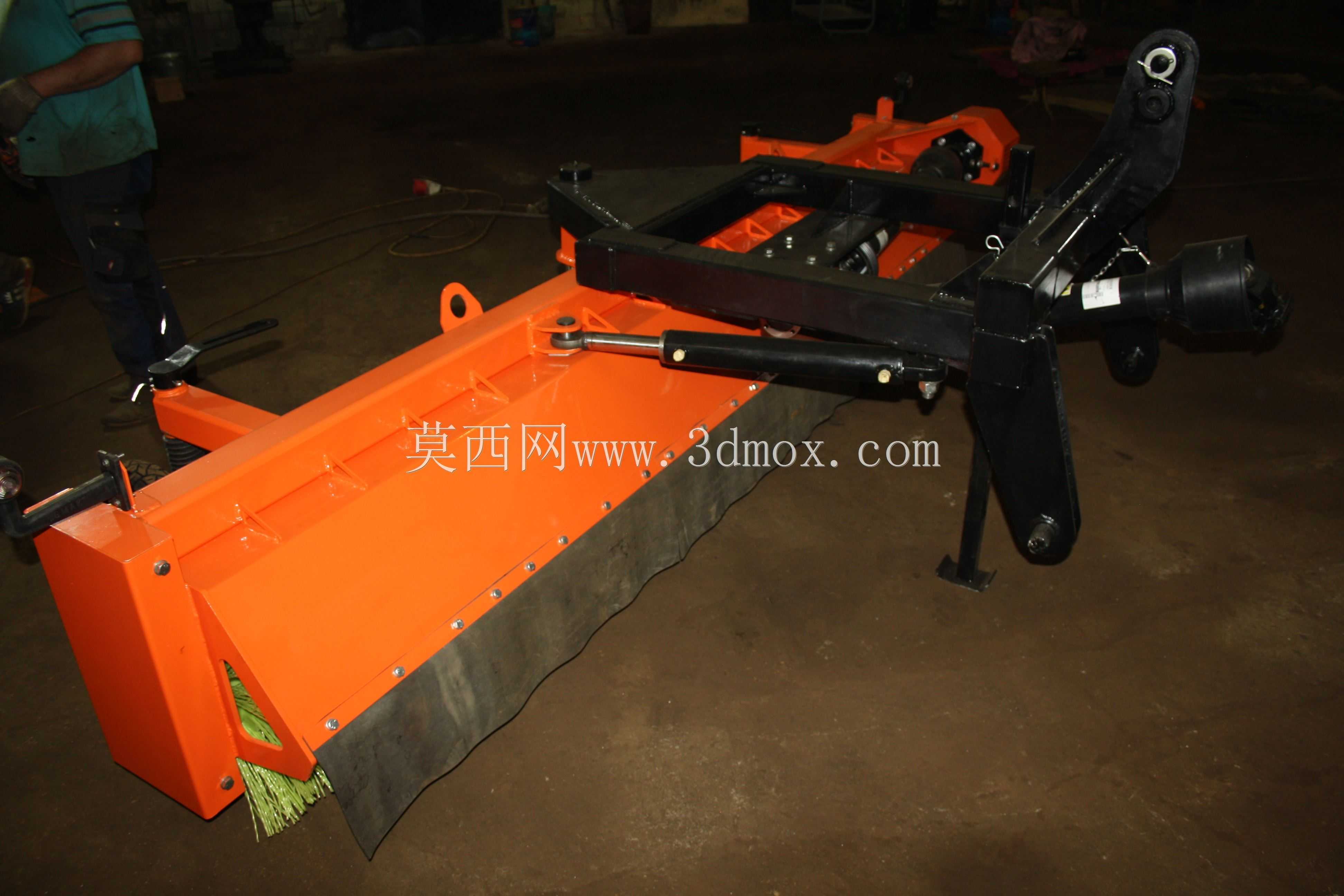

刷体的角度调节机构采用锁销式定位结构，调节时无需借助额外工具，操作人员在机旁即可快速完成角度切换与锁止，定位销的抗剪切强度经过校核，可承受作业过程中刷体受到的侧向冲击力，不会出现作业过程中角度自行偏移的问题。刷辊的两端设置了可调式限位轮，作业时限位轮直接与路面接触，可根据刷毛的磨损程度实时调整刷体的下压量，保证刷毛与路面始终处于最佳接触压力，既避免压力过大导致刷毛过度磨损，也防止压力不足出现清扫漏痕。日常维护方面，刷片采用分段式模块化设计，单段刷片磨损后可单独拆卸更换，无需整体更换刷辊，大幅降低后期的使用维护成本，适配基层养护单位与农户的成本承受能力。
