多直径切换式3D打印挤出灯头结构

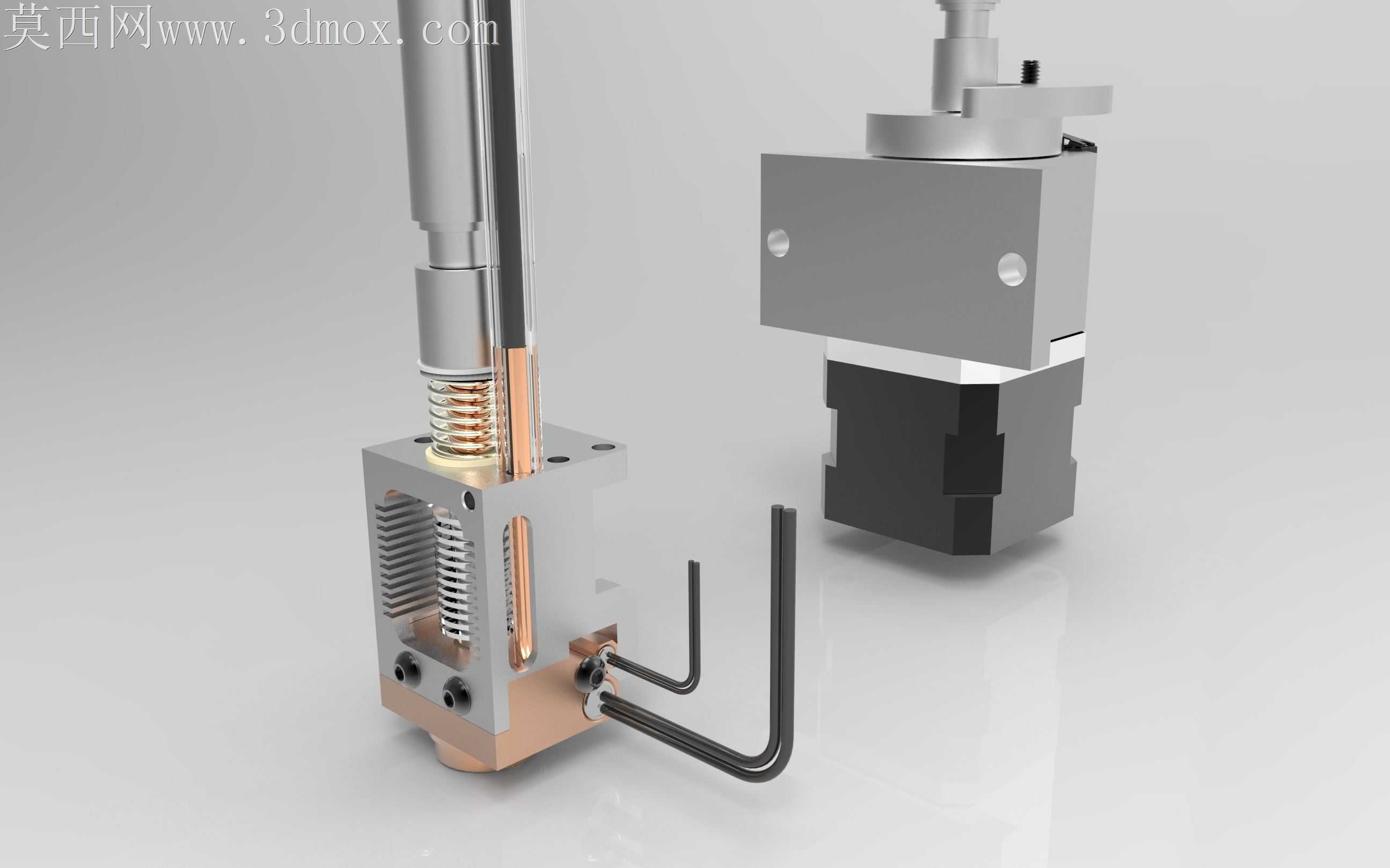

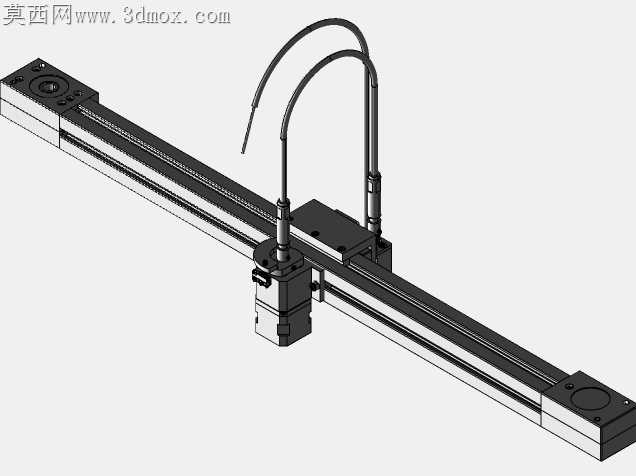

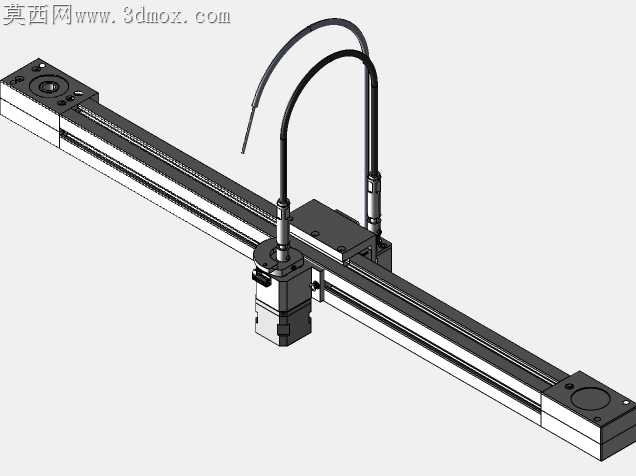

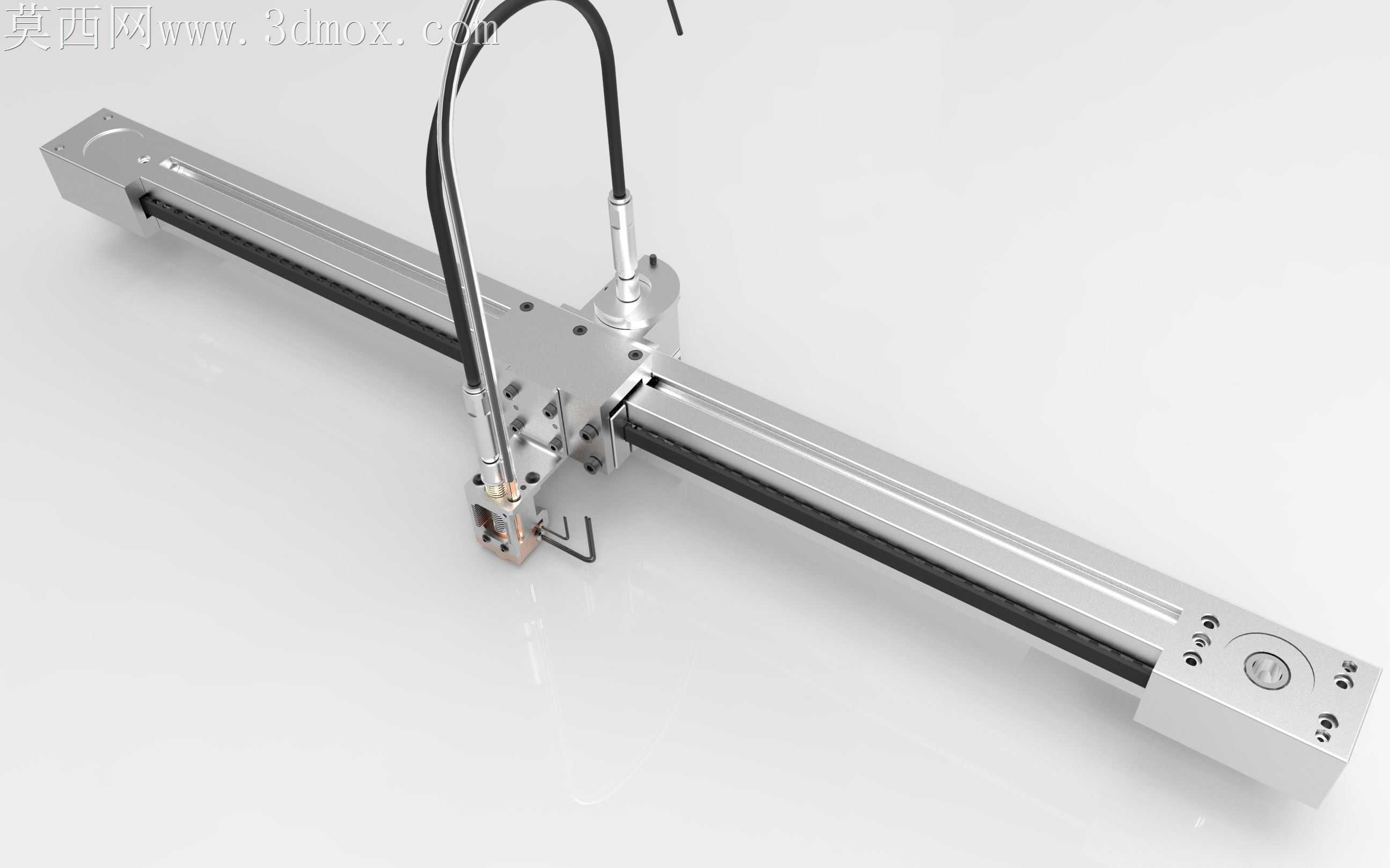

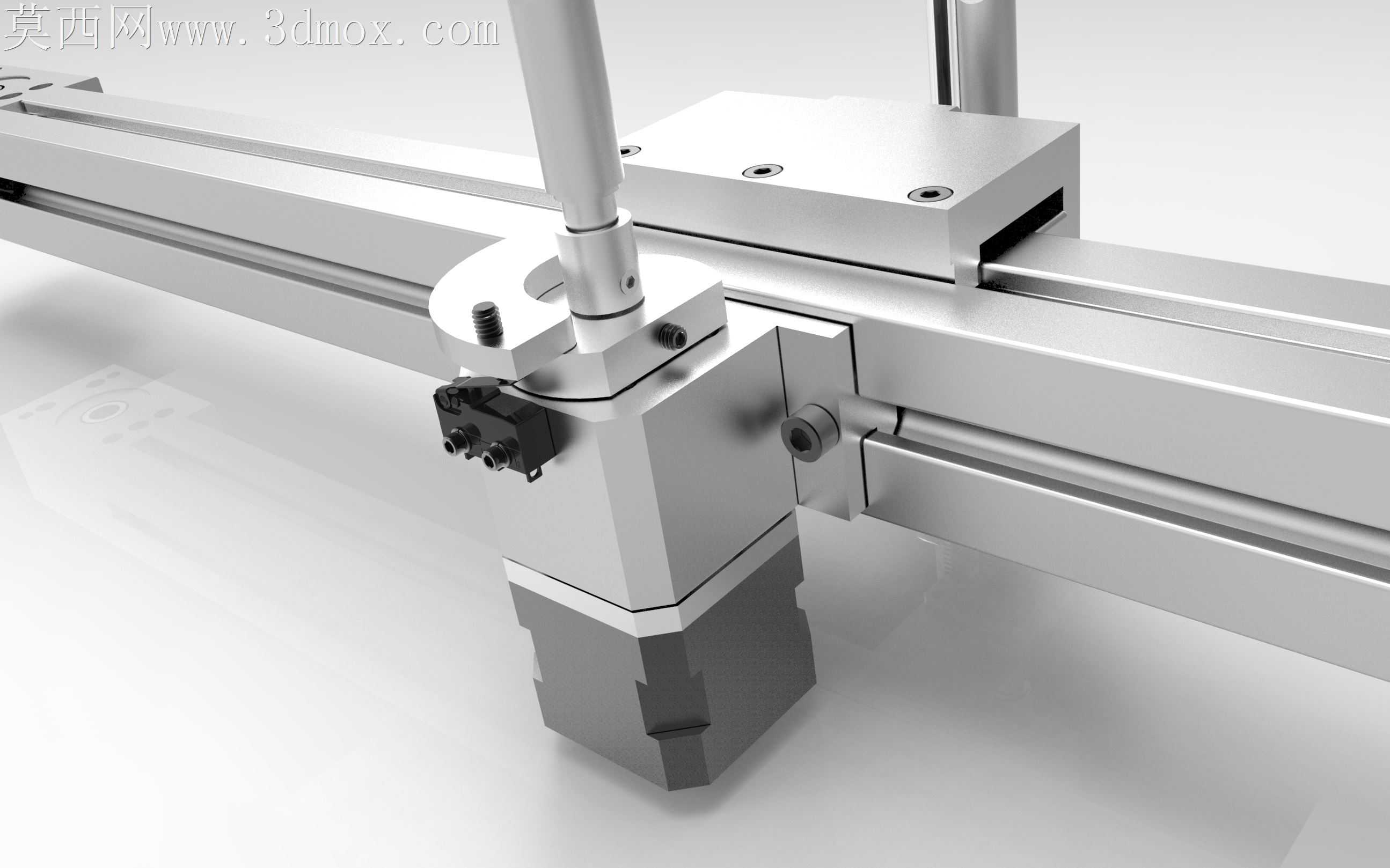

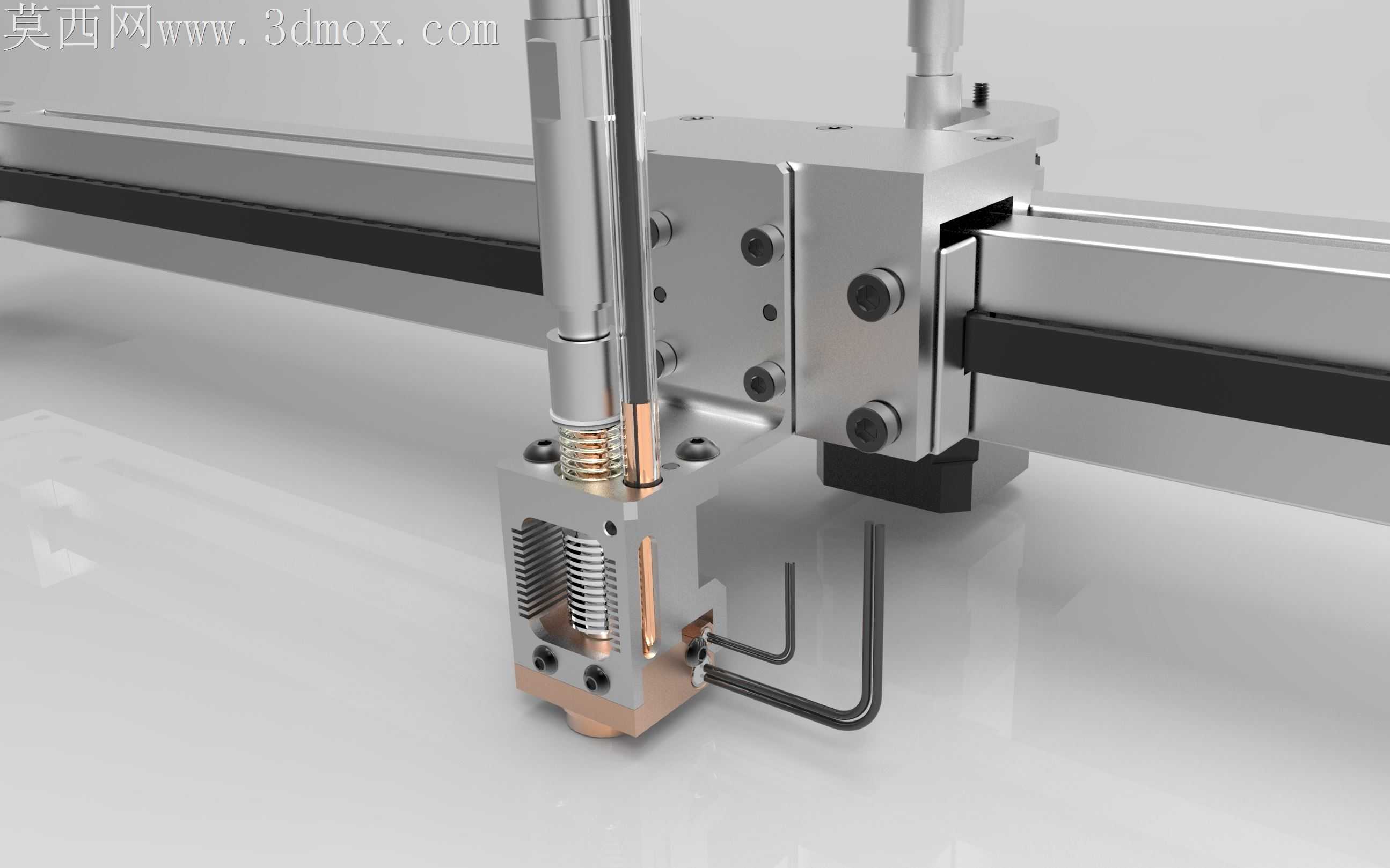

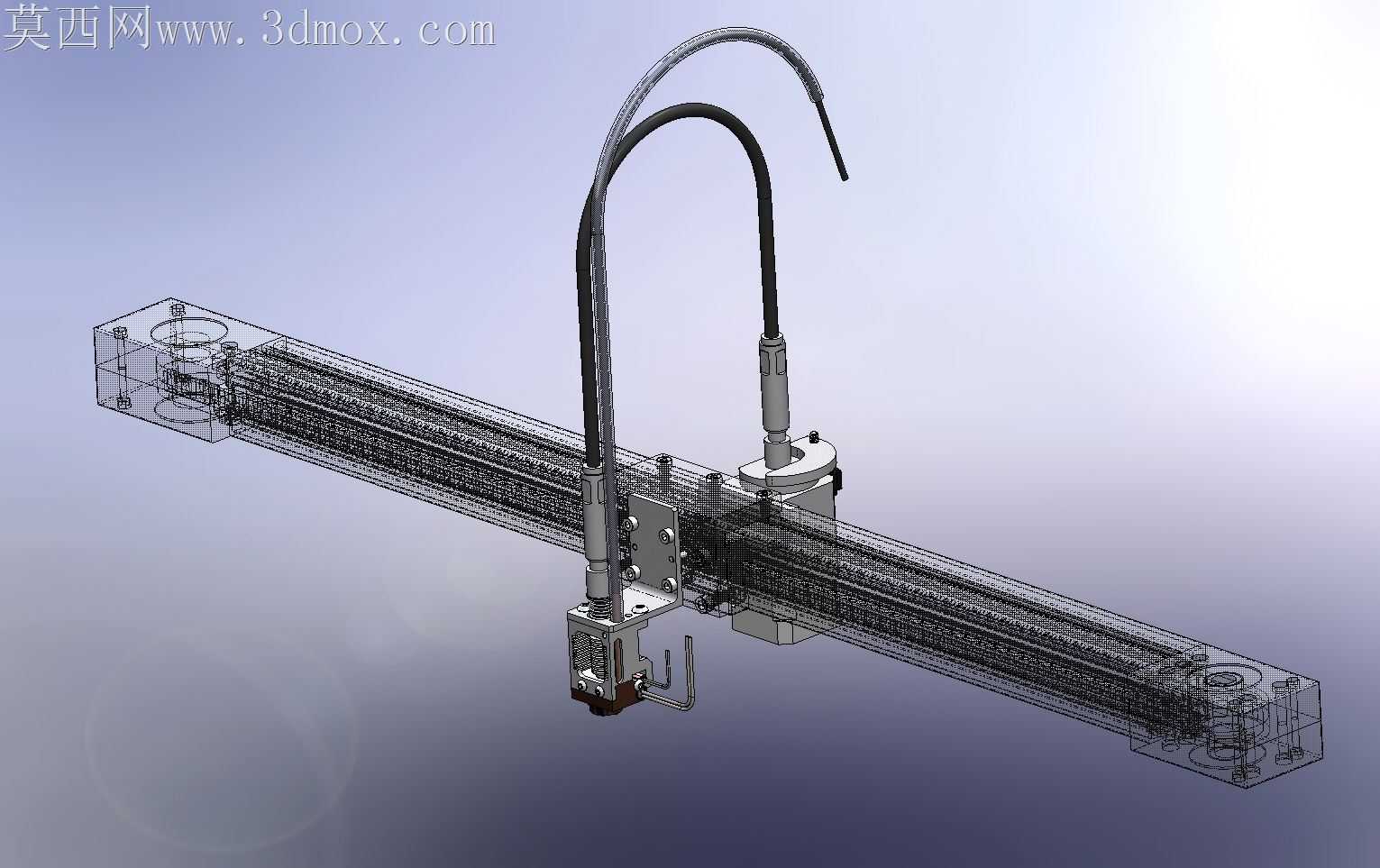

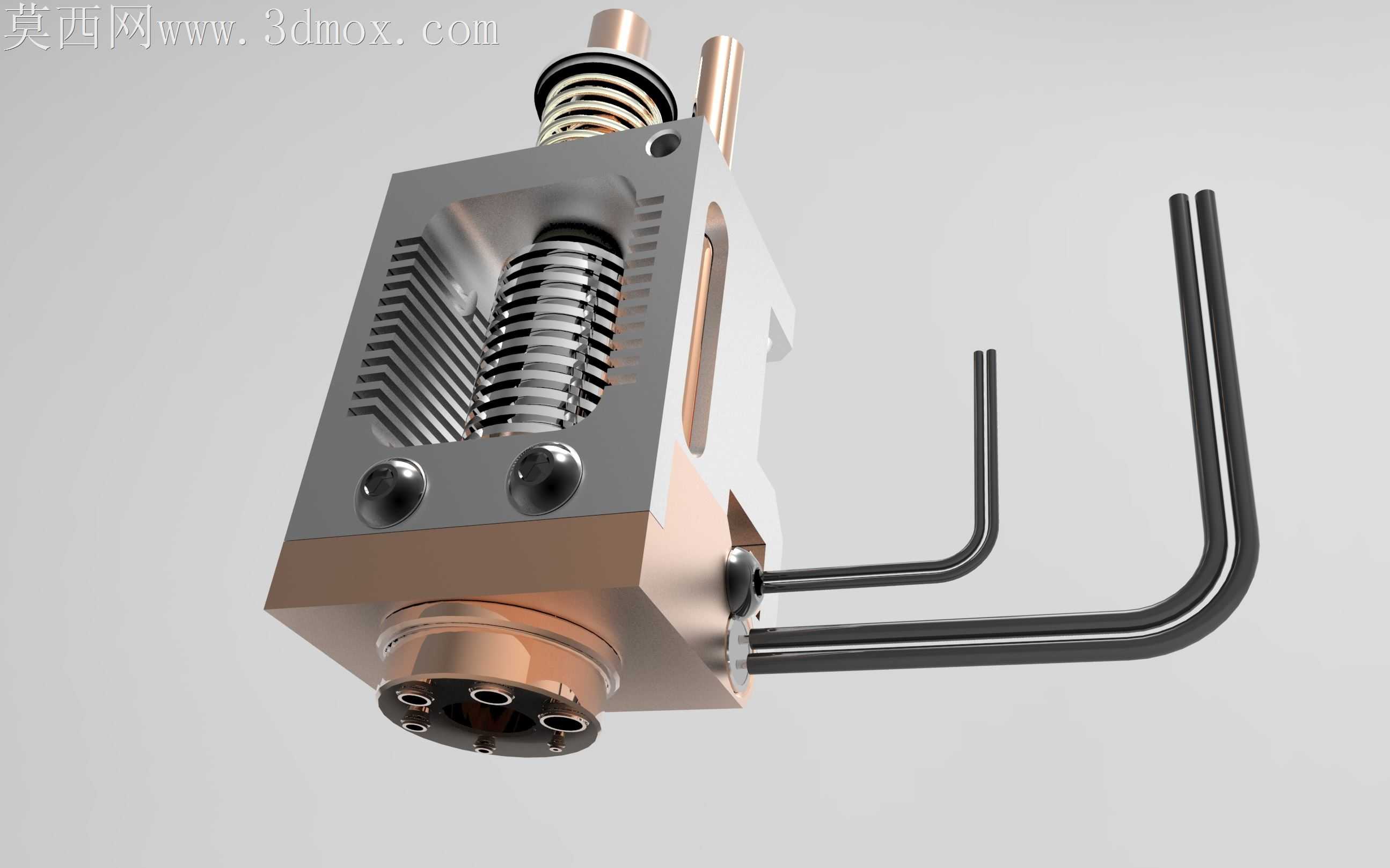

桌面级FDM打印长期存在换喷嘴需停机拆装、重新调平校准的痛点，频繁切换线径或层厚参数时，拆装过程的散热残留、螺纹咬合损耗还会引发漏料、堵头隐患，这套多直径灯头结构正是针对这类现场加工痛点做的定向优化。线性导轨的安装基准面做了0.02mm的平面度公差预留，滑块与安装座的连接孔位特意留了腰型调节余量，装配时不用强行靠螺栓拉扯滑块对位，能避免导轨预紧力不均引发的滑动卡顿，长期往复运动也不会出现偏磨异响。加热块与散热管的衔接处做了阶梯式隔热槽，没有用常规的整面贴合设计，能切断热量沿金属件向上传导的路径，避免散热段温度过高导致耗材提前软化膨胀，卡在送料通道里造成送料打滑。伺服齿轮马达的输出轴与送料齿轮的配合位做了D型切面设计，不用靠顶丝硬顶光轴锁止，长时间高速送料、回抽的往复载荷下，齿轮不会出现径向窜动，送料精度能稳定控制在0.01mm级别，不会出现送料不足导致的打印层缺料。多喷嘴切换的定位销做了锥度导向设计，切换工位时哪怕有微小的位置偏差，也能顺着锥面滑入定位孔，不会出现硬顶磕碰损坏喷嘴尖部的情况，定位重复精度能控制在0.005mm以内，切换后不用重新校准喷嘴高度就能直接启动打印。加热块内部的流道做了圆弧过渡处理，没有直角转角的存料死角，换料时残留耗材能被新料完全带出，不会出现旧料碳化残留堵头的问题，不同颜色耗材切换时的 purging 料长能缩短近三分之一，减少耗材浪费。送料管的接入端做了快插式的倒刺结构，配合PTFE管的冷插装配，不用额外打胶或者锁喉箍，就能承受住高速回抽时的负压拉扯，不会出现送料管脱落导致的断料故障。散热鳍片的间距特意做了不等距排布，靠近加热块的位置鳍片更密，能快速带走传导上来的热量，靠近送料轮的位置鳍片间距放宽，减少风阻让冷却气流能顺着鳍片缝隙吹到加热块上端，形成稳定的温度梯度，避免耗材在散热段提前软化。
