Arduino数控扩展板电路结构设计

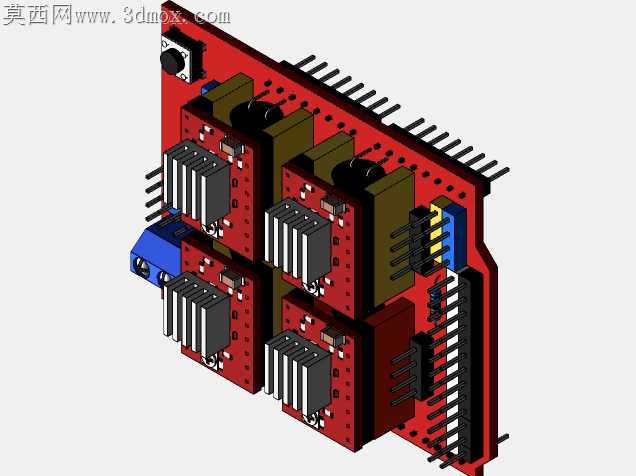

桌面级数控设备的扩展板常年卡在引脚对位偏差、驱动模块散热冗余不足的痛点上，插针歪针导致的接触不良、驱动芯片过热触发的过流保护，是DIY数控雕刻、小型3D打印设备最常碰到的现场故障。这块扩展板的排针布局完全贴合Uno主板的引脚定义，每一组排针的焊盘位置都预留了0.15mm的装配公差，插装时不会出现单侧引脚卡滞、对位偏移顶坏主板排母的问题，四个步进驱动插槽的定位槽做了防呆设计，反向插入时会被槽位凸起挡住，从根源上避免插反烧板的装配隐患。驱动模块的安装位特意留出了散热片的装配空间，插槽与板边的距离刚好匹配常见的铝制散热片尺寸，不需要额外打磨散热片就能直接卡装，散热片与板上电解电容的间距控制在2mm以上，不会出现散热片挤压电容引脚导致短路的问题。板上的电源接线端子做了下沉式设计，接线柱的高度比周边电容低1mm，外接电源走线时不会和上层堆叠的其他模块产生干涉，端子的固定焊盘做了加宽处理，频繁插拔电源线也不会扯掉焊盘。信号输出端的排针分组做了丝印标识的预留位，每一组步进电机的信号引脚都对应独立的走线通道，大电流的电源走线和弱信号的控制走线在板层上做了分隔，不会出现电机运转时的电流干扰导致的步进丢步问题。板载的复位按键位置避开了插装后的手指易误触区域，按键的行程做了适配，不会因为堆叠其他扩展板被压下触发意外复位。四个驱动插槽的供电引脚做了加厚铜箔处理，满负载驱动四个步进电机时，铜箔的载流量足够支撑峰值电流，不会出现板层局部过热发烫的问题。接口处的蓝色外接端口做了防松卡扣的结构预留，接好的电机线不会因为设备运行的震动松脱，哪怕是长时间连续加工的工况下，接线的连接可靠性也能得到保障。
