3D打印机主直线运动机构配MK8挤压支架

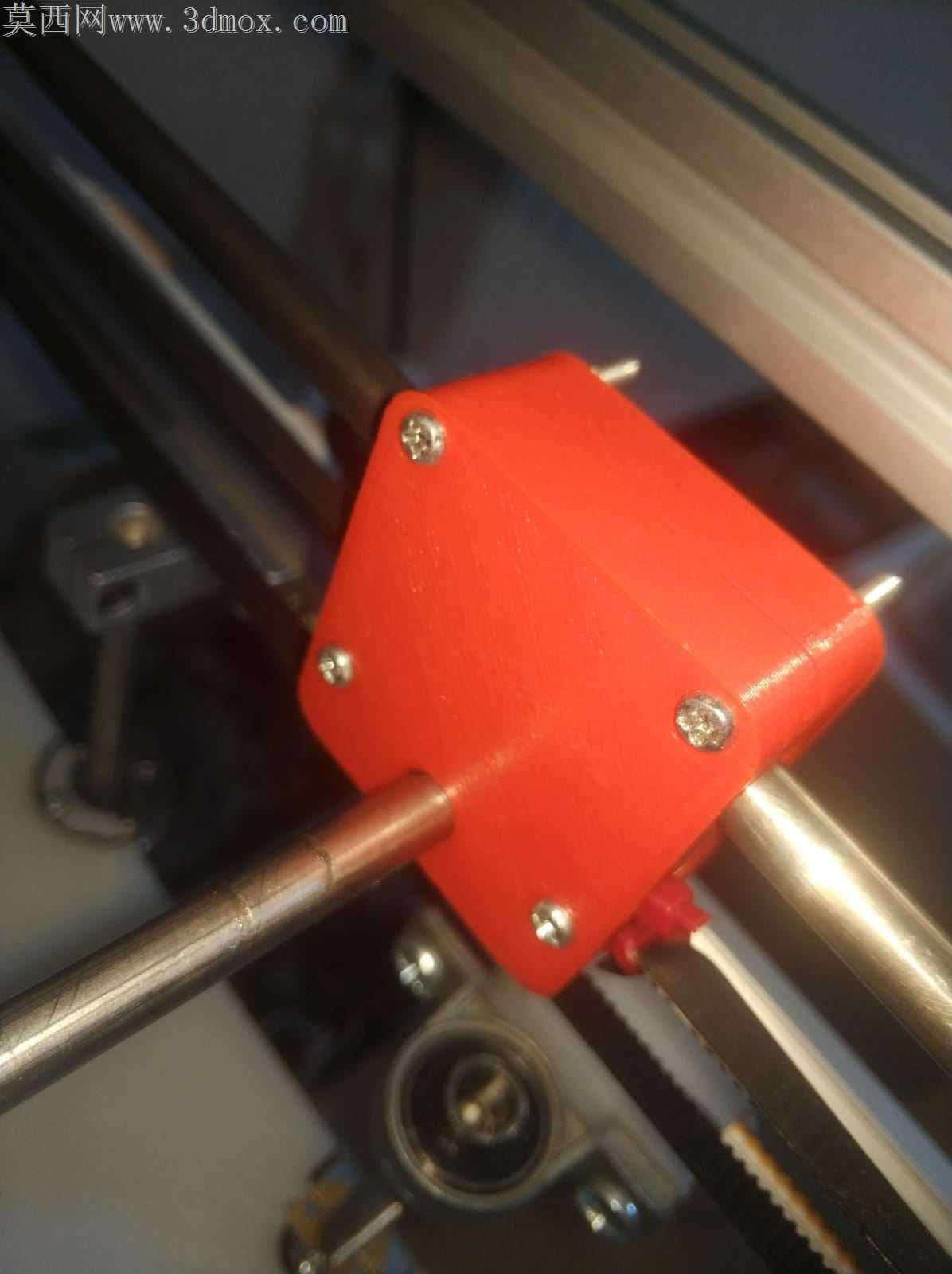

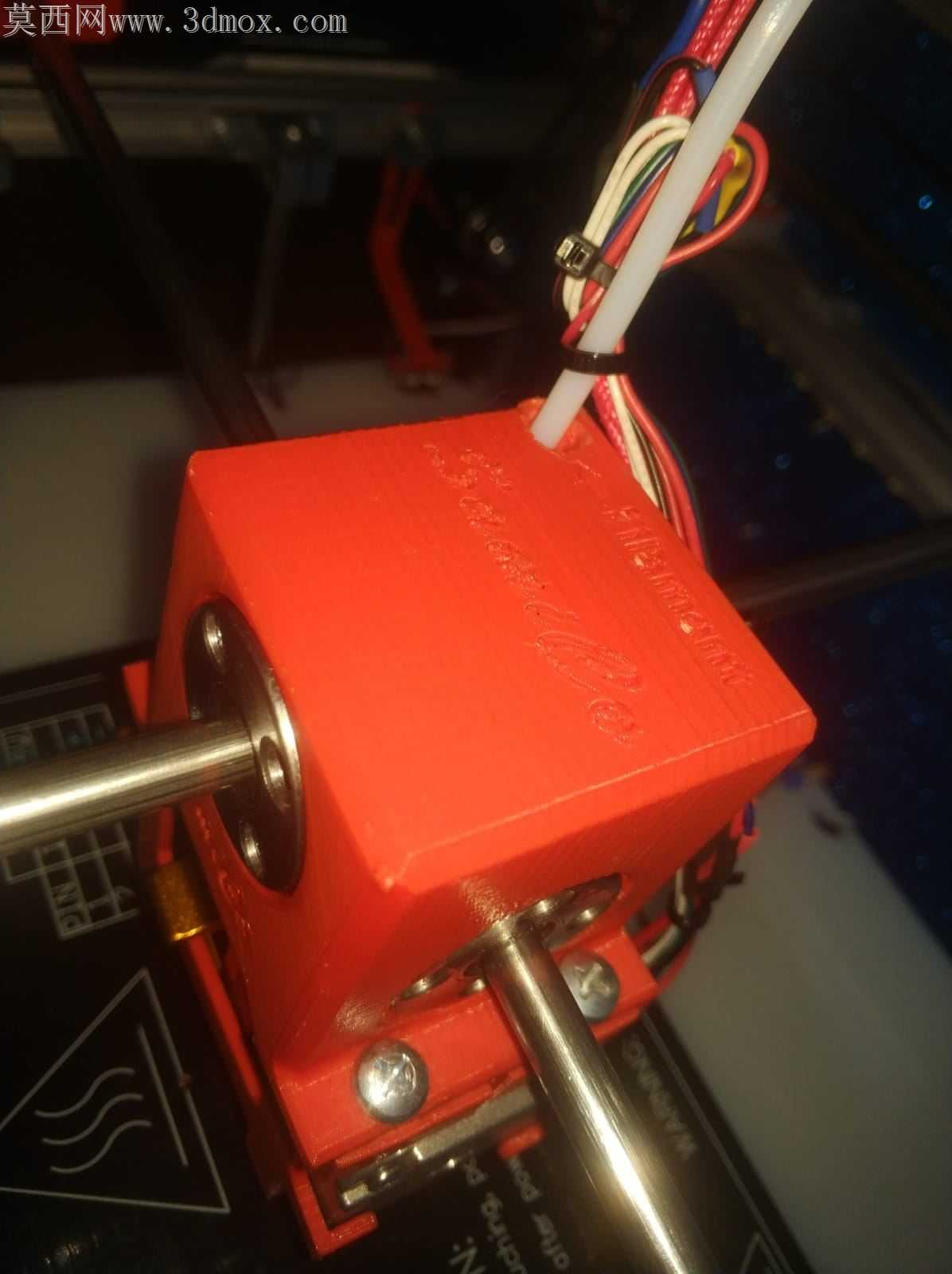

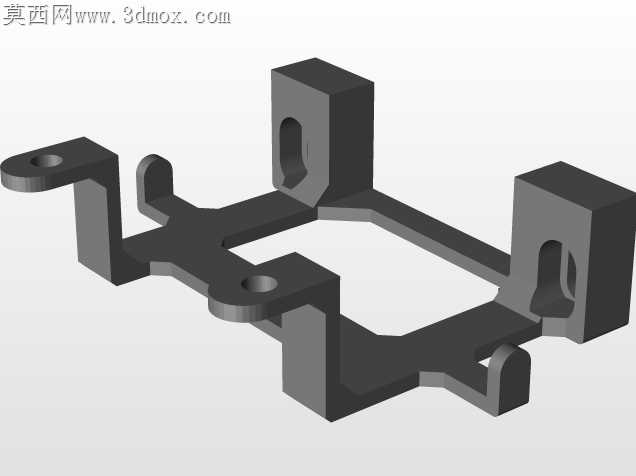

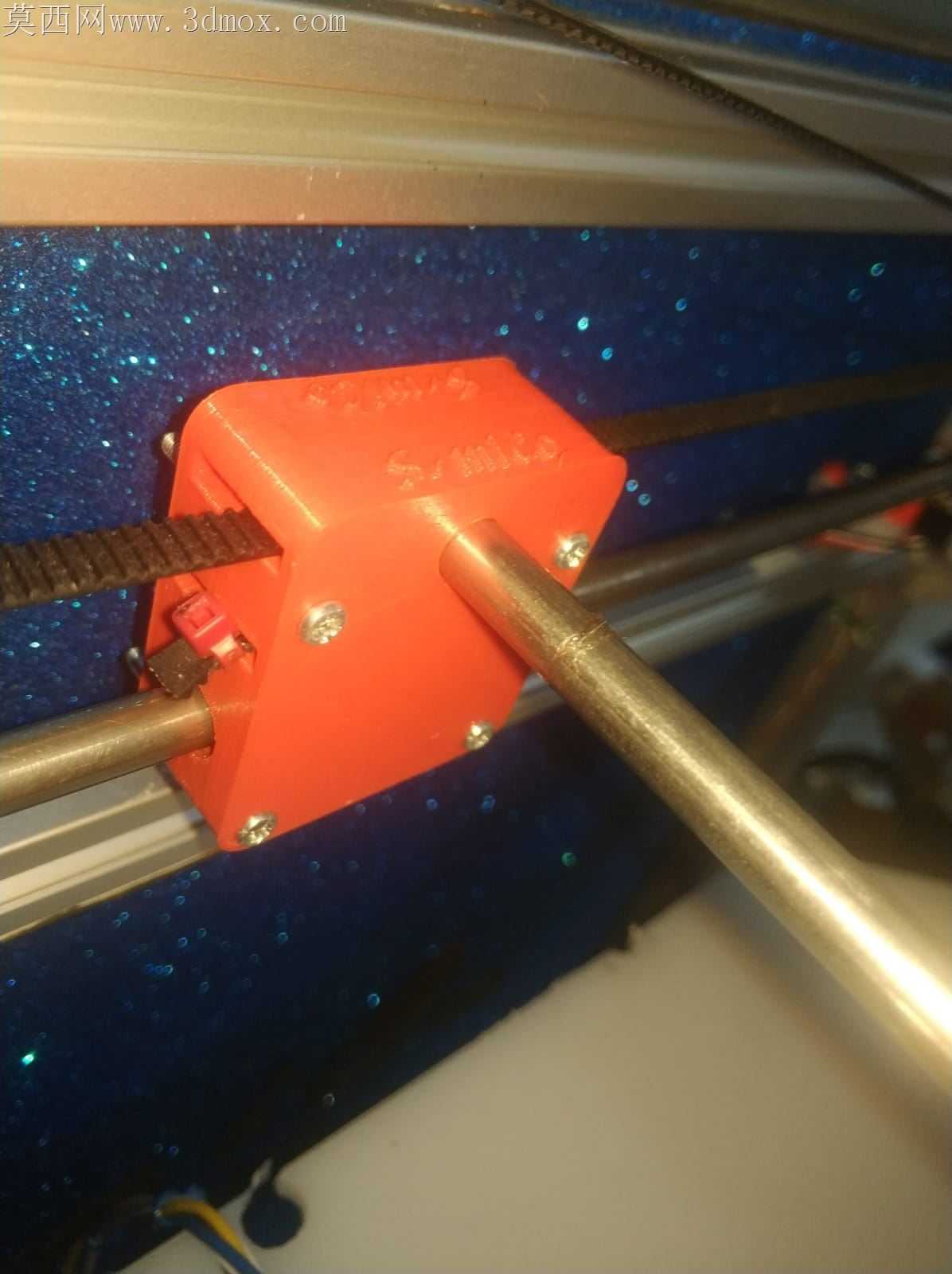

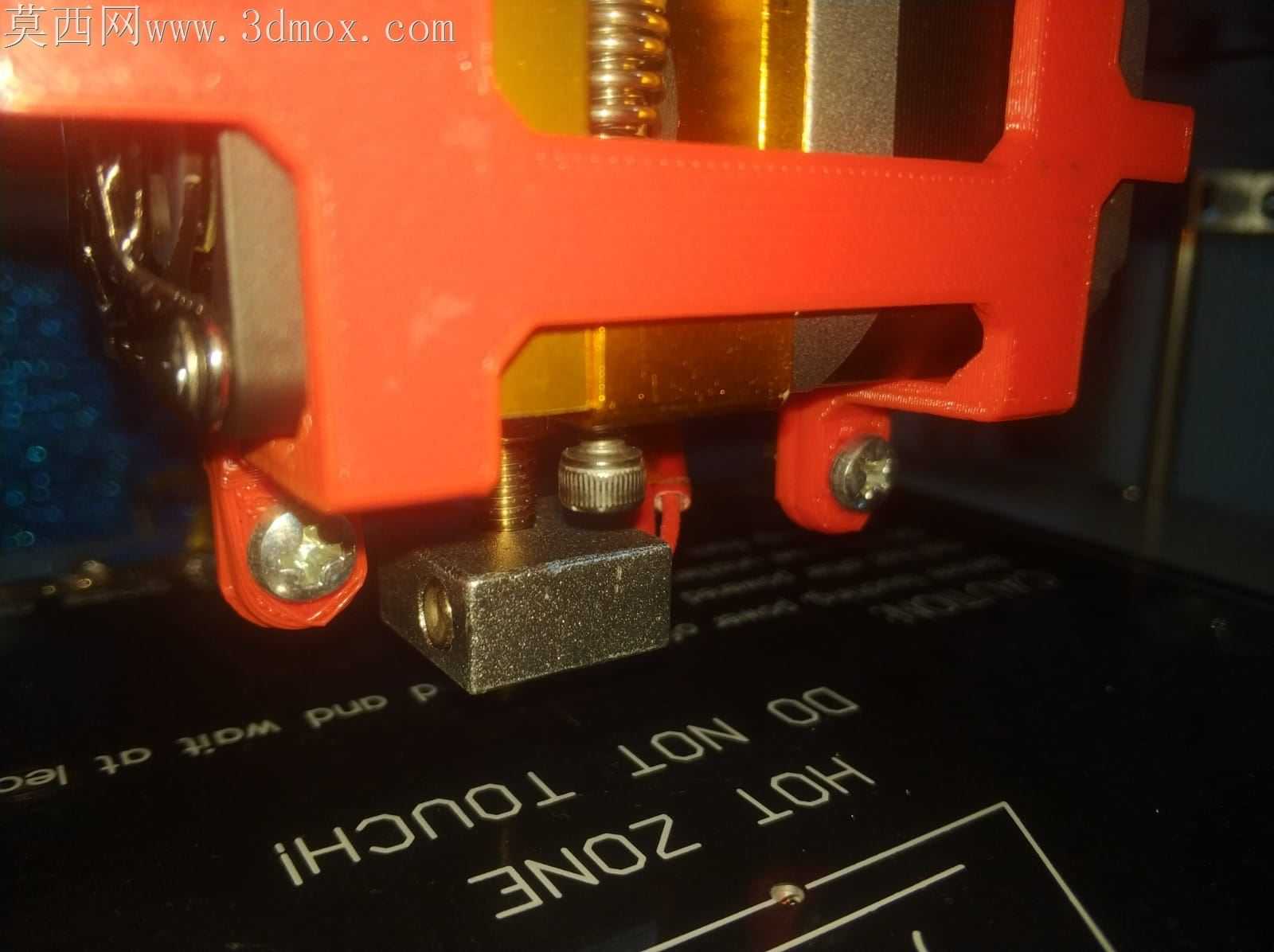

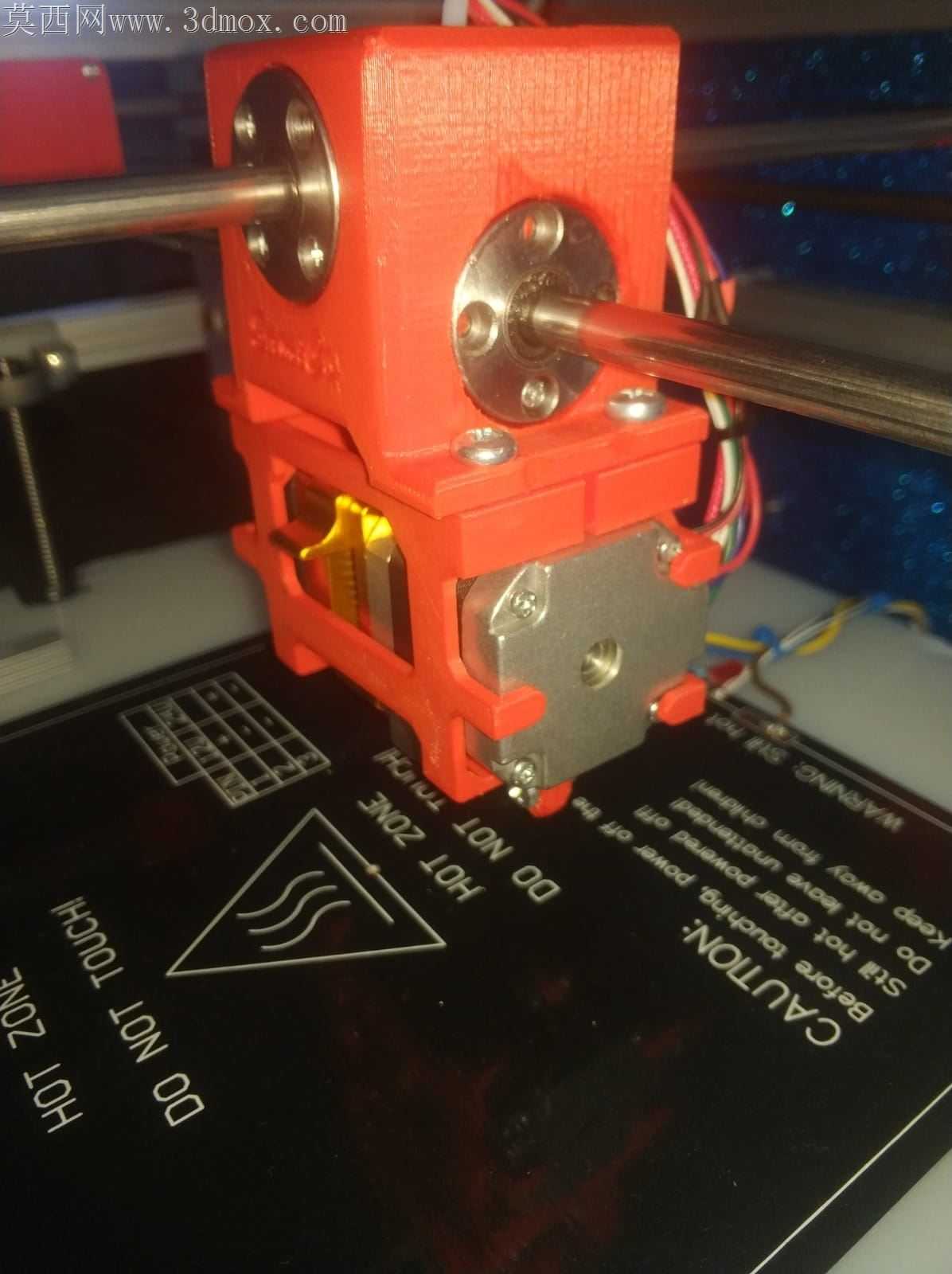

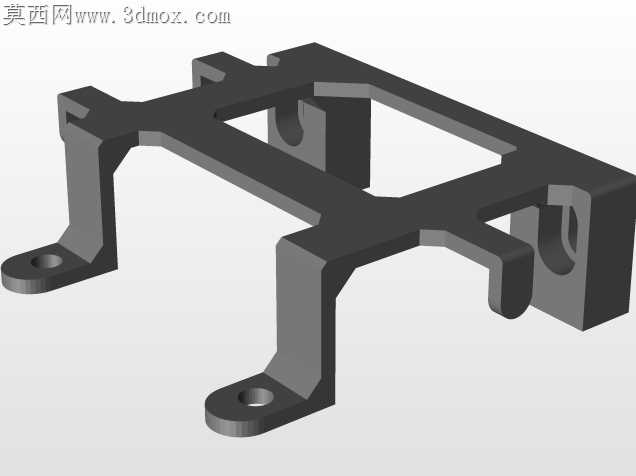

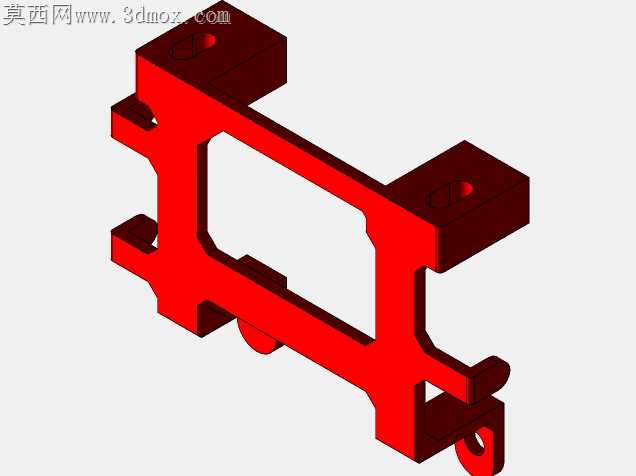

桌面级FDM设备的X轴运动端，最容易出现的问题就是挤出头安装位的同轴度偏差，光轴滑动过程中一旦出现侧倾，轻则打印层纹错位，重则堵头漏料刮蹭热床。这套挤压支架在安装基准面做了0.2mm的下沉限位槽，刚好卡住MK8挤出机的金属散热座侧边，不用反复打表找正，锁紧四颗M3螺丝就能保证进料齿轮和喉管的中心对齐，不会出现耗材偏磨进料不畅的问题。光轴穿过的两个直线轴承座和支架主体做了一体化的加强筋连接，没有采用常见的分体式锁片结构，避免长期往复运动后锁片螺丝松动带来的轴承窜动，筋位厚度控制在2.5mm，既不会因为壁厚过大导致打印件冷却收缩变形，也能承受高速运动时的侧向冲击力，哪怕打印速度拉到120mm/s，挤出端也不会出现明显的抖动振纹。支架下方和热端散热块接触的位置特意留了1mm的通风间隙，没有完全贴死金属面，打印过程中散热风扇的气流可以顺着间隙流过喉管散热片，减少近端堵头的概率，之前试过完全贴合的结构，连续打印三小时以上喉管温度就会往上窜，耗材提前软化卡在进料管里。和同步带连接的固定位做了齿形压槽，不用额外加带齿压片，把同步带塞进槽里拧紧压块就能牢牢咬住带齿，不会出现高速往返时的皮带打滑丢步，压槽的深度刚好压到同步带的线芯位置，不会压断带芯影响皮带使用寿命。整个支架的安装孔位都做了0.1mm的公差补偿，适配市面上常见的4mm直径直线轴承、MK8标准挤出组件，不用二次打磨修配，打印完去掉支撑就能直接组装，光轴穿入的时候没有卡滞感，滑动全程阻尼均匀。走线位置预留了线卡卡槽，加热棒、热敏电阻、散热风扇的线材可以顺着卡槽固定，不会在运动过程中线材晃荡碰到光轴或者同步带，之前遇到过线材磨破短路的情况，这个细节刚好避开了这类隐患。热床上方的运动端没有多余的外凸结构，哪怕打印首层调平稍有偏差，支架也不会刮到热床上的美纹纸或者PEI膜，边角都做了R2的圆角处理，组装的时候不会划手，也不会剐蹭到其他运动部件。
