高承重金属门隐藏式安装铰链结构

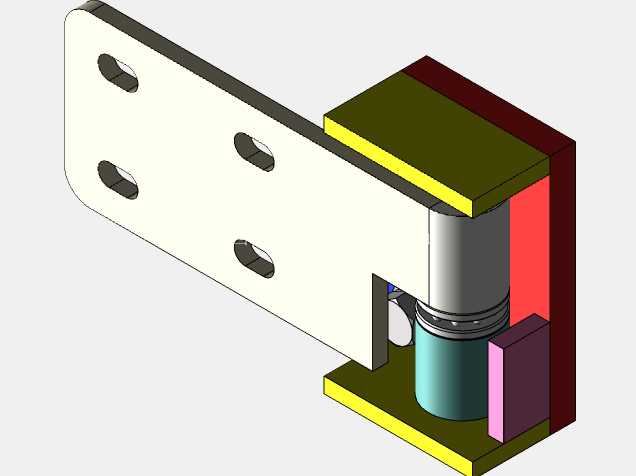

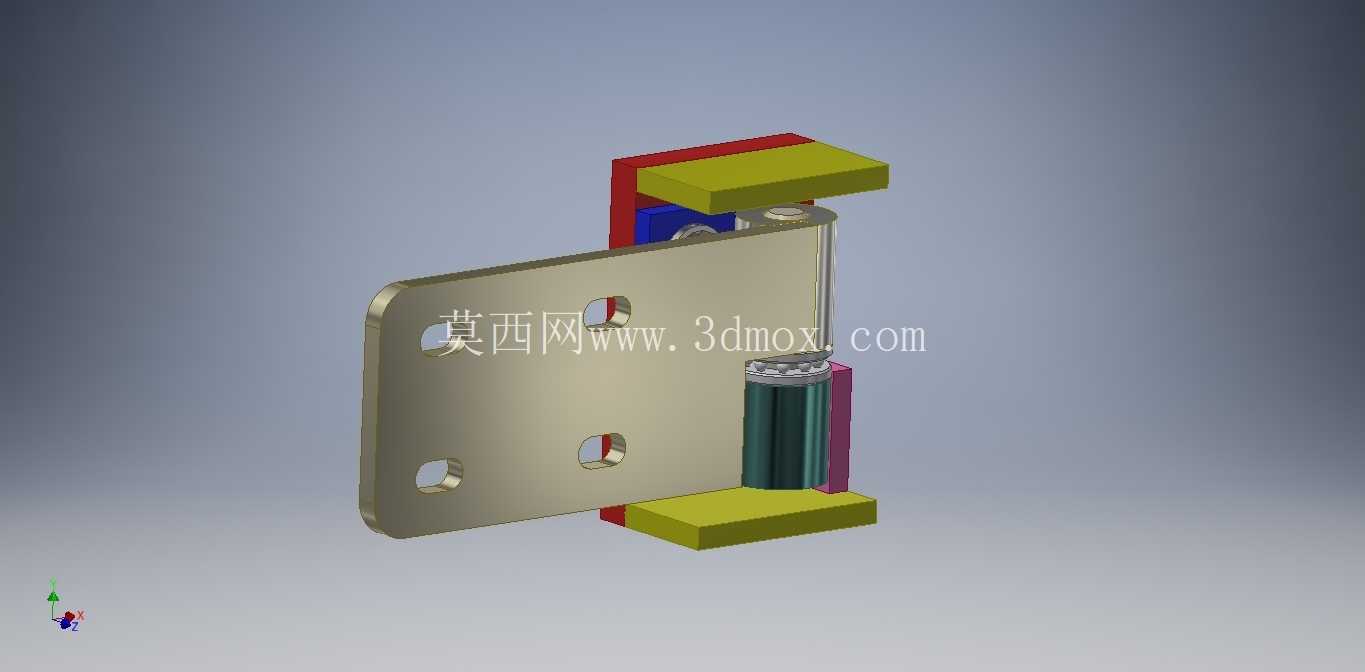

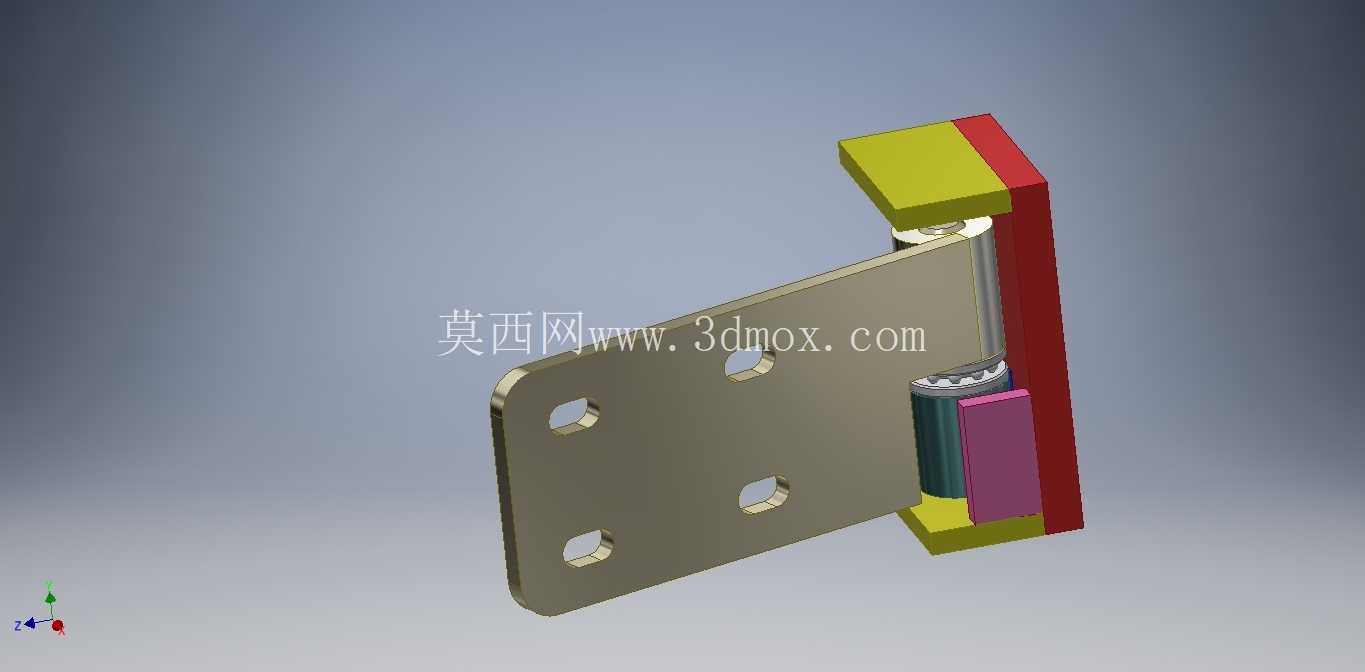

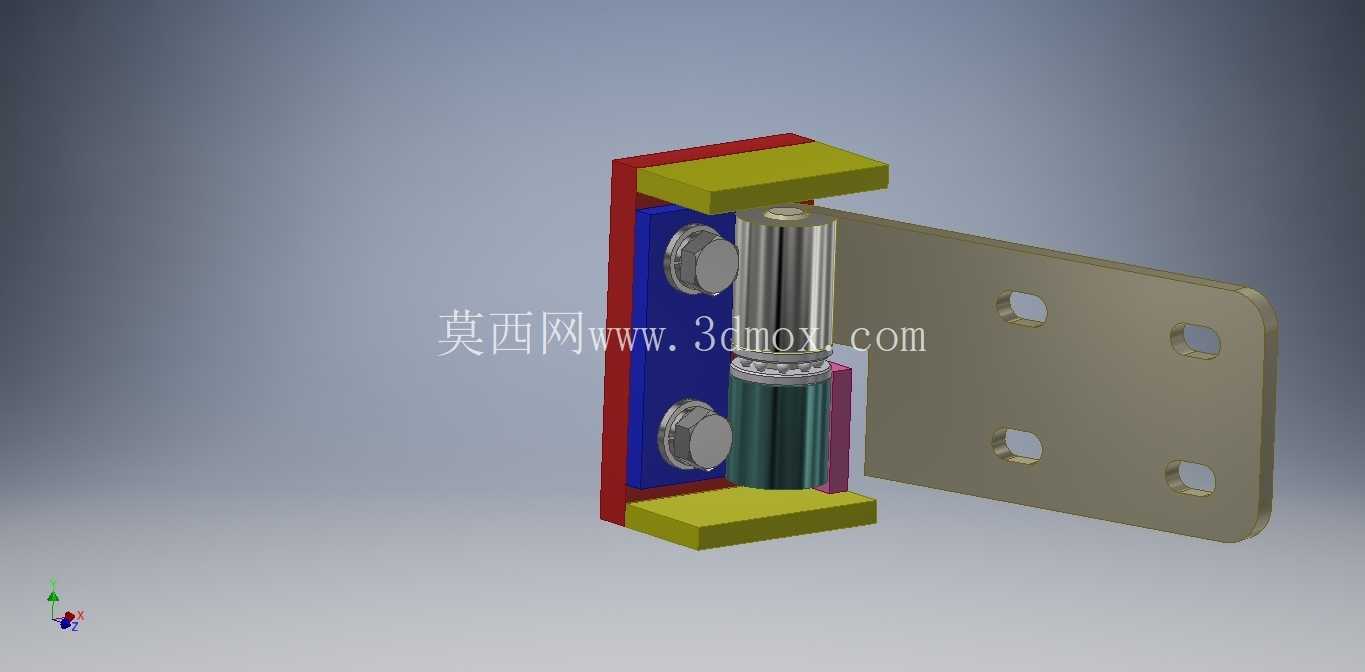

　　在商用金属门、重型柜体门、工业设备防护门的安装场景中，外露式铰链往往会破坏门体整体外观一致性，同时在人员通行、设备转运过程中容易因磕碰造成铰链变形、漆面脱落，部分有安防要求的金属门还会因为外露铰链存在被外力破坏拆卸的风险，隐藏式铰链的设计正是为了解决这些实际工程问题。这款100公斤负载级别的隐藏式金属门铰链，在结构设计上采用了分体式嵌套安装逻辑，固定页片通过三个沉头安装孔与门框侧的预埋安装位贴合固定，活动页片则与门体内侧的安装槽嵌合连接，铰链的转轴组件完全隐藏在门体与门框的拼接缝隙内部，门体处于闭合状态时，从外侧完全看不到铰链结构，既保证了门体外观的整体性，也避免了外力直接冲击铰链转轴部位造成的结构损坏。

　　从安装边界来看，这款铰链的固定页片采用平直钢板冲压成型，边缘做了圆角钝化处理，避免安装过程中划伤施工人员，页片上的三个安装孔呈三角分布，相比双孔固定结构拥有更好的抗扭转性能，在门体频繁开关的交变载荷作用下，不会因为固定螺丝受力不均出现页片松动移位的问题。转轴部分采用了叠层衬套结构，金属转轴外层嵌套自润滑耐磨衬套，既可以降低开关过程中的摩擦异响，也能在长期使用过程中减少转轴磨损量，避免门体出现下沉偏移。活动页与固定页之间的转动间隙经过精确计算，既可以保证门体转动过程中不会与门框边缘发生剐蹭，也能控制闭合后的缝隙宽度，满足金属门的密封、隔音要求。

　　在实际选型应用中，这类隐藏式铰链常被用于洁净车间的金属密闭门、写字楼公共区域的消防暗门、高端设备的金属外罩门、别墅庭院的金属侧门等场景，相比普通明装合页，它不需要在门体外表面预留铰链安装位，门体的外观面可以做到完整平整，后续做表面喷涂、覆膜装饰时也不会因为铰链凸起影响施工效果。设计这款铰链的三维结构时，需要重点校核转轴的抗剪切强度，以及页片安装孔的位置公差，因为隐藏式安装对配合精度要求更高，如果页片安装孔的位置偏差超过0.5mm，就可能出现门体安装后开关卡滞、闭合不严的问题；同时还要考虑转动过程中的避让空间，在门体开启到90度位置时，活动页与固定页之间不能出现结构干涉，同时要保证门体开启后不会与门框侧边的墙体、装饰面发生碰撞。

　　从承重性能来看，这款铰链单只可承载100公斤的门体重量，实际安装时通常根据门体宽度配置2-3只铰链均匀受力，可满足厚度40-80mm的钢制门、不锈钢门、铝合金复合金属门的安装需求，安装时需要在门框和门体对应位置铣出与铰链页片厚度匹配的嵌槽，嵌槽深度要保证页片安装后与门体、门框表面齐平，不会出现凸起或凹陷影响门体闭合。相比市面上普通的隐藏式铰链，这款结构在转轴下方增加了轴向承重垫片，门体的重量会通过活动页直接传递到转轴底部的承重垫片上，再分散到固定页与门框结构上，避免转轴长期承受径向载荷出现弯曲变形，延长铰链的实际使用寿命。在三维建模过程中，需要对各个运动部件做干涉检查，模拟门体从0度到110度开启过程中所有零件的相对位置，确认衬套、页片、转轴之间不会出现摩擦卡滞，同时要预留出润滑脂的填充空间，方便后期维护时补充润滑介质，降低转动磨损。
